黄铜内丝直通管接头结构设计

　　现场管路布置时，最容易被忽视的往往是两端连接的过渡件，而这枚黄铜内丝直通接头恰恰承担着把两段外螺纹管路可靠对接的任务。它常见于气动控制盘、小型液压站、冷却水支路、润滑系统以及实验台架的流体回路中，也大量出现在设备维修改造和非标自动化产线的配管环节。

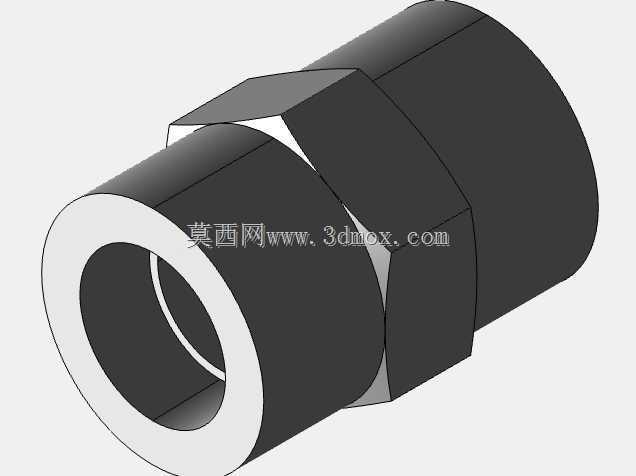

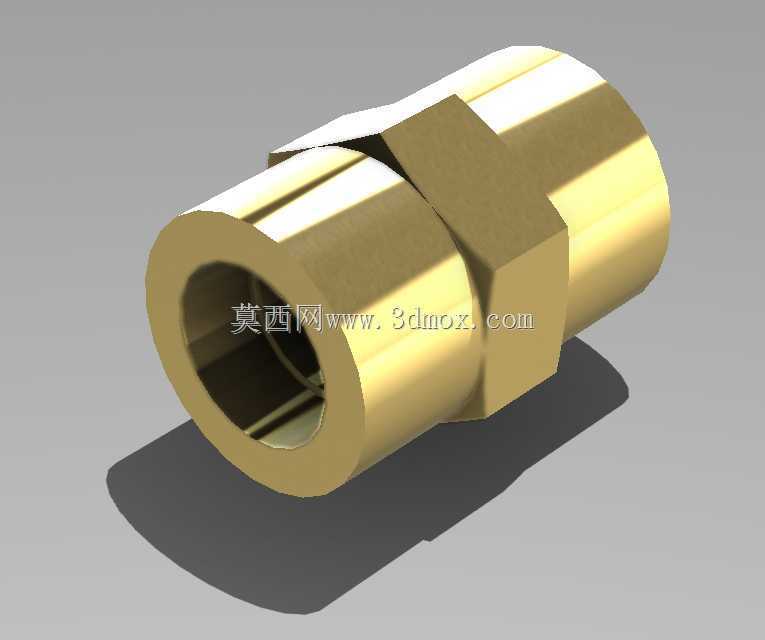

　　从结构上看，零件主体采用两端内螺纹、中间外六角的经典布局。两端孔口用于旋入带外螺纹的管子或接头，中间贯通的流道保证介质连续通过；中部六角段不是装饰特征，而是为扳手提供夹持面，使装配时能够施加足够扭矩，同时避免管体圆柱面被钳口夹伤。建模时需要把六角对边尺寸、倒角、端面台阶和内孔阶梯关系逐一还原，因为这些特征直接决定扳手空间、密封位置以及与相邻零件的干涉情况。

　　这类接头的设计思路并不追求复杂外形，而是围绕密封、通流和装拆便利性展开。黄铜材料具有较好的切削加工性和耐蚀性，内螺纹成型后表面质量稳定，适合水、油、气体等多种常规介质。两端同轴度需要重点控制：如果内螺纹轴线偏斜，装配后管路会产生附加弯矩，轻则接口渗漏，重则使相邻硬管产生裂纹。中间六角的位置也要兼顾受力与外形，过于靠近端部会削弱螺纹有效牙数，过于靠内则会缩短扳手操作空间。

　　实际选型时，不能只看标称口径。1/4规格对应的是管路连接尺寸，设计人员还要核对螺纹标准、牙型、有效旋合长度以及内孔通径。内孔若存在多余台阶，会造成局部节流，在润滑或冷却回路中增加压力损失；若孔口缺少引导倒角，螺纹件旋入时容易错牙，现场装配效率明显下降。端面与螺纹之间的过渡区域通常是密封配合的关键边界，建模和加工都应保留清晰的倒角与退刀结构。

　　安装边界方面，接头轴向长度决定了两段管路被占用的直线距离，中部六角外接圆则决定周围最小操作空间。布置密集阀岛或多管路并排安装时，除了接头本体不能相碰，还要预留标准扳手的摆动角度。若接头贴近墙板、阀块或设备护罩，后期维护可能无法正常发力，只能通过增加弯接头或调整管线路径解决，这些问题在三维布局阶段就应通过干涉检查暴露出来。

　　从三维建模角度看，该零件适合采用回转体加六角切削特征的方式建立：先绘制外轮廓和贯通内孔，再通过拉伸或切除形成中间六方，最后补充螺纹、倒角和端面细节。螺纹不必在所有场景下都做完整牙型，但用于装配校核时，应保证螺纹大径、小径和有效长度符合连接边界；用于展示或加工沟通时，则可配合简化螺纹符号与真实牙型局部表达，兼顾模型重量和视觉准确性。

　　管路系统运行中，接头还承受装配预紧力和介质压力带来的载荷。黄铜件虽然韧性较好，但过度拧紧会使内螺纹牙型变形，尤其在与钢质外螺纹件配合时，更软的铜件容易成为失效侧。因此结构设计中保留足够壁厚、控制六角到端部的距离、保证螺纹底部不与内孔形成危险薄壁，都是提升可靠性的要点。

　　对于设备厂的标准化设计而言，这类直通接头虽然单价不高，却影响整机管路的一致性。把它建立成可复用的三维元件后，管路布线时可以直接调用，快速判断接口方向、拆装空间和相邻阀件距离；在BOM整理时，也能依据口径、材料和螺纹形式形成系列化规格。由此可见，小件并不意味着低要求，真正稳定的流体回路，往往正是从这些连接边界的细节中建立起来的。
