无人机航拍相机齿轮齿条升降提取机构

　　这套机构面向小型航拍无人机的任务载荷布置需求，核心作用是在飞行平台腹部完成相机的伸出与收回。航拍相机若直接固定在机身底板下方，起飞、降落或地面停放时容易接触地面，镜头也会受到起落架、机身腹部结构的遮挡；将相机安装在可升降的提取器上，执行拍摄时由齿轮齿条带动相机向下移出机身轮廓，降落前再收回至上下安装板之间，能够同时兼顾视野、防护和起降安全。

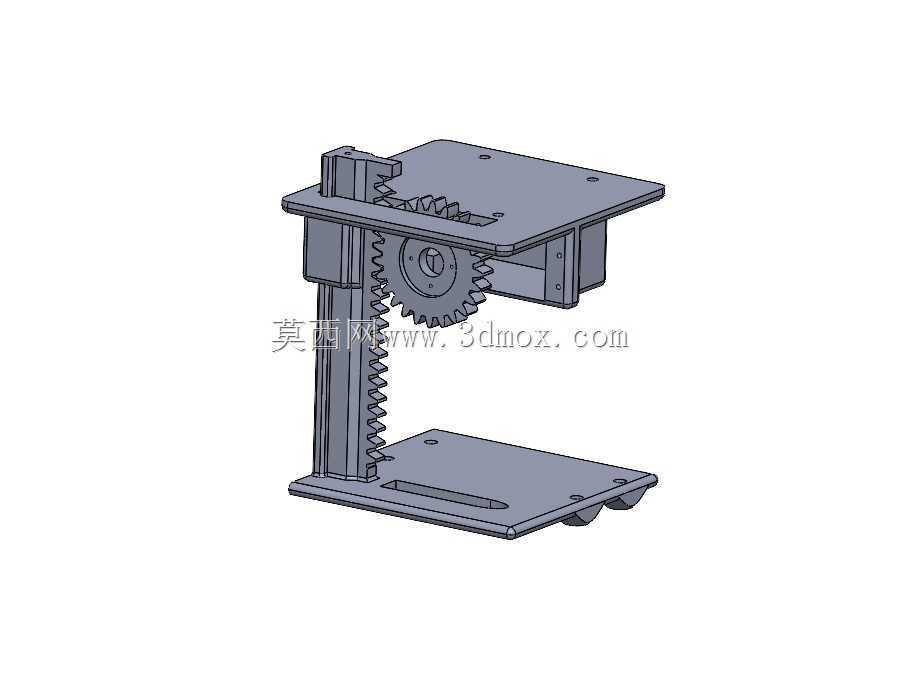

　　从结构组成看，机构由上安装板、下承载板、立式齿条立柱、驱动齿轮、齿轮轴、侧向支撑板和相机固定位组成。上安装板用于对接无人机机身腹部，板上预留多个安装孔，可通过螺钉或减振件与机身框架连接；下承载板位于机构底部，带有长条形调节槽和局部下沉轮廓，用于容纳相机底部并调整固定位置。两块板之间由立板和齿条柱连接，形成一个刚性的框架，保证升降过程中相机不会出现明显晃动。

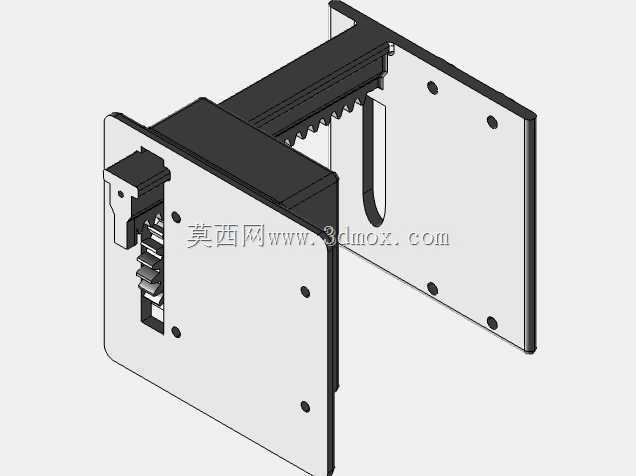

　　传动部分采用典型的齿轮齿条直线运动方案。齿条沿立柱方向竖直布置，齿轮与齿条啮合，齿轮轴由侧板上的孔位支承。外部舵机或减速电机驱动齿轮旋转时，齿轮沿齿条滚动，从而带动相机安装部分沿竖直方向移动。该方案结构直观、传动路径短，适合载荷不大但要求位置可靠的航拍场景。齿轮轮齿、轴孔和侧板支承位在建模时需要重点控制啮合侧隙：侧隙过大，相机伸出后会产生松动和画面抖动；侧隙过小，则可能因3D打印件的尺寸误差导致卡滞。实际设计中可在齿轮轴与支承板之间保留少量可调间隙，并通过舵机臂或限位开关确定上下止点。

　　相机适配对象为Tarot Peeper10，安装边界主要围绕相机机身宽度、镜头突出量和底部固定孔位展开。下承载板的轮廓没有做成封闭盒体，而是采用开放托板形式，这样既能减轻重量，又能避免遮挡镜头视场。板上的长槽用于补偿相机孔位偏差，也方便在不同装配条件下微调相机中心。上安装板面积较大，主要承担与无人机机身连接的任务，其孔位布置应避开机身内部线束和飞控设备；若平台振动较大，可在连接板之间增加橡胶减振球或减振柱，防止电机振动直接传递到相机。

　　从外形尺寸与安装边界判断，该机构属于轻载小型升降装置，整体高度由相机收回状态所需空间决定。设计时需要明确三个关键位置：收回位时，相机最高点不得与机身底板或内部设备干涉，最低点应高于起落架触地面；伸出位时，镜头前缘应完全离开机身腹部和起落架形成的遮挡区；极限行程处，齿轮不能脱离齿条，运动托板也不能越过立柱端部。为满足这些边界，齿条有效长度应略大于相机所需升降行程，并在上下两端保留机械余量。侧板与齿轮轴的同轴度需要在三维装配中检查，轴肩、垫圈和紧固件位置也要预留装配空间，避免打印完成后无法装入舵机或螺钉。

　　该结构非常适合采用3D打印制作。机架板、立柱、齿轮和支承件均可使用轻质塑料或尼龙材料成型，齿形部分建议采用较高填充率以提高耐磨性，安装板则可在非受力区域减重。建模时应把齿轮分度圆、齿条模数、轴孔直径和安装孔位作为参数化尺寸，便于后续更换相机或调整行程。齿轮与齿条最好在同一材料和打印方向下验证配合，因为打印层纹会影响齿面滑动，必要时可对齿面进行轻微打磨或加入薄垫片调整啮合中心距。

　　在实际使用中，驱动舵机的扭矩需要克服相机重量、托板重量以及运动副摩擦。由于相机重心可能偏离齿轮齿条中心线，侧板导轨或立柱导向面需要承受一定弯矩，因此立柱与上下板的连接不能只依赖薄壁插接，应增加螺钉孔、加强筋或搭接面。下承载板前缘的弧形和开槽结构，既可以减轻重量，也能减少相机安装时的磕碰；上板与立板之间的折边则用于提高框架抗扭刚度。

　　三维建模过程中，应先建立相机包络体和机身腹部安装面，再确定升降行程与机构总高；随后布置齿条、齿轮和驱动轴，检查运动全程中镜头、托板、侧板和机身之间的最小间隙；最后完成安装孔、走线槽和紧固件位置。走线方面，相机线缆应随升降运动留有足够弯折长度，不能在收回时被齿轮或托板夹住，可在侧板外侧设置线卡或预留弧形走线路径。

　　整体来看，该提取器不是通用重型升降平台，而是围绕航拍相机这一特定载荷形成的轻量、可打印、易维护的伸缩机构。其价值在于用简单的齿轮齿条传动，把相机在收纳保护与开阔拍摄两个状态之间切换，结构件数量少，装配关系清晰，适合无人机载荷改装、航拍设备集成以及小型机械传动教学与验证。
