太阳能飞翼布局三角翼验证飞行器

项目分类:飞机 发布时间:2024-08-22 ID:767699
  • 太阳能飞翼布局三角翼验证飞行器
  • 太阳能飞翼布局三角翼验证飞行器
  • 太阳能飞翼布局三角翼验证飞行器
  • 太阳能飞翼布局三角翼验证飞行器

  该作品呈现的是一型采用飞翼融合体思路完成的三角翼验证飞行器,整机没有传统意义上的独立平尾与垂尾,升力面与机身承力区域在外形上连续过渡,翼面前缘后掠、翼尖收束,俯视轮廓接近大后掠三角飞翼。这类构型在低空长航时无人平台、太阳能验证机、教学风洞对比试验以及小型电动航空器方案推演中较为常见,核心价值在于用较低的结构重量获得较大的翼面积,从而为薄膜光伏组件铺设、机载能源设备布置和低速巡航留空提供条件。

  从实际用途看,该构型并不追求高速机动,而是围绕低雷诺数环境下的稳定滑翔、弱动力巡航和能源自给展开。飞翼上表面连续平整,适合分区粘贴柔性太阳能板;翼身融合后的内部容积可沿展向布置电池组、航电舱、舵机和走线槽,避免外置吊舱破坏气动连续性。模型中翼面后缘及翼尖区域预留了操纵面的分块边界,工程展开时可进一步细化为升降副翼或阻力舵,通过左右翼面差动实现偏航控制,弥补无垂尾布局航向稳定不足的问题。

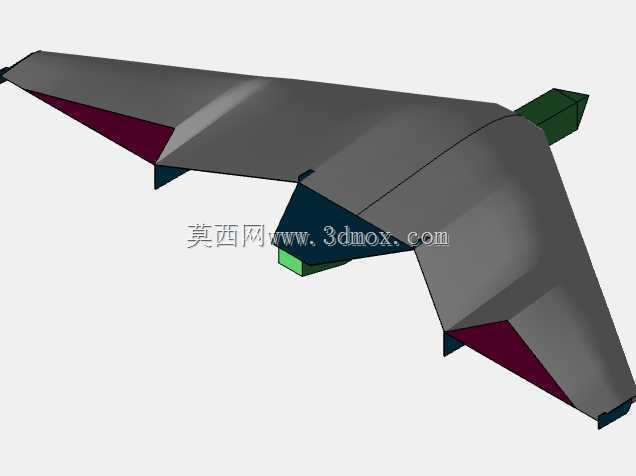

  外形处理上,整机以中线为基准呈左右对称,前缘折线从机头附近向两侧翼尖延伸,翼型厚度沿展向逐步减薄。中央区域厚度最大,用于容纳主承力梁、能源模块与任务载荷;向外翼段过渡时,上表面保持平缓,下表面适度收窄,使翼根弯矩能够通过较宽的融合区传递到中央翼盒。机头位置没有单独的圆筒机身,而是以尖削融合体引导来流,降低迎风阻力;尾部绿色块状区域可理解为动力舱或尾撑接口的简化表达,实际方案中可根据推进形式调整为后置螺旋桨电机座、涵道风扇安装段或设备维护口盖。

  结构设计时需要重点关注翼面刚度与重量分布。飞翼布局虽然气动效率高,但大展向三角翼在气动载荷下容易出现弯扭耦合,中央翼盒应承担主要弯矩,沿翼展方向设置前后梁或蜂窝夹芯蒙皮,以控制翼尖挠度。太阳能板铺设区不能简单视为外饰件,其粘接基层需与蒙皮曲率匹配,边缘要做防剥离处理;布线沿翼肋或梁腹板走向集中,穿过翼根进入中央航电舱,避免在蒙皮表面形成凸起。电池布置应尽量靠近重心区域,减少能源重量变化对纵向平衡的影响。

  安装边界方面,该类飞行器对储运空间和发射方式较敏感。三角飞翼的展开尺寸主要由翼展决定,模型外形显示其翼尖宽于中央机身,外场收纳时可考虑左右外翼分段对接,接口布置在翼根弯矩较大但结构高度仍充足的位置。若采用手抛或弹射起飞,机头下方与翼尖需要预留地面接触保护件,防止大迎角投放时擦伤翼面;若采用轮式起落架,则应在中央翼身下方设置主承力点,机轮收纳或固定位置不能侵占电池舱与主梁通路。后置动力安装时,螺旋桨旋转平面需与后缘操纵面保持足够间距,减少滑流干扰和桨叶变形带来的碰擦风险。

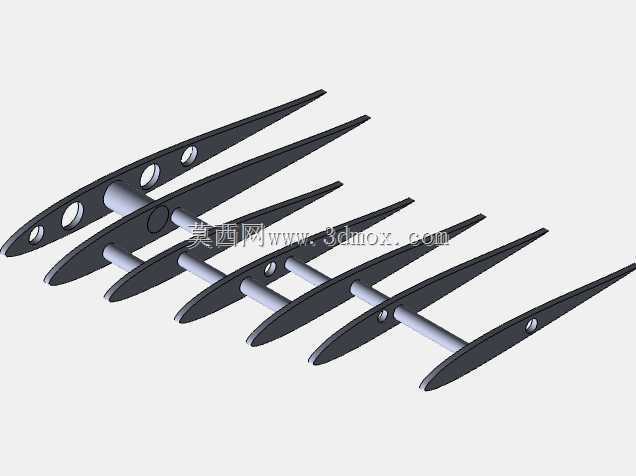

  三维建模过程中,曲面连续性是该作品的重点。翼面不能只按单片平板处理,而应通过翼型站位、前缘控制线和后缘操纵面边界共同成型;中央融合区要兼顾内部容积与外表面顺滑,避免出现突兀折面导致气流分离。对于后续工程深化,可在现有实体外形基础上补充翼肋、梁架、设备舱、检修口、舵面铰链和光伏板分区,使概念外观进一步转化为可用于结构校核、气动仿真和样机制造的数字样机。
