小型无人机机载双层承载机架结构

　　这套结构面向小型多旋翼无人机的机载设备分层安装需求展开设计，整体采用上下两层平板承载的布局形式，下层平板作为整机主安装基准面，上层平板通过四根垂直布置的支撑立柱与下层板面形成固定间距的架空层，两层板之间预留出完整的中空空间，可用于排布飞控主板、电源模块、电调组件、导航传感器等核心机载器件，上层平板顶面则可根据任务需求挂载任务载荷、备用电池或者辅助通讯组件，充分利用无人机机身内部的垂直空间，避免所有器件平铺在单块底板上导致机身横向尺寸过度扩张，适配小型无人机对紧凑机身尺寸的设计要求。

　　从实际作业场景来看，这类双层承载机架常应用在校园无人机实训项目、小型测绘无人机改装、低空巡检无人机原型验证场景中，下层底板的外轮廓预留了机臂安装的对接边界，多根机臂可直接从底板侧边向外延伸安装，旋翼动力单元布置在机臂末端，整个承载框架处于机身中心区域，整机重心能够自然落在上下两层板之间的中空区间，飞控板这类对安装位置敏感度较高的器件可以直接固定在下层底板的中心位置，尽可能靠近整机重心点，降低飞行过程中机体振动对加速度计、陀螺仪采样精度的干扰。上层板与下层板之间的支撑立柱采用等长设计，四根立柱分别靠近两块板的四个角点布置，立柱两端分别与上下板面垂直锁附，既可以通过螺接方式实现可拆卸装配，方便后期调试阶段反复拆装更换机载器件，也可以根据整机重量需求替换不同长度的立柱，灵活调整两层板之间的净空高度，当中空层需要放置厚度更大的电池组或者堆叠多个功能模块时，仅需更换对应长度的支撑立柱即可完成适配，不需要重新加工两块承载主板。

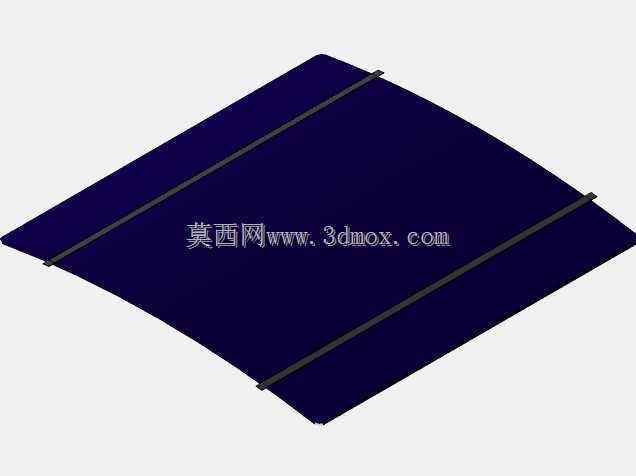

　　结构设计过程中优先考虑了装配工艺性与维护便捷性，两块承载平板均采用规则的矩形轮廓，板面没有复杂的曲面造型，板材可直接通过常规数控切割或者激光切割加工成型，加工周期短、改造成本低，适合原型机快速迭代的开发节奏。板面可根据器件安装需求提前预留对应的安装孔位、走线槽位，机载设备的连接线可以从两层板之间的中空区域规整排布，避免线材外露缠绕到旋翼部件，也能减少飞行过程中线材晃动带来的风阻与干扰。支撑立柱选用轻质金属管材或者高强度工程塑料杆件，在保证两层板之间支撑刚性的前提下尽可能降低自身重量，立柱与板面的连接位置设置了加厚的贴合面，避免螺接锁紧时板材局部应力集中出现开裂变形。

　　从安装边界来看，下层底板的尺寸需要匹配所选机臂的安装跨距，底板侧边到机臂铰接点的位置预留足够的装配空间，保证机臂折叠或者展开动作都不会与板上安装的器件发生运动干涉；上层板的轮廓尺寸略小于下层底板，既可以避免上层板边缘突出剐蹭到机臂部件，也能减轻上层结构的整体重量。两层板之间的垂直间距经过适配，常规状态下可容纳厚度在数十毫米级的机载模块，当挂载大容量动力电池时，可通过加高立柱扩展间距，电池装入两层之间的中空区域后，其重量完全处于整机重心附近，不会因为载荷过高导致整机重心上移、飞行姿态稳定性下降。

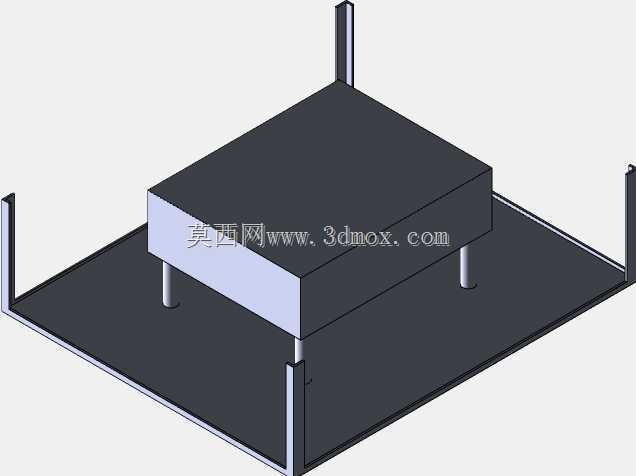

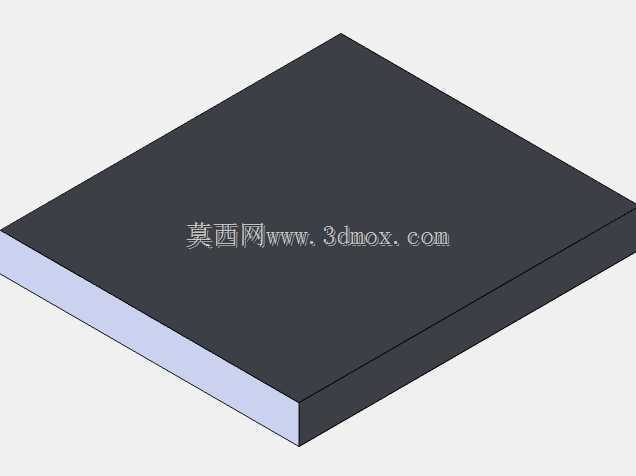

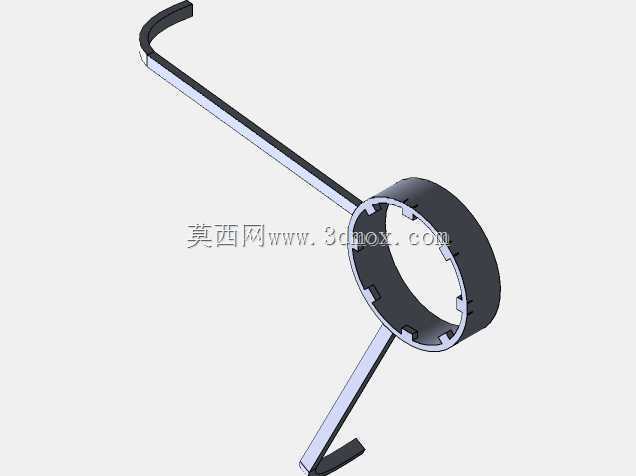

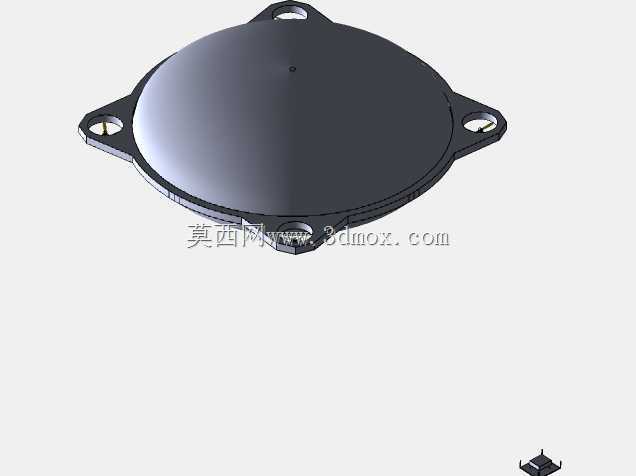

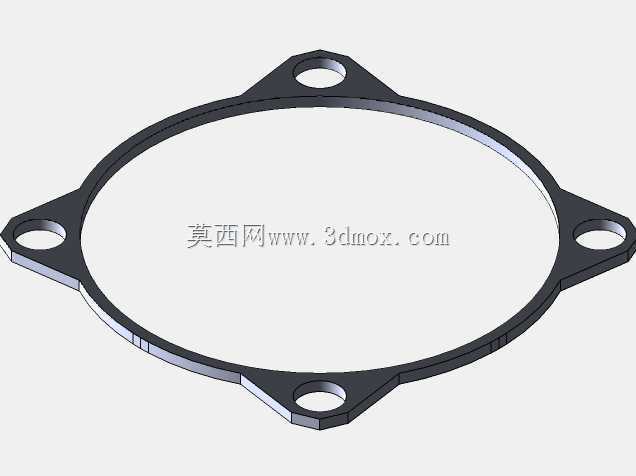

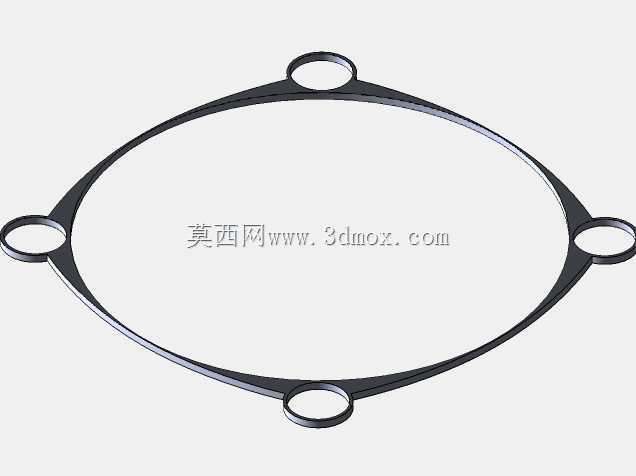

　　这套结构在建模过程中完整还原了板材厚度、立柱直径、各连接位置的配合关系，结构工程师可以直接在该模型基础上追加机载器件的装配模型，完成整机干涉检查、重心配平计算，也可以根据实际选用的飞控、电池尺寸调整板面孔位与立柱长度，快速完成小型无人机原型机的结构搭建，减少从零开始设计机架的重复工作量，适配教学实训、原型验证、小型行业无人机改装等多种使用场景。
