VT火星电力变压器配套安装外板

　　这块外板属于电力变压器配套结构件，在整套变压设备里承担外侧封护、部件定位与安装基准的作用，常见于工业配电、机柜集成以及专用电力装置的装配环节。现场使用时，它并不是单纯的装饰盖板，而是要和变压器本体、安装框架、周边电气组件形成稳定的机械连接，因此板面的平面度、孔位一致性以及边缘处理都会直接影响后续装配效率。

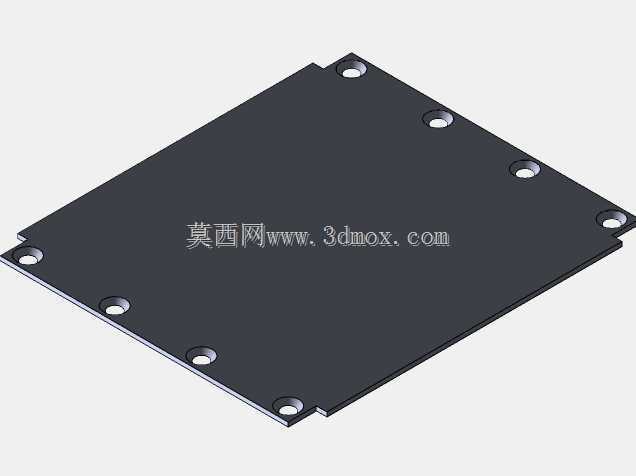

　　从结构形态看，零件采用薄板钣金形式，整体接近矩形，板面平整，适合作为变压器外侧的承载与封挡面。板上分布多处圆形安装孔，孔位沿板边区域布置，便于穿入紧固件后将外板固定到机架或相邻构件上。边角位置还做了局部缺口处理，这些缺口并非随意切除，而是为了避让相邻零件、接线位置或装配干涉区域，使外板在装入设备时能够贴合边界，不会与周边结构发生碰撞。

　　设计这类外板时，首先要明确它在设备中的安装层级。若外板靠近变压器铁芯、绕组或引出端子，就需要在保证结构强度的同时控制板厚与外形，避免占用过多电气间隙。板面上的孔位通常按照安装基准展开，先确定主定位孔，再布置辅助固定孔，这样可以减少累计误差，提高批量装配时的互换性。对于靠近边缘的连接孔，需要保留足够的边距，防止紧固时板边产生变形；对于缺口区域，则要兼顾避让功能和板材刚性，避免缺口过大导致局部抗弯能力下降。

　　在实际设备中，外板的用途可以分为三个方面。其一，作为外部防护面，它能够遮挡变压器内部结构，减少灰尘、异物以及意外触碰带来的风险；其二，作为安装接口，它通过预设孔位把变压器组件与机柜、支架或其他钣金件连接起来，使整体结构更加稳固；其三，作为尺寸基准，板边和孔系在装配时可用于校正相邻零件的位置，尤其在多组件并列布置的电力柜中，统一的外板边界能够让整机排布更加规整。

　　建模时需要重点还原薄板特征、开孔位置和缺口轮廓。板面主体可通过基础平板特征建立，再按照实际安装关系切除各圆孔与边角缺口。孔位不能只按视觉均匀分布处理，而应结合紧固件规格、扳手空间和边距要求进行校核。若孔径过大而边距过小，受振动或紧固力影响后，孔周容易出现应力集中；若孔位偏离安装框架，则现场可能无法直接装配，需要重新扩孔或调整支架。

　　外形尺寸方面，该外板的长宽边界需要服从变压器外部安装空间，板面覆盖范围既要满足防护要求，也要留出接线、通风和维护位置。板厚通常根据承载需求选取，过薄会在运输和运行振动中产生颤动，过厚则会增加重量和成本，也会给折弯、切割和安装带来不必要的难度。边缘区域应保持平直，缺口转折处宜采用合理过渡，减少尖锐应力集中点。

　　从装配逻辑看，外板装入前需要核对变压器本体的固定点、机柜立柱位置以及周边端子走向。安装孔与支架孔对齐后，可先装入定位紧固件，再依次锁紧其余连接点，避免单侧强行贴合造成板面扭曲。对于需要反复拆装维护的部位，孔位设计还应考虑装配公差，适当保留调节余量，但不能因间隙过大导致外板定位松动。

　　在电力设备运行环境中，这类钣金外板还会受到设备振动、温湿度变化以及机柜内空气流动的影响。平整板面有利于保持稳定的防护形态，规则孔系有利于快速装拆，局部缺口则解决了紧凑空间内的干涉问题。整体结构并不复杂，但每一处孔、边和缺口都对应明确的装配需求，属于变压器成套设备中典型的功能性钣金连接件。
