1U机架式变压器内环安装端框

　　该零件属于1U标准机架式电力变压器的前端内环端盖组件，在整机装配中承担端面封挡、内部环形铁芯与绕组的周向限位、前面板安装基准对接以及机架导轨侧固定的多重作用。从现场机柜装配的实际工况来看，这类端框多用于通信机房、工业控制柜、数据中心配电单元内的薄型机架变压器，整机需要推入19英寸标准机柜，高度方向严格占用1U空间，因此端框不能采用厚重的铸造或整块铣削结构，必须在有限的高度包络内兼顾刚性、避让和安装便利性。

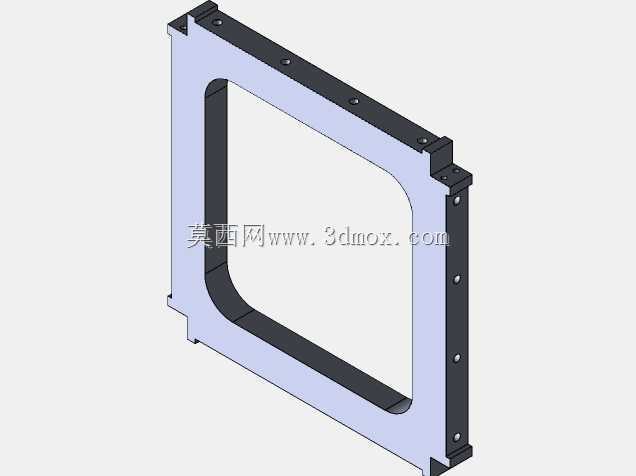

　　零件主体呈扁平矩形框形态，中部开设大尺寸圆角矩形通口，通口轮廓与变压器内部环形铁芯、绕组或绝缘护罩的外形相匹配。内环边缘并非简单直角开孔，而是带有连续折弯形成的围边，这一圈围边向零件后侧延伸，能够在装配时包覆内部元件的外缘，减少铁芯或绕组与钣金锐边直接接触的风险，同时提高薄板平面的抗扭能力。对于1U高度的设备而言，板材厚度通常较薄，若仅采用平板开孔结构，搬运、推入机柜和长期受热后容易出现板面翘曲；通过内环翻边和外侧折边组合，零件在不显著增加重量的前提下获得了更高的截面惯性矩。

　　从结构细节看，端框一侧为浅色主体板，另一侧叠加黑色长条形安装边，两侧边梁上分布有多个圆孔。孔位沿高度方向和长度方向按装配关系布置，既包含与变压器侧板、底座或拉铆螺母连接的固定孔，也包含用于前面板、机架耳片或内部支架定位的孔位。顶部和底部边缘可见局部凸耳与台阶结构，这些特征并非装饰，而是为了适应1U机箱内多层板件叠装：凸耳可承担定位面作用，台阶则给相邻钣金、紧固件头部或绝缘片预留间隙，避免装配时出现面与面干涉。

　　设计这类端框时，首先要锁定的是机柜安装边界。1U设备的高度空间非常紧张，端框外形必须与机箱前面板、侧板和内部铁芯的相对位置一致，任何外凸特征都可能影响整机推入导轨。中部开孔则需要同时满足两个条件：一是为内部环形元件提供足够的通过和观察空间，二是保留足够宽的边框承载紧固件和密封、绝缘附件。圆角过渡能够降低钣金折弯处的应力集中，也能避免绝缘材料在尖角位置被割伤。

　　建模过程中需要重点处理折弯系数、孔位与折弯线的距离以及多板叠装关系。若孔距折弯线过近，折弯时容易产生孔位拉扯变形；若侧边安装孔与内部元件距离不足，螺钉装入后可能压迫绕组或绝缘层。黑色侧边与浅色主体之间的连接关系应在三维装配中进行干涉检查，尤其要关注螺钉头、螺母、板厚和折弯半径叠加后的实际占用空间。端框四角和内孔圆角处的工艺缺口也需要结合钣金展开能力确认，保证零件能够由板材折弯成型，而不是依赖大量后续焊接或机加工补救。

　　在实际使用中，端框并不承担变压器的主要电磁功能，但它直接影响内部铁芯绕组的定位稳定性和整机在机柜内的装配质量。设备运输和维护抽拉过程中，端框会承受侧向拉扯、螺钉预紧力以及温度变化带来的微量变形，因此边框刚度、孔位一致性和折弯边平直度都很关键。该结构以薄板折弯形成封闭受力轮廓，通过内环翻边、侧边加强梁和多点固定孔实现薄型化设计，适合在空间受限的1U机架式变压器、通讯机柜配电模块以及类似电子电气设备中作为端面支撑与防护件使用。
