工业重载直线导向基础轨道结构

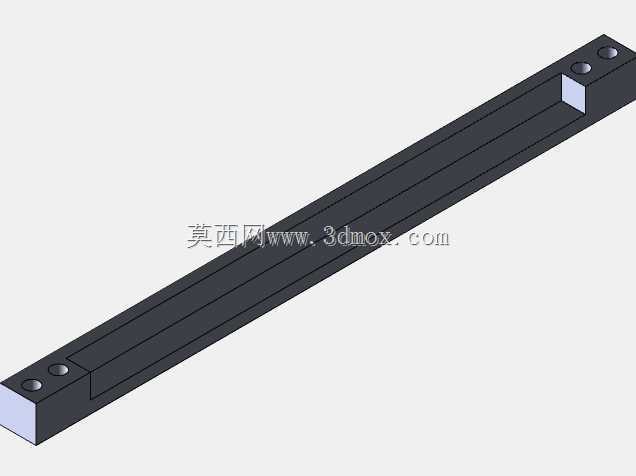

　　在自动化产线、重型工装夹具、物流输送工位以及大型检测设备的布局设计里，直线导向部件的选型往往直接决定整套机构的运行精度与长期稳定性，本次梳理的这款长条形基础轨道，就是面向非定制化通用安装场景开发的导向承载构件，它没有集成复杂的驱动单元，核心作用是为配套滑动模组、移动工作台或者待输送工件提供平直、刚性充足的行进基准。从实际落地的工况来看，这类轨道常被铺设在设备底座的安装平面上，两端预留的安装孔位可以直接通过内六角螺栓与下方的焊接机架或者铝型材框架锁附固定，轨道本体采用等截面长条形设计，主体截面为规整的矩形，顶面加工出两条平行的导向限位槽，槽道的走向与轨道长度方向完全重合，既可以作为滑动件的导向配合面，也能在滑块运行过程中约束侧向位移，

　　避免移动部件出现偏摆、卡滞的问题。轨道的两个端面做了平齐的封堵处理，端部露出的浅色嵌块实际是端盖定位结构，一方面可以在轨道裁切到指定长度后封堵内部的空腔，防止加工碎屑、车间粉尘或者润滑脂溢出，另一方面也能作为行程极限的机械限位基准，在滑块移动到轨道两端时提供硬止挡接触面，避免滑块直接冲出轨道端部。端部顶面加工的两个沉头安装孔，孔位深度经过匹配设计，螺栓锁入后头部完全沉入沉孔内部，不会突出轨道顶面，也就不会干涉滑块在全行程范围内的往复移动，这类孔位在轨道全长方向按照标准间距排布，现场安装时可以根据机架的螺孔位置灵活选择锁附点，不需要额外在轨道上二次钻孔，大幅降低现场装配的加工工作量。从设计思路层面拆解，这款轨道走的是通用化、模块化的路线，没有针对某一台专属设备做特殊的异形切口或者定制安装位，目的就是让同一款轨道可以适配多种不同的工位需求：在短行程场景下，可以将多根轨道裁切为较短的段，并排铺设在小行程推送机构的底部，承担轻载工件的平移导向；在长行程场景下，也可以将多根轨道通过对接拼接的方式延长总长度，对接处通过端面的定位嵌块保证相邻两段轨道的导向槽同轴度，拼接后全程的直线度误差可以控制在设备运行允许的范围内，不需要额外做复杂的配磨加工。轨道的壁厚设计经过刚性校核，整体采用实心加强的矩形截面，在承受竖直方向的压载时，截面的抗弯模量足够支撑常规工业场景下的移动负载，即使滑块带着工件在轨道中部位置停留，轨道也不会出现明显的下挠变形，

　　长期运行后导向基准的平直度可以保持稳定。和市面上常见的带滚珠循环的标准直线导轨不同，这款基础轨道的定位是低成本、高容错的通用导向基座，它不需要搭配高精度的滚珠滑块，很多场景下可以直接和带耐磨衬条的自制滑动座配合使用，衬条的凸起筋位嵌入轨道顶面的导向槽内，滑动过程中接触面为面接触，抗冲击能力远高于点接触的滚珠导轨，在车间有焊接飞溅、打磨粉尘或者少量切削液的恶劣工况下，也不会因为异物进入滚道就出现滑块卡死、滚珠碎裂的问题，维护时只需要定期清理槽道内的杂物、补充润滑脂即可，运维门槛非常低。在安装边界方面，轨道的底面为全平面加工，安装时要求下方的支撑机架平面平面度控制在合理范围内，如果机架表面存在局部凸起，会导致轨道锁附后出现弯曲变形，

　　直接影响滑块的运行顺滑度，因此在前期机架设计阶段，就需要在轨道对应的安装位置预留加工余量，焊后对安装面做铣削找平，或者在轨道和机架之间增加调整垫片，逐段校准轨道的直线度之后再锁紧固定螺栓。轨道的宽度和高度尺寸采用通用规格，两侧预留的间隙可以根据配套滑块的宽度做适配，滑块两侧和轨道侧面之间保留少量间隙，既可以避免运行过程中出现摩擦剐蹭，也能在滑块受到侧向力时通过导向槽承担侧向载荷，防止滑块脱轨。这类轨道在通讯机柜组装生产线、变压器叠片输送工位、大型板材上料机构里都有大量应用，比如在机柜外壳的平移装配工位，两根平行铺设的轨道可以承载机柜框架沿着直线方向移动，工人在不同工位完成螺丝锁附、密封条粘贴等工序，轨道的高刚性可以保证机柜移动过程中不会出现晃动，装配精度一致性更好；在电力设备的叠片工序里，轨道作为硅钢片移送的承载导向部件，长条形的平直结构可以保证叠片过程中每一片工件的移送位置重复精度稳定，不会出现偏移错位。建模过程中需要重点还原导向槽的等宽特征、端部沉孔的深度位置以及端盖嵌块的配合尺寸，这些特征都是后续装配时的关键配合基准，如果槽道的平行度出现建模误差，后续出工程图指导加工时就会导致零件报废，因此在三维建模阶段需要优先绘制轨道的中心导向基准，再以基准为参照对称拉伸两侧实体，保证所有配合特征的位置度符合设计要求。
