飞机襟翼铰链伺服推杆支撑构件

　　该构件面向飞机襟翼操纵系统的末端传动与支撑环节，属于襟翼铰链与伺服作动推杆之间的安装承载件，主要用于将伺服推杆输出的直线或小角度驱动力传递至襟翼铰接结构，并在机翼后缘狭窄空间内建立稳定的受力路径。实际装配中，这类支架既承担推杆端部的定位作用，也承受襟翼偏转过程中产生的拉压载荷、交变弯矩以及气动载荷引起的局部振动，因此结构形式不能只按简单支座处理，而需要结合机翼蒙皮、翼肋、铰链轴线和作动器行程共同校核。

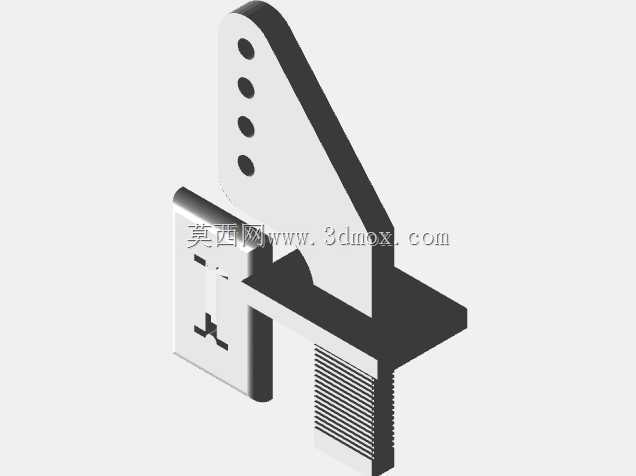

　　从外形上看，构件由下部安装基座、侧向连接块和上部竖立摇臂状承力板组成。下部基座提供与机翼内部结构或相邻支架连接的安装面，边缘厚度较大，便于螺栓压紧并分散局部接触应力；侧面块状结构带有开孔和定位特征，可用于铰接销轴、推杆端件或限位元件的布置；上部承力板沿受力方向延伸，板上沿纵向分布多个圆孔，这些孔位既可作为铰接点、减重孔或装配定位孔，也为不同连接位置提供调整余量。整体轮廓并非追求规则对称，而是按照载荷传递方向、运动包络和周边零件干涉边界进行收束。

　　设计思路上，首先要确定襟翼铰链轴线与伺服推杆端点之间的几何关系。襟翼在起飞、着陆等增升状态下需要绕铰链轴线偏转，推杆端点则随作动器伸缩而移动，支架若刚度过低，会导致推杆轴线偏摆、间隙放大和操纵迟滞；若刚性过度集中在局部，又会在振动环境下形成应力集中。因此竖立承力板采用较高的截面高度来提高抗弯能力，同时通过圆孔削弱低应力区材料，使质量分布更符合航空结构轻量化要求。基座与立板之间设置过渡连接区，使载荷从铰接孔逐步扩散到安装面，避免在板根位置形成突变截面。

　　安装边界方面，需要重点控制支架底面与翼内支撑面的贴合度、铰接孔中心到安装基准面的高度，以及推杆连接孔相对于襟翼铰链轴线的位置偏差。下部基座的宽度和长度决定螺栓排布空间，实际建模时应预留垫圈、螺母和工具操作空间；侧面连接块的厚度需匹配销轴或轴承宽度，孔边到外缘的距离应满足挤压和撕裂强度要求；上部多孔承力板在运动中不能与推杆、连杆、线束或邻近翼肋发生干涉，尤其在襟翼最大偏角和最小偏角两个极限位置都要检查包络。

　　该类零件的功能特性集中体现在承载、定位和运动协调三个方面。承载上，它把伺服推杆的作动力引入襟翼铰链组件，受力方向随偏转角度变化，属于典型交变载荷工况；定位上，孔系和安装面共同确定推杆端关节的位置，直接影响作动行程与襟翼角度之间的传动关系；运动协调上，支架外形需要避让旋转件和直线运动件，保证操纵过程中没有卡滞。对于结构设计人员而言，三维建模时不应只还原静态外形，还应建立铰链轴线、推杆轴线、孔中心和安装基准等关键参考，以便后续进行运动干涉检查、有限元约束设置以及工程图尺寸标注。

　　在细节处理上，承力板外缘采用连续轮廓过渡，孔位排列与主受力方向一致，有利于在减轻重量的同时保留截面有效高度。下部基座与立板交接区域可视为高应力区，实际加工中通常需要关注圆角、表面质量和孔边加工精度；带开孔的侧块则更强调同轴度和端面平行度，因为铰接销轴穿过时，孔位偏差会引起附加摩擦或侧向力。若用于样机验证，还可在支架附近布置位移或载荷测点，观察襟翼反复动作时支架变形量与推杆力变化是否匹配。

　　总体来看，该结构不是独立展示件，而是飞机增升装置传动链中的具体支撑环节。它的价值在于把伺服作动、铰链转动和机翼固定结构连接成可靠整体，在有限的机翼后缘空间内兼顾强度、刚度、重量和装配可达性。建模和选型时应围绕襟翼运动行程、推杆端部关节尺寸、安装面坐标、孔轴配合以及极限载荷路径展开，而不是单纯依据外观形状判断其功能。
