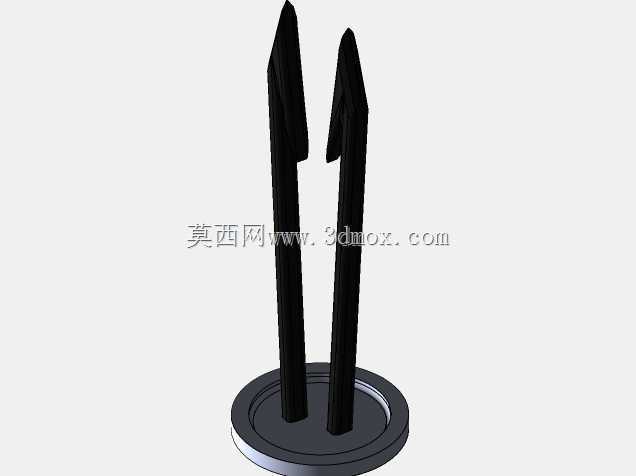

双立柱立式叉形支撑底座组件

　　这套立式双立柱支撑结构在现场工装与小型承载工位里属于很典型的一类直立支撑件，底部采用圆盘式基座承接两根平行布置的长立柱，柱体顶端做成收窄并带侧向开口的叉形端头，整体构型简洁，受力路径直接，适合在空间受限、需要从台面向上提供两点定位或挂接支撑的场合使用。从结构布置上看，圆盘底座承担整机与安装台面之间的接触与传力，底面形成稳定的环形支承面，立柱从底座中心区域垂直向上伸出，两柱之间保留固定间距，顶端叉口朝外并形成钩挂或卡接轮廓，这种形态常见于小型支架、料架立杆、检测工位挂架、实验台附件支撑以及轻型工装定位立柱。底座圆盘的外径决定了整机抗倾覆能力，圆盘越宽，立柱受侧向偏载时底面边缘产生的支反力分布越均匀；在实际选型时，需要结合立柱悬伸高度、

　　顶端挂载点偏心距离以及台面允许占用范围综合校核。两根立柱采用细长等截面形态，有利于在有限材料用量下获得较高的竖向刚度，柱身沿高度方向连续传力，顶端叉形部位通过局部加厚与轮廓过渡来降低开口根部的应力集中。建模时立柱与底座的交接位置不能只做简单布尔叠加，应保留圆角或沉台过渡，使载荷从柱体顺畅扩散到圆盘基座，避免根部出现尖角造成的应力突变。顶端叉口是功能实现的关键区域，开口宽度、内侧导向斜面和端部倒角都直接影响配套件装入过程；若用于挂接杆件，叉口入口可设置微扩口导向，使工件在人工对位时有一定容错范围；若用于卡装平板或销件，则需要控制两侧夹持面的平行度，保证装入后不出现明显晃动。两根立柱顶端的叉形朝向一致，

　　说明该组件更偏向单侧取放或同向挂接作业，操作人员可以从正面将零件沿开口方向推入，取放路径短，适合频繁换件的工位。在装配边界方面，底座下方需要预留平整安装面，圆盘外缘与周边设备之间留出手部操作和紧固件拆装空间；立柱向上延伸的高度范围内不应布置干涉管线，尤其顶端叉口外侧要保证工件取放时的摆动余量。若通过螺栓固定底座，孔位宜布置在圆盘受力环带上，紧固点不要过于靠近中心，以免立柱受侧向力时底座产生翘曲；若采用台面焊接或粘接方式，则需保证底面全接触，避免局部悬空导致立柱倾斜。从使用场景看，这类双立柱结构可以作为轻型物料架的竖向支撑，顶端叉口承托横杆；也可以放在检修台上悬挂工具或小型夹具，两根立柱共同分担载荷，减少单点悬挂带来的扭转。

　　在电气装配工位，它还可作为线束整理架的骨架，叉口处卡放绕线杆，使线材离开台面；在教学实验装置中，这种直立双柱形态也常用于搭建简易力学支撑、传感器挂载架或小型演示机构。结构设计上没有复杂传动件，核心在于控制柱体直线度、底座平面度以及两柱中心距。柱体过长时要关注细长杆受压稳定性，若顶端挂载存在横向冲击，应适当增大柱截面或在两柱之间增加横连构件；当前模型中两柱仅在底座处相连，高位没有横向约束，因此更适合静态或低动态载荷。底座圆盘边缘做出凸缘轮廓，既增强基座刚性，也让外形在台面放置时更易识别边界；圆盘上表面与立柱交接区域形成环形平台，可在装配时作为加垫、点焊或加装压盖的基准面。三维建模过程中，先完成底座回转体，再按中心距建立两根立柱的拉伸路径，顶端叉口通过轮廓切除成型，最后对开口内侧、端部和柱根位置做圆角处理。配合件设计时，应以叉口实际开度、立柱中心距和底座外径作为关键约束，外部配套横杆或挂座不能超出底座稳定支撑范围。整体结构强调直立承载、快速挂接和台面稳定放置，零件数量少、加工方式直接，适合按工位需求改制高度、开口方向和基座直径，是轻型支撑工装中实用性较强的一种结构形式。
