多腔异形机械支撑基座结构造型

　　在日常机械结构设计的入门训练与非标方案推演过程中，这类带多组贯通腔孔的异形块状支撑件，是非常适合用来梳理实体建模逻辑的典型练习载体。从实际工程场景来看，这类轮廓的零件常出现在小型工装夹具的连接座、轻工输送线的侧边铰接支座、台式设备的内置承重垫块，以及教学实训台的功能安装块当中，承担着把相邻两个运动部件或者固定机架衔接起来、同时预留走线与减重空间的作用。

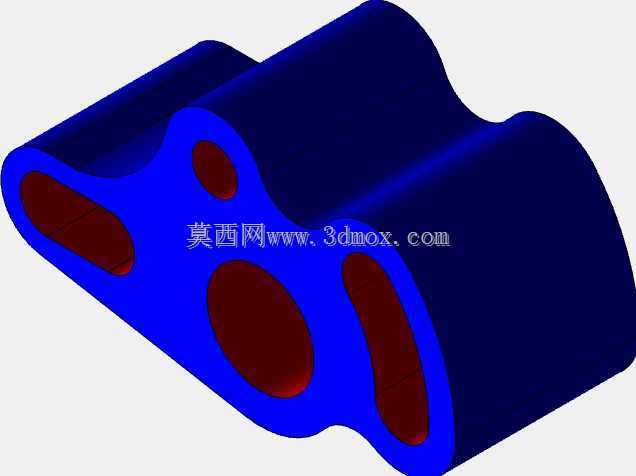

　　从结构特征上拆解，该零件主体为沿长度方向拉伸成型的块状壳体，外轮廓并非规则矩形，上下两侧都做了内凹的圆弧让位，两侧端面开出大尺寸的异形贯通腔，正面分布三处不同孔径的通孔：一处大直径圆孔、一处长圆腰型孔、一处小直径圆孔。这类孔位布局在真实设计里各有明确用途：端面的大贯通腔一方面可以大幅降低零件整体自重，减少耗材成本，另一方面也能作为相邻轴套、衬套的安装容纳空间，让销轴穿入后有足够的支撑跨度，避免铰接点受力时出现悬臂弯折；正面的大圆孔通常用于穿装主定位销轴，腰型孔则提供小范围的位置调节余量，在装配时可以抵消相邻部件的加工累积误差，不需要强行修配就能把连接螺栓调整到预设同轴位置，上方的小孔多用于穿装紧定螺钉或者定位销，锁定内部衬套的周向位置，防止设备运行过程中衬套随转轴同步转动出现松脱。

　　设计这类零件时，首先要敲定的是整体安装边界：零件的总长度、总宽度与厚度需要匹配安装工位的预留空间，两端圆弧让位的半径不能和周边机架的棱角发生运动干涉，尤其是当该支座作为摆动件使用时，要沿着铰接轴的转动轨迹扫掠检查外轮廓，确认在全行程范围内不会磕碰相邻的钣金护罩或者管线。孔位的间距设计需要优先匹配标准件的尺寸规格，主销轴的孔径要对应常用的圆柱销或者带肩螺钉直径，腰型孔的宽度和螺栓杆部留0.2到0.5毫米的间隙，长度方向预留3到5毫米的调节量即可，过长的腰型孔反而会削弱安装面的局部强度。腔体的壁厚要保持均匀，避免出现局部壁厚突变导致铸造或者3D打印成型时产生缩孔、变形，外轮廓的过渡圆角半径不能过小，否则在受交变载荷的位置会产生严重的应力集中，长期运行后容易从圆角根部萌生裂纹。

　　建模实操的思路上，可以先在草图平面绘制出零件的外轮廓与所有内孔的截面形状，通过拉伸命令生成基础实体，再针对端面的异形腔体做切除拉伸，最后对所有锐边添加铸造圆角、对安装接触面做微小的倒角处理。练习过程中可以重点关注草图的几何约束逻辑：把圆弧和直线的相切关系、孔位的同轴与间距约束完全定义，避免后续修改参数时模型出现特征报错。这类基础造型训练能够帮助设计者建立从功能需求反推结构形状的思维习惯，后续面对更复杂的机床支座、机器人关节连接块时，也能快速理清特征创建的先后顺序，兼顾结构强度、装配工艺与成型可行性。
