弯管式电力变压器绝缘套管结构

　　该弯管式绝缘套管组件主要用于油浸式电力变压器的箱体侧壁，承担高压绕组引出端与接地油箱之间的绝缘隔离、载流导通以及外部接线支撑作用。现场布置时，变压器油箱内部空间往往受散热器、分接开关、储油柜联管和引线支架限制，直型套管在部分紧凑型箱壁或靠近加强筋的位置难以满足引线折弯半径，采用90度弯管结构可以让内部引线沿竖直方向进入油箱后平顺转向，减少裸引线过度弯折造成的绝缘层应力集中，也能避免引线与箱壁、夹件之间的安全距离不足。

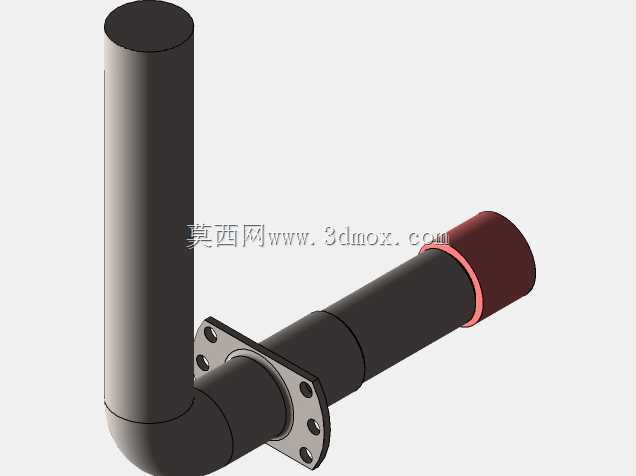

　　法兰盘布置在弯管转折后的水平段根部，盘面上均布多个安装孔，用于穿过紧固件将整个组件压紧在变压器箱壁的开孔座上。建模时法兰贴合面需要保留足够的平面区域，实际装配中该面会加装耐油橡胶密封垫，密封垫压缩量通常控制在厚度的三分之一左右，因此法兰背面与管壁之间设置了过渡圆角，既降低焊接或铸造过程中的应力集中，也保证压紧时密封面受力均匀。法兰外缘到弯管中心线的距离决定箱壁开孔周边的螺栓操作空间，若现场采用套筒扳手紧固，孔位外侧需要预留扳手回转半径，不能被相邻的箱沿螺栓或吊轴遮挡。

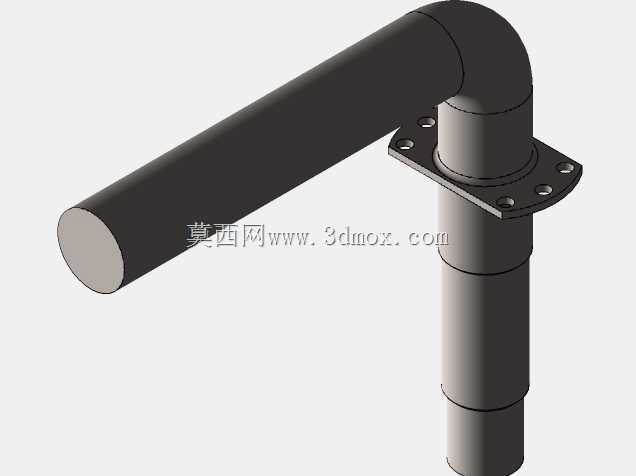

　　水平伸出段由多级不同直径的圆柱段衔接而成，直径变化处形成台阶，可用于限位绝缘护套、均压环或外部接线端子。末端较粗的深色段为端部绝缘与防护区域，靠近端部的细环带用于区分密封或屏蔽位置，外部母线排接入后，载流导体从管腔中心贯穿，管壁与导体之间的绝缘距离依据电压等级校核。竖直段向上延伸，其顶端为封闭圆柱面，内部对应引线向上接引的走向，弯头处采用大圆弧过渡，流体或绝缘油填充场景下不会形成明显死角，结构强度也比直角拼接更稳定。

　　从安装边界看，竖直管段的高度需要避开油箱顶部的低压套管、气体继电器连管和防爆装置，水平段伸出长度则要保证外部带电端子对油箱外壳、爬梯以及风冷支架的空气间隙。设计三维布局时，不能只检查单件本体是否干涉，还要把接线端子压接范围、母排热胀冷缩位移、检修人员握持工具的活动范围一并纳入校核。法兰孔位角度应与箱壁加强筋方向协调，避免螺栓孔落在焊缝上；若箱壁板厚较薄，法兰压紧区域背后需设置补强板，防止长期密封压紧后板面变形引起渗油。

　　结构建模过程中，弯管中心线、法兰密封面和末端导体轴线构成主要基准。先确定箱壁安装面与内部引线走向，再反推弯头位置和水平段长度，能够减少后期管路与引线互相迁就的问题。各圆柱台阶的同轴度需要保持一致，端部护套安装段直径公差不宜过松，否则防护件在振动和温度循环下可能出现偏移。法兰孔采用圆周阵列布置，孔径与螺栓规格匹配，孔边到法兰外圆保留足够边距，防止压紧时边缘局部屈服。

　　这类组件在变电站主变、厂用配电变压器以及紧凑型箱变中都有应用价值，尤其适合箱壁外侧设备密集、内部引线需要转向引出的场合。其结构把导通、绝缘、密封和安装支撑集中在一个弯管组件上，外形虽然简洁，但法兰密封面、弯管曲率、台阶限位和端部绝缘区之间的尺寸关系直接影响变压器运行可靠性。进行结构设计时，应围绕油箱开孔坐标、引线弯曲半径、外绝缘爬电距离和现场接线空间逐项核对，使模型既能满足单件加工成型，也能在整机装配中保留合理的检修与紧固余量。
