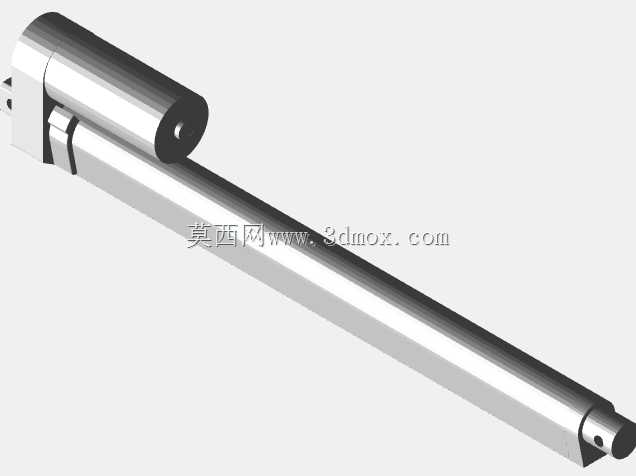

三百毫米行程电动线性执行推杆结构

　　在户外光伏板追日系统、小型农用机具调节、智能家居升降柜体、轻型工业工装变位机构这类需要直线往复推拉动作的场景里，小行程电动线性执行器的选型一直是结构工程师常碰到的需求，这次拆解的300毫米行程款线性执行器，刚好覆盖了多数中小负载直线驱动的安装适配需求。先从实际安装边界说起，这款执行器总行程严格控制在300毫米，完全伸出时的总长度要结合两端铰接安装孔的中心距计算，缩回状态下的本体长度能适配多数紧凑安装空间，缸体外径采用统一圆柱截面，安装时不需要额外预留异形避让空间，两端的铰接耳孔采用标准销轴配合尺寸，不管是卧式水平安装还是垂直顶升安装，都能直接匹配常规的支架连接孔位，不需要二次改孔加工。

　　从功能特性上看，这款执行器自带内置行程限位，不需要外部额外加装位置开关来控制极限位置，能避免推杆过伸或者过退造成的内部结构损坏，运行过程中推杆的直线度控制较好，伸出全程没有明显的径向晃动，对于需要保持推拉力方向稳定的场景，比如光伏板角度调整时的角度锁定、小型升降台的平稳顶升，都能满足使用要求。设计思路上，整个结构做了最大程度的简化，没有冗余的连接螺栓外露，缸体和驱动端的连接采用一体化装配结构，减少了外部紧固件松动的风险，内部的传动副把最小和最大笔划长度的限位都集成在缸体内部，外部只需要接电源线就能完成驱动，不需要额外布置复杂的控制线路，不过建模时特意省略了电源线部分，因为这部分属于外接布线件，不会影响执行器本身的机械结构装配关系，结构设计人员在做整机装配时，可以根据实际布线方向自行添加电源线的走线模型，不会和现有结构产生干涉。

　　实际应用中，这类300毫米行程的线性执行器负载能力刚好覆盖1000N以内的推拉需求，比气动推杆的安装门槛低，不需要配套气源管路，比液压推杆的维护成本低，没有漏油风险，在户外小型设备、民用自动化装置里的适配性非常强。建模的时候把所有可修改的特征都做了参数化关联，设计人员如果需要调整行程、缸径或者安装耳的尺寸，可以直接修改对应参数快速生成衍生型号，不需要从零开始重画结构，能节省大量的重复建模时间。要注意的是，安装时两端的铰接点要保证同轴度，避免推杆承受径向弯矩，不然长期运行会加快内部密封件和传动副的磨损，缩短使用寿命，建模时也特意保留了两端铰接的转动间隙，装配仿真时可以模拟实际运行中的角度偏转，提前验证安装空间是否存在干涉。
