高超音速乘波体导弹弹头气动结构

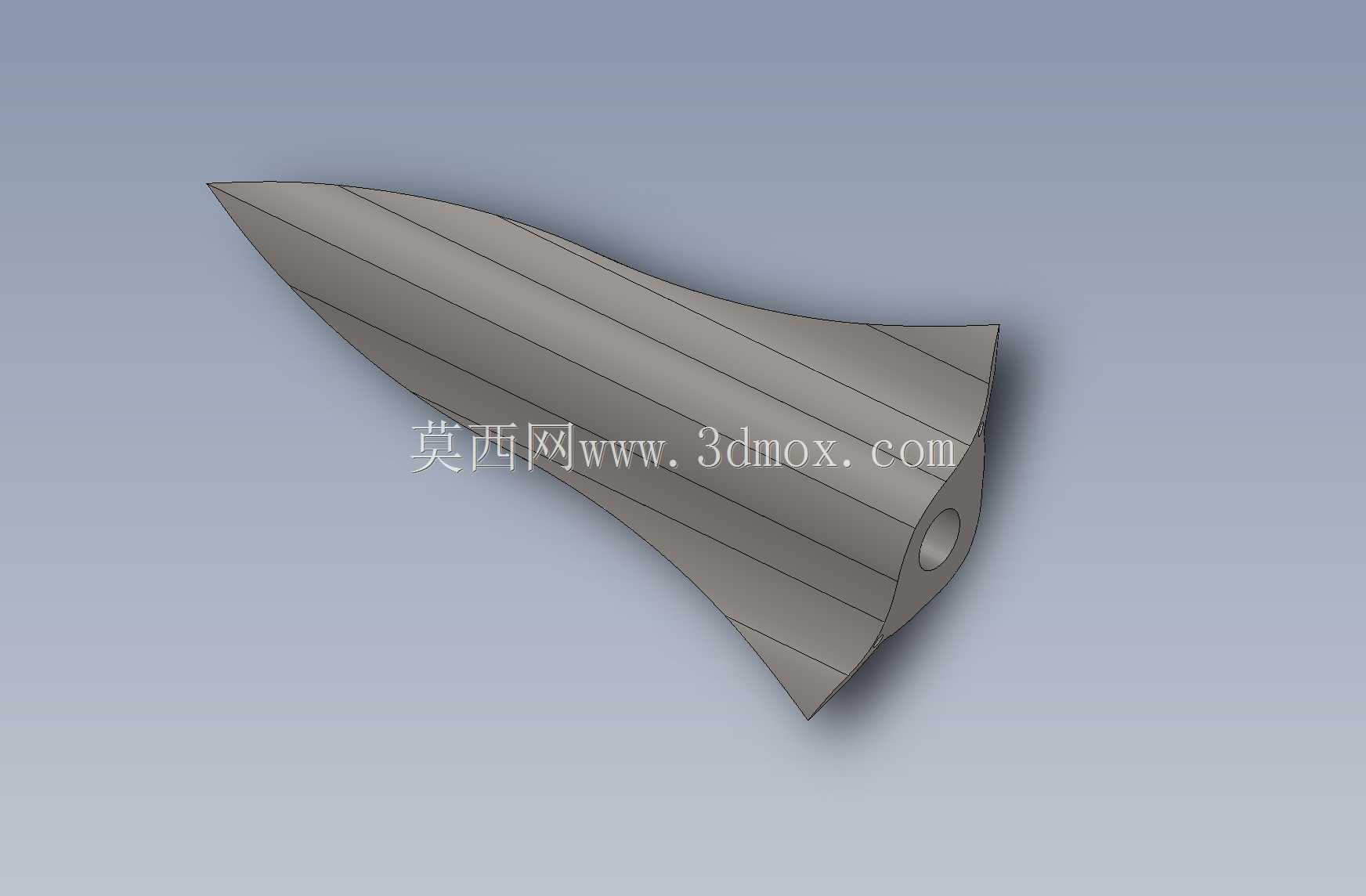

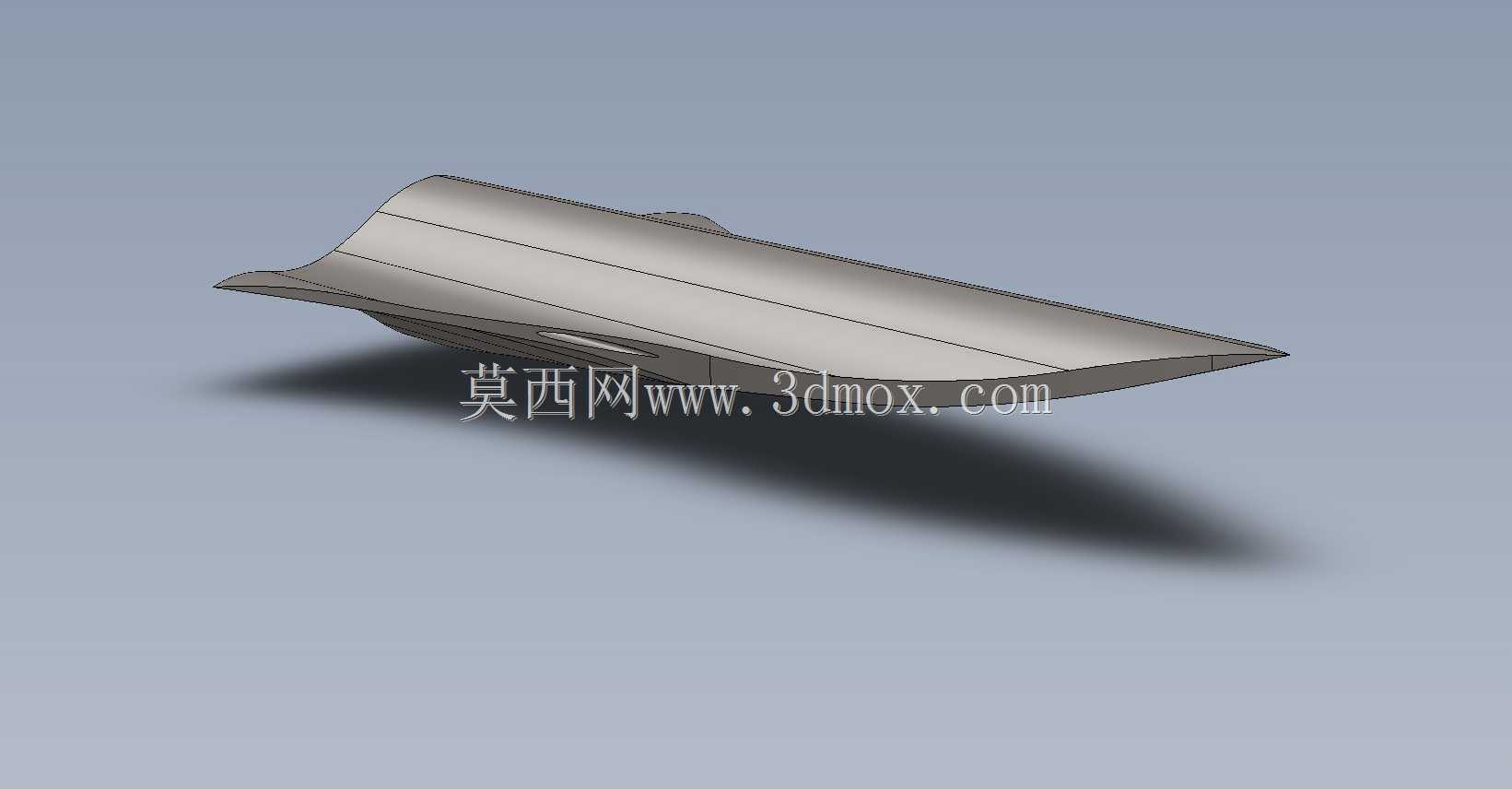

　　该三维结构呈现的是一款面向高超音速飞行工况设计的乘波体弹头构型，整体采用大后掠尖锥前缘搭配扁平下表面的升力体布局，完全区别于传统轴对称旋成体弹头的设计逻辑。从工程落地的视角拆解，这类构型最早服务于临近空间高速突防装备的研发场景，在实际作战体系中承担远程快速打击、反介入区域拒止的核心任务，当飞行器以五马赫以上速度在二十至一百公里高度的临近空间巡航时，传统旋成体弹头会遭遇严重的激波边界层干扰，升阻比随马赫数升高快速衰减，而乘波体构型的核心设计思路，就是让前缘曲线全程贴合机身下表面产生的附体激波，将高速来流压缩后的高压气流完全约束在弹体腹面，高压区不会绕流到上表面造成升力泄漏，以此在高超音速段维持远超传统弹头的升阻比，既可以大幅拓展射程，也能为大范围机动滑翔提供足够的气动控制力。

　　建模过程中首先要敲定的是尖点前缘的后掠角取值，这个参数直接决定了激波贴附的临界马赫数：后掠角过小，低速段激波容易脱体，腹面高压区溃散，升阻比骤降；后掠角过大则会让弹体纵向长细比过度拉大，内部可用装填空间被挤压，同时前缘的热流密度会随前缘半径缩小呈指数级上升。图中这款构型的前缘做了连续变半径过渡，最尖端的前缘半径控制在毫米级以保证激波贴附精度，向后缘延伸过程中前缘半径逐步放大，既避免了尖点处热流峰值超出防热材料的耐受阈值，也让整个下表面的压缩面形成连续的三维曲面，没有突兀的折角打断气流的连续压缩。弹体尾部设计了同轴的圆柱连接接口，这个接口的尺寸边界需要和后方助推级的舱段外径严格匹配，接口端面预留的密封槽与连接螺孔分布圆，要保证弹头与助推器分离瞬间的同轴度误差控制在允许范围内，避免分离扰动带来初始姿态偏差。

　　从外形尺寸的安装边界来看，整个弹头的纵向长度、最大宽度与尾部接口直径的比例经过多轮气动迭代，扁平的上表面顺着前缘向后平滑延展，两侧翼边与腹面压缩面顺滑过渡，没有传统导弹的外露安定面，这种一体化设计一方面大幅降低了高速飞行的迎风阻力，另一方面消除了翼身交接处的热流集中区域——在高超音速飞行时，任何外露的翼面与机身的直角交接位置都会形成局部滞止点，温度会比周边蒙皮高出数百度，极易引发防热层烧蚀失效。弹体内部的空间排布也完全跟随外形曲面走，尖锥段预留导引头天线的安装基面，中段舱段依次布置战斗部、制导组件与姿控动力模块，尾部圆柱段则容纳分离机构与电缆通道，所有内装设备的安装支座都直接贴合蒙皮内壁设计，既利用了蒙皮的结构强度，也避免了额外框架带来的死重。

　　在实际工况模拟中，这款构型还要兼顾宽速域的适配特性：助推段在大气层内加速到冲压发动机点火速度时，弹体的静稳定度需要保持在合理区间，不能出现抬头发散；进入滑翔段后，随着飞行速度逐步降低、大气密度逐步升高，气动压心的后移量要控制在姿控系统的配平能力范围内，因此建模时腹面压缩面的弧度做了分段优化，前段压缩角度偏大，用来在高马赫低密高度下快速捕获激波，后段压缩角度平缓，避免低马赫高密高度下升力过大导致压心过度后移。弹体尾部的端面没有设计额外的燃气舵，而是依靠整个乘波面的气动差量来实现滑翔段的转弯控制，配合尾部少量的侧喷姿控喷口完成快速姿态调整，这种设计省去了复杂的舵面转动机构，也减少了高速活动部件的热防护难题。整个曲面建模全程保持G2连续，没有出现曲率突变的棱线，既保证了气动仿真时网格划分的质量，也为后续防热层的一体成型、曲面蒙皮的数控加工提供了准确的几何基准。
