空气动力学机翼曲面整流结构件

　　这套曲面构件的建模工作，最初是围绕小型试验飞行器的翼身过渡段整流需求展开的，在实际风洞测试与样机装配场景里，这类衔接部件直接决定了整机巡航阶段的压差阻力水平，也会影响翼面气流附着边界的稳定性。不少初入航空结构设计的工程师容易把这类整流件当成单纯的外观包覆件，实际在样机试制阶段，它需要同时兼顾气动外形精度、内部走线空间、相邻翼段对接公差三个核心约束，缺一项都会在后续总装或者风洞试验环节出现返工。

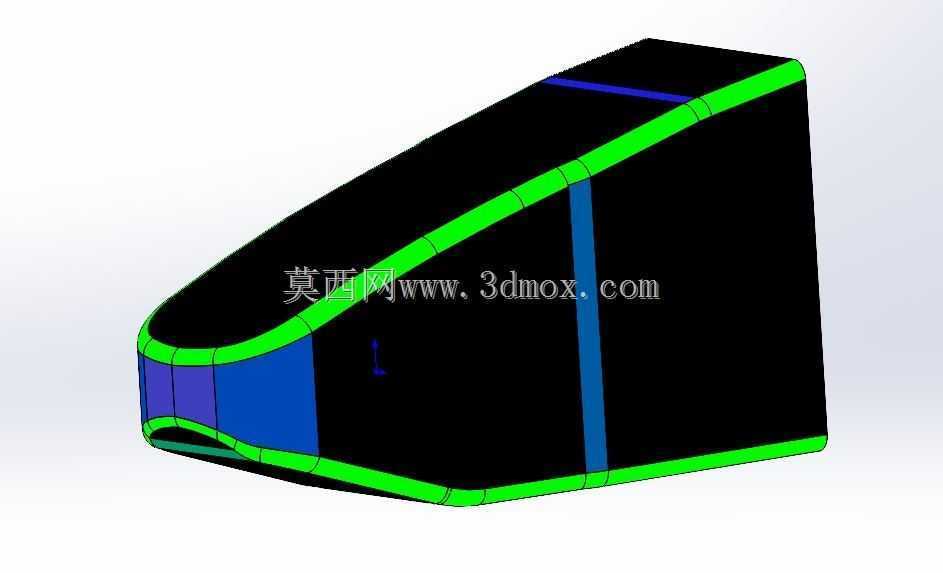

　　从外形逻辑上看，构件前缘采用了连续变曲率的钝头过渡，没有出现曲率突变的折角，这一设计思路是为了让来流在接触构件前缘时能够平缓加速，避免局部曲率过大导致气流提前分离。上表面沿着弦向逐步收窄抬升，下表面则保留了相对平缓的弧度，两侧的绿色边线对应的是构件与主机翼、机身蒙皮的贴合密封边界，建模时这条边界的公差需要控制在装配允许的范围内，一旦边线出现局部外凸或者内凹，高速气流就会在缝隙位置产生额外的干扰阻力，甚至引发局部紊流影响后置操纵面的动作效率。

　　构件侧面预留的蓝色竖向条带区域，是实际装配时的对接定位面，这个面在建模阶段就做了平面度约束，用来和机身侧部的纵向支撑梁贴合，安装时可以通过这个定位面快速完成构件的初定位，不需要反复调整前后位置。前缘下方的蓝色区块对应内部设备舱的检修口盖板位置，这个区域做了局部加厚处理，一方面承受起降阶段的碎石冲击，另一方面也为检修口的快拆紧固件提供足够的螺纹啮合厚度。

　　在安装边界的处理上，构件整体的后缘端面完全匹配主机翼前梁的安装平面，所有连接孔位的位置都沿着气动载荷的传力路径布置，不会在蒙皮的薄曲面区域随意开孔。构件内部预留的空腔宽度可以容纳常规的航电接线管与空速管路，不需要在装配时额外在曲面上开槽走线，既保证了外表面的气动完整性，也减少了现场加工的工作量。

　　从流场优化的角度考量，整个构件的横截面面积沿着航向是连续渐变的，完全符合跨音速阶段面积律修型的基本要求，不会在翼身对接位置出现横截面积突增导致的激波阻力激增。建模过程中所有曲面都做了G2连续校验，相邻曲面的曲率过渡没有硬拐点，导入仿真软件做外流场计算时，不需要额外对几何模型做大量的破面修补，能够直接划分边界层网格，大幅缩短前期仿真预处理的时间。

　　在实际应用场景里，这类整流构件既可以用于小型固定翼无人机的翼身对接段，也可以经过尺寸缩放之后作为地面高速试验车辆的空气动力学套件使用，比如赛道测试的原型车在做车头与轮舱之间的气流引导时，同样需要这类连续变曲率的曲面结构来梳理流经车身侧面的乱流。构件的壁厚在建模时采用了等距偏置的薄壳逻辑，常规复材铺层工艺或者3D打印快速试制都可以直接复用这个几何数据，不需要二次重构壁厚。针对不同的安装场景，只需要调整侧部定位面的孔位间距，就可以适配不同宽度的机身主梁，主体气动曲面不需要做大幅改动，能够有效缩短衍生型号的开发周期。

　　构件边缘的绿色高亮边线在建模时同时作为密封胶条的安装槽定位基准，实际装配时橡胶密封条可以沿着这条连续路径铺设，完全覆盖构件与蒙皮之间的装配缝隙，避免高空飞行时雨水或者高速气流渗入内部舱室。前缘位置的曲面厚度做了梯度增加，越靠近驻点位置壁厚越大，能够抵抗飞行中遇到的雨滴、沙尘冲蚀，长期使用也不会出现前缘外形凹陷变形，保证气动外形的长期稳定性。
