28BYJ-48步进减速电机结构设计

　　28BYJ-48属于常见的永磁式减速步进电机，在小型自动化装置、教学实验平台、家电风门控制、智能小家电执行端以及轻载定位机构中应用十分广泛。这类电机的核心价值不在于输出高转速，而是通过内部多级齿轮减速，把步进电机本体较高的空载转速转化为低速大扭矩输出，同时依靠步进脉冲实现角度可控的位置动作。整机外形以圆柱形定子壳体为主体，前端伸出一根细长输出轴，轴端用于连接摆杆、风门、齿轮、曲柄或小型负载；壳体两侧带有对称安装耳，耳板上预留通孔，可直接通过螺钉固定在塑料支架、钣金座或3D打印安装板上。

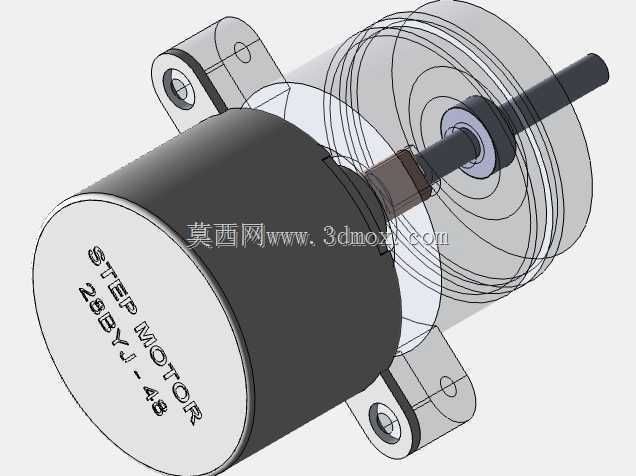

　　从结构布置看，电机本体位于圆柱壳体内，定子线圈围绕永磁转子布置，转子输出端并不直接驱动外伸轴，而是进入后方减速箱。减速箱通常采用多级小模数齿轮串联，每一级齿轮都在塑料端盖内定位，齿轮轴孔与固定轴柱配合，依靠端盖限位保证啮合间隙。模型中透明表达的部分可以清晰看到内部齿轮层级、转子腔和轴承配合关系，这种半透明处理对理解传动路径很有帮助：脉冲信号驱动定子按相序励磁，永磁转子逐步进给，再经齿轮组降速增扭，最终由前端输出轴传递低速旋转运动。

　　实际选型时，不能只看电机外径，还要同时校核输出轴长度、轴径、安装耳孔距以及减速箱端部轮廓。28BYJ-48的输出轴较长，适合空间受限但需要外接小连杆的场景；若负载机构距离电机端面较近，轴端可能需要截短或增加轴套限位。两侧安装耳决定了整机固定边界，设计支架时应让耳板贴合承托面，避免仅靠壳体圆柱面夹持，否则在频繁正反转时容易产生微动磨损。前端轴穿过端盖处属于运动配合区域，周边应保留同轴空间，不能让支架或线束压在轴根位置。

　　这类电机常用于空调导风板、智能阀门、摄像头云台微调、自动加料小门、机器人小车转向机构和教学用机械动作单元。它的负载特性偏向低速、小功率、间歇运行，适合角度分割和到位停止，不适合连续高扭矩拖动。若机构需要克服弹簧回弹力或带动凸轮，应把负载扭矩折算到输出轴，并结合减速比、步距角和脉冲频率判断是否失步。由于齿轮组多为塑料材质，冲击载荷和径向悬臂载荷过大时，容易造成齿面磨损或轴孔扩孔，因此连杆连接点应尽量靠近轴根，减少悬臂弯矩。

　　建模过程中，圆柱壳体、端盖、安装耳、输出轴和内部齿轮需要分层处理。壳体外观可按实体建模表达铭牌面和安装特征；内部齿轮系则适合用独立零件装配，保留模数、齿数、齿宽和中心距关系，方便检查干涉。输出轴与端盖孔之间应体现径向间隙，齿轮与固定轴柱之间也要保留转动间隙，不能把所有传动件建成无间隙实体，否则虽然视觉上完整，却无法反映真实装配关系。安装耳通孔位置需要与整机中心高联动，孔位偏差会直接影响样机装配。

　　在机构设计阶段，该电机通常作为末端执行元件，与限位开关、曲柄滑块、齿轮齿条或四杆机构配合使用。布置时要给电机尾部留出接线和插拔空间，导线出口不宜被安装耳压住；若设备存在振动，可在电机与支架之间增加薄垫，但不能破坏耳板固定的同轴度。对于需要精确定位的场合，还应考虑减速齿轮回程间隙，脉冲控制逻辑中可通过单向趋近定位、加减速脉冲序列或机械限位来补偿误差。

　　整体来看，该结构模型把外部安装形态、输出轴连接关系和内部减速传动链路同时呈现出来，既适合用于小型执行机构的空间校核，也便于在教学和方案设计中说明步进减速电机的工作方式。设计重点不在复杂曲面，而在安装边界、轴系配合、齿轮层级和负载连接方式的准确表达。
