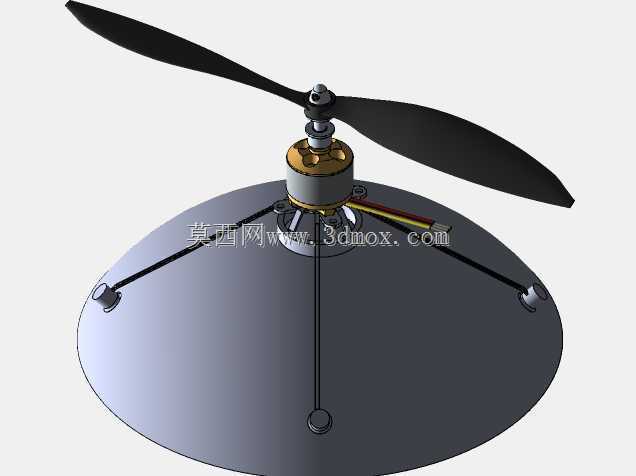

小型旋翼动力碟形飞行器电机安装结构

　　这套安装结构主要面向小型低空碟形旋翼飞行器的动力段装配需求，适配单旋翼上置动力布局的微型无人飞行器场景，常见于室内侦察航模、小型教学演示飞行器、低空低速试验平台的动力系统搭建环节，核心作用是为动力电机、螺旋桨提供稳定的安装基准，同时兼顾碟形机身的气动外形衔接，避免动力段突出结构破坏整机的气流平顺性。

　　从实际功能层面看，该结构首先承担电机的定位锁紧功能，中心安装座设置了与微外转子无刷电机安装孔位完全匹配的定位凸台与螺孔位，装配时电机定子端可完全贴合座面，通过周向均布的锁紧件完成固定，能抵消螺旋桨高速旋转时产生的周向扭矩与轴向拉力，避免电机运行过程中出现偏移、松动问题。其次，结构预留了电机动力线的走线槽道，三根动力输出线可从安装座侧面的开槽处直接引入碟形机身内部，不会外露在气流作用区域，既减少了飞行过程中的线缆风阻，也能避免螺旋桨转动时剐蹭线缆造成飞行故障。

　　设计思路上，整套结构优先考虑了动力传递的同轴度要求，中心安装座的轴线与碟形基座的中心轴线完全重合，螺旋桨安装后旋转平面与碟形基座上表面保持平行，可有效降低动力输出时的偏航力矩，减少飞控系统的修正负担。碟形基座的边缘设置了三处周向均布的连接耳片，每个耳片上都预留了安装通孔，可通过拉杆或者锁紧螺钉与下方的机身主框架连接，三点支撑的结构形式既保证了连接刚度，又能减少不必要的结构重量，符合小型飞行器轻量化的设计要求。基座下表面设置的中心定位凸柱，可插入机身主框架的中心定位孔内，装配时能快速完成动力段与机身的同轴对位，降低现场装配的调试难度。

　　从安装边界尺寸来看，整套结构的碟形基座直径适配直径300mm级别的小型碟形飞行器，中心电机安装座的高度控制在25mm以内，不会让螺旋桨的旋转平面过高导致整机重心上移。螺旋桨适配直径200mm左右的双叶定距桨，桨尖旋转范围不会超出碟形基座的外边缘，可避免飞行器在擦碰障碍物时直接损伤螺旋桨。安装座的电机适配孔位对应常用的22系列外转子无刷电机，安装孔距为16mm与19mm两种通用规格，可覆盖绝大多数同级别航模动力电机的安装需求，不需要额外制作转接件就能完成装配。

　　结构细节上，碟形基座的上表面采用了平缓的锥面过渡设计，从中心安装座位置向边缘逐渐降低高度，螺旋桨旋转产生的下洗气流可以顺着锥面平滑流向基座边缘，不会在基座表面形成乱流区影响动力效率。三处连接耳片的位置避开了走线槽的出口方向，装配时不会出现连接件与线缆干涉的问题。中心电机轴的穿出位置预留了足够的避让空间，螺旋桨安装座与电机轴配合后，不会与基座上表面发生摩擦，即使电机在大拉力工况下出现微小的轴向窜动，也不会出现结构剐蹭问题。整套结构的受力路径设计清晰，螺旋桨产生的拉力通过电机壳体传递到中心安装座，再通过碟形基座的锥面结构分散到三处连接耳片，最终传递到机身主框架，整体受力均匀，不会出现局部应力集中的问题，即使在大机动飞行的拉力冲击下，也能保证结构的连接可靠性。
