多旋翼无人机用盘式无刷动力电机结构

　　盘式外转子无刷电机在多旋翼飞行器上承担直接驱动螺旋桨的任务，这类结构与普通工业减速电机不同，它不通过齿轮箱传递动力，而是依靠外转子壳体与桨座同轴旋转，将电磁扭矩直接输出到螺旋桨。MN4006规格的电机属于中等尺寸低空多旋翼动力单元，常见于四旋翼、六旋翼平台，也可用于小型测绘无人机、巡检无人机、航拍载机和实验型垂直起降飞行器的动力臂末端。

　　从实际装机角度看，电机的安装边界主要集中在底部定子座、中心轴、外转子壳和上端桨夹区域。底部定子座承担整机拉力向机臂的传递，通常通过周向螺钉固定在碳纤管座或电机安装板上；建模时需要重点保留安装孔的节圆、孔位方向、座面厚度以及螺钉沉头空间。若孔位与机臂安装座不匹配，后续即使外形相似，也无法完成可靠装配。中心轴沿电机轴线贯穿，上端与桨座配合，下端由定子座内的轴承支撑，轴端露出高度决定桨垫、螺旋桨和锁紧螺母的堆叠关系。

　　外转子采用扁平盘式布局，直径相对较大、轴向高度较薄，这种设计有利于在较低转速下获得较大扭矩。多旋翼螺旋桨尺寸较长，桨叶转动惯量明显大于小型涵道风扇，电机需要在启动、调速和姿态快速变化时提供平稳扭矩。盘式转子能够布置更多磁钢，定子绕组也可沿圆周展开，使磁路面积增大，从而在相同重量下提升低速拉力输出。对于依靠多个旋翼差速实现姿态控制的飞行器而言，电机响应速度、扭矩线性度和转动件同心度都会影响飞行稳定性。

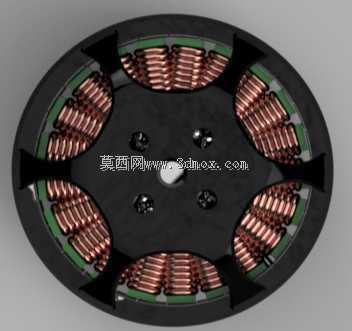

　　定子部分可以看到多组绕组沿圆周排布，绕组端部裸露在转子内腔附近，三维结构表达时应体现铁芯、线圈、绝缘间隙和出线位置。出线端通常位于定子座侧下方或底部，三相线缆需要沿机臂内部或机臂下方走向电调。布线空间不能只看电机本体，还要考虑线缆弯曲半径、扎带固定点以及与桨叶旋转平面的安全距离。若电机线缆过于贴近外转子边缘，飞行振动可能导致磨损；若出线方向与机臂结构干涉，则需要在安装座设计阶段调整旋转角度。

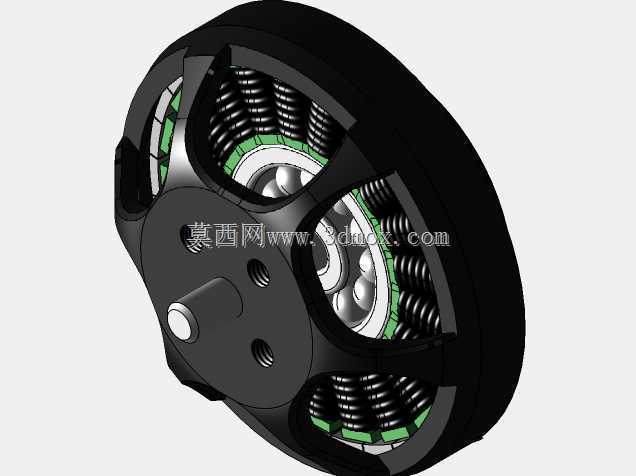

　　上端输出部位是动力传递的关键界面。桨座需要与螺旋桨中心孔匹配，桨面下方设置垫片或防滑面，上方由锁紧件压紧。模型中轴头、桨座平面和锁紧结构的相对高度必须清楚，因为螺旋桨装入后，桨叶根部会占据一定轴向空间，且桨叶在拉力作用下存在微小形变。若桨夹压紧面过窄，螺旋桨容易在急加速时打滑；若轴端螺纹有效长度不足，锁紧螺母可能无法形成足够预紧力。

　　外转子壳表面开设通风与减重结构，并非单纯为了外观。电机持续高负荷运行时，绕组和磁钢都会产生热量，转子旋转带动空气流经壳体缝隙和定子区域，可带走部分热量。扁平壳体同时承担磁钢支撑和惯性轮作用，壁厚需要兼顾刚度与重量。壳体过薄会在坠地或硬着陆时变形，造成转子扫膛；壳体过重则增加转动惯量，使电机加减速变慢，影响多旋翼姿态控制频率。

　　在整机布局中，这类电机通常水平安装于机臂末端，转轴垂直于地面，旋转平面与机身平面近似平行。选型时不能只依据单个电机的最大拉力，还要结合螺旋桨直径、螺距、起飞重量、电池电压、电调电流和冗余系数综合判断。单个动力单元的静拉力应留有裕度，使多架旋翼在其中一部分效率下降时仍能维持姿态控制。电机直径也会影响机臂间距，相邻螺旋桨之间必须保留间隙，避免桨尖气流相互干扰或发生碰撞。

　　从结构建模流程看，先确定中心轴线和底部安装面，再建立定子座、轴承位、定子铁芯、绕组、外转子壳、磁钢、转轴和桨座，能够保证装配关系清晰。外转子与定子之间的环形气隙虽小，却是电机性能的核心区域，建模时不应将旋转件与固定件合并。轴承孔、轴径、安装孔和桨座定位面需要按配合关系处理，外观圆角、标识凹槽和散热开孔则服务于后期干涉检查与展示。

　　该类电机的工程价值在于把电磁动力、机械支撑、气动驱动和飞行器安装约束集中在一个紧凑部件中。结构设计人员在使用该三维数模时，可围绕机臂连接、螺旋桨选型、电调布线、散热通道和维护拆装进行校核；从事飞行器动力选型的人员，则可通过外形尺寸、安装孔位和输出轴界面判断其是否适配具体多旋翼平台。
