2.45GHz同轴波导WR284耦合结构

　　该结构面向微波能量传输与射频耦合场景，常见于工业微波加热、等离子体激发、实验室微波源、波导馈线以及需要在矩形波导与同轴传输路径之间进行能量过渡的设备中。WR284波导工作频段与2.45GHz微波系统相匹配，常用于较高功率微波传输链路。模型主体由矩形波导段、端部标准法兰、侧向同轴转接筒体、连接基座、紧固孔位和过渡腔体组成，整体呈现长条形波导与垂直同轴接口组合的布置方式。

　　从实际用途看，这类耦合结构并不是单纯的管路连接件，而是承担微波场模式转换、能量耦合和接口匹配的作用。矩形波导内部以规定截面约束电磁波传播，端部法兰用于与相邻波导段、微波源输出口或负载腔体进行刚性对接；侧向圆柱接口则提供同轴馈入或取样的安装边界。设计时需要保证波导内腔尺寸、耦合探针或转接导体的位置、同轴接口高度以及腔体过渡区域相互协调，避免因突变过大造成反射增强、局部场强集中或功率承载能力下降。

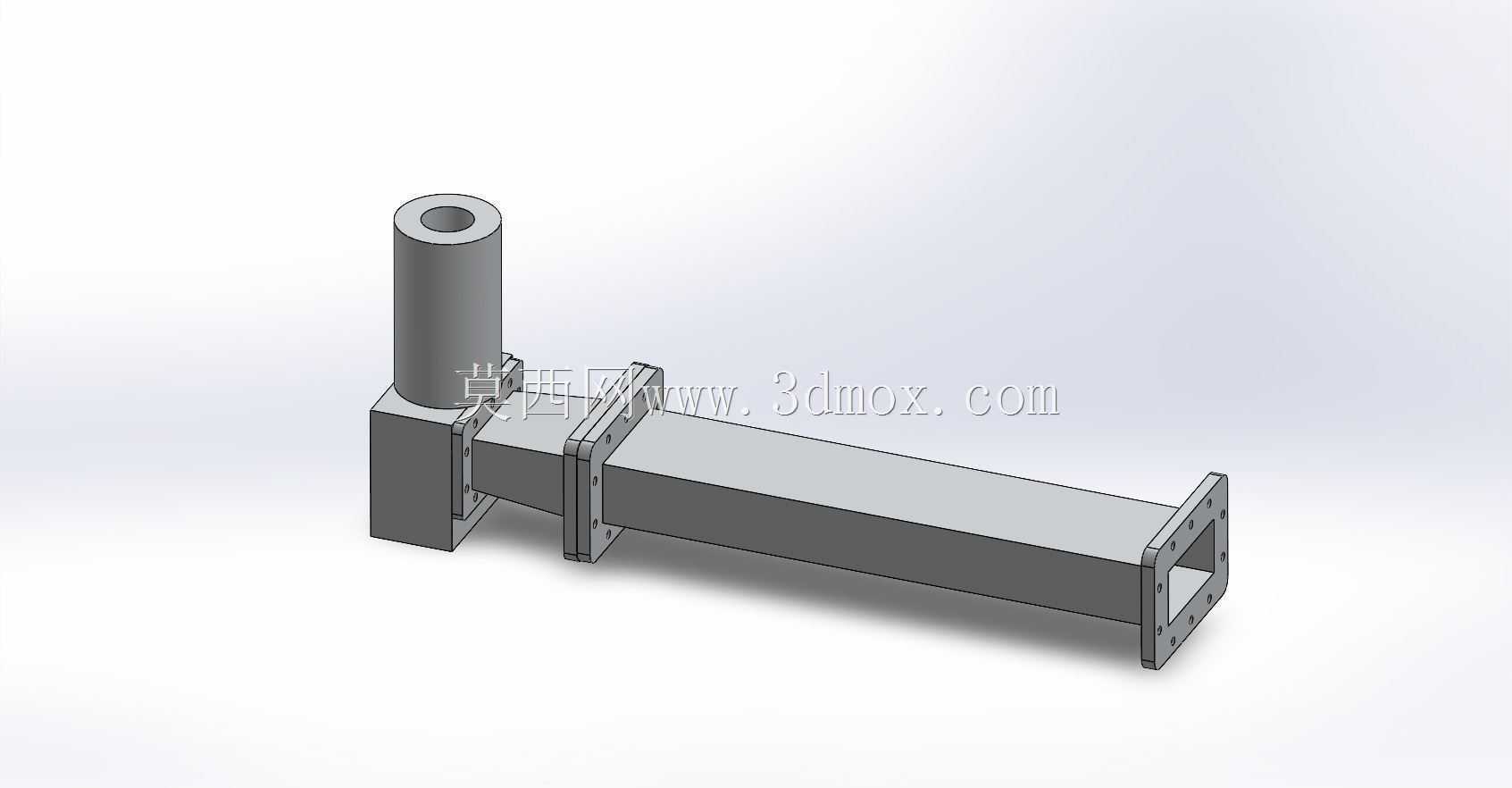

　　外形布置上，长矩形波导段沿水平方向延伸，一端设置带螺栓孔阵列的方形法兰，法兰面保持平整并预留紧固件通过空间。波导侧壁靠近一端的位置设置块状连接座，圆柱筒体从连接座上方垂直伸出，形成与波导轴线正交的同轴通道。连接座与波导外壁之间采用加宽过渡，既增加焊接或装配接触面积，也能降低薄壁波导在接口处的变形风险。圆柱筒体内部预留同轴导体、介质支撑或接头安装空间，外部圆柱面便于加工、定位和与标准同轴部件配合。

　　安装边界方面，端部法兰的孔位需要与配套波导法兰保持一致，装配时法兰面应控制平面度，密封或导电接触区域不能存在明显台阶。波导本体长度决定了相邻设备之间的轴向占用，侧向筒体高度则影响设备上方维护空间。若该耦合器安装在微波机柜或等离子体设备旁，需要同时考虑水平方向法兰螺栓的操作距离，以及垂直方向同轴接头、电缆弯折半径和拆装工具空间。对于高功率工况，波导内壁、耦合探针和转接区域还应关注尖角、毛刺和表面粗糙度，因为这些位置容易引起电场集中或打火。

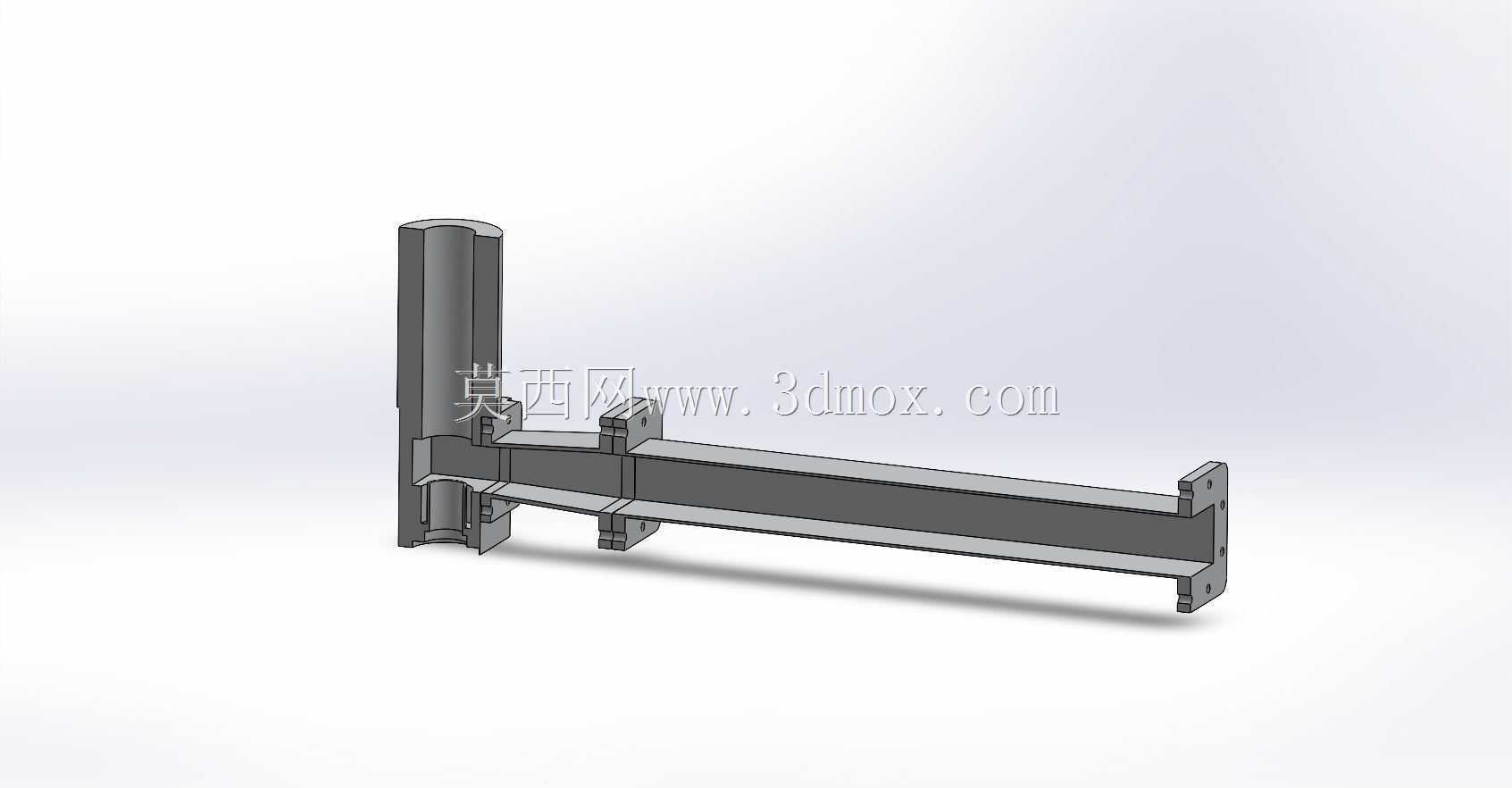

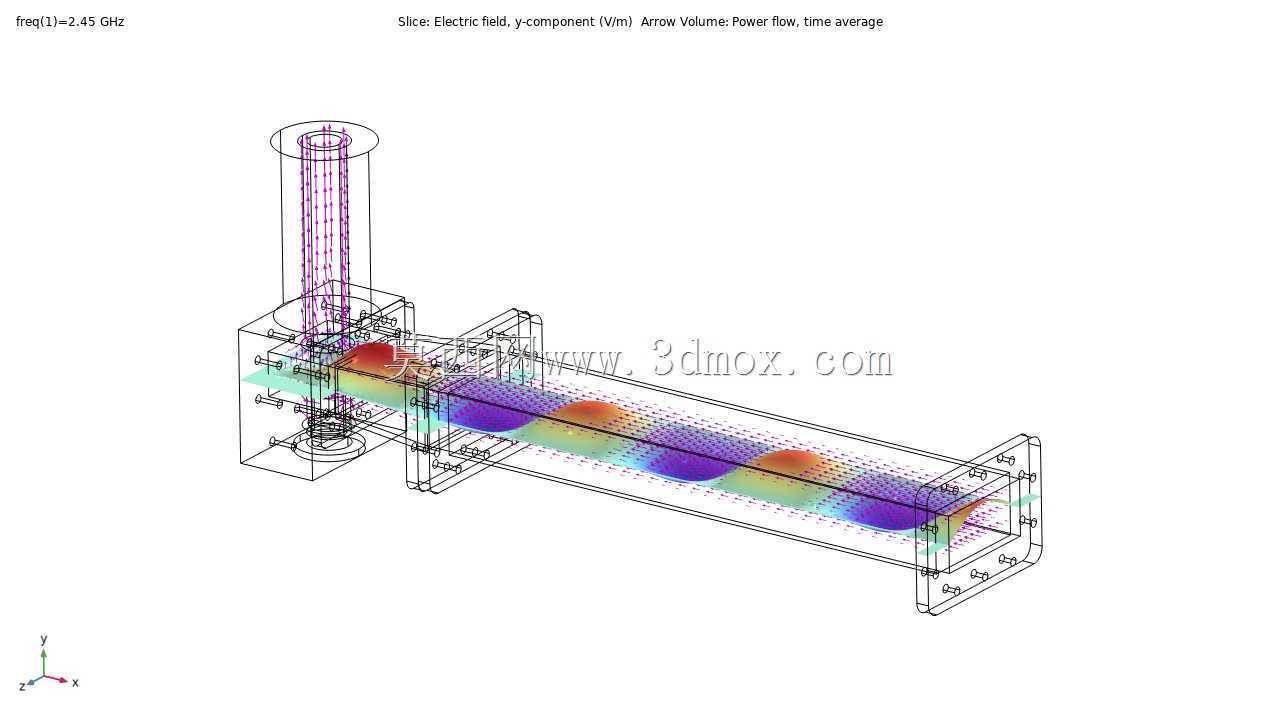

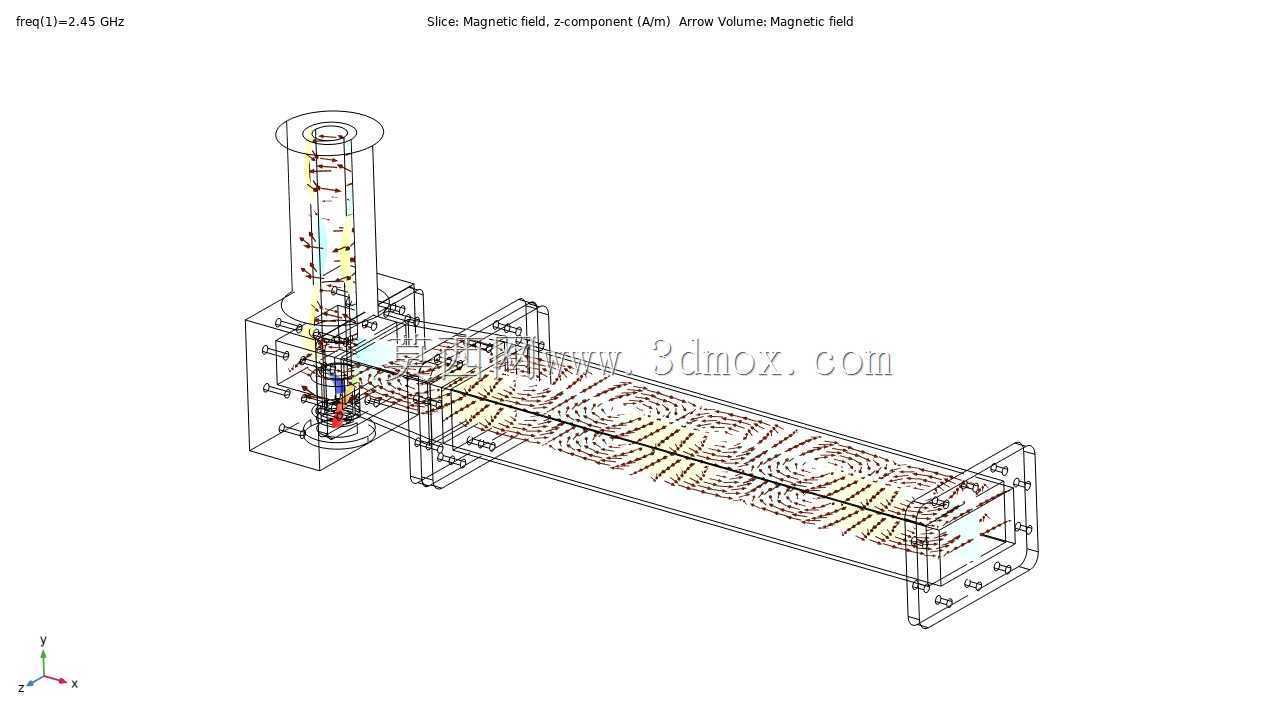

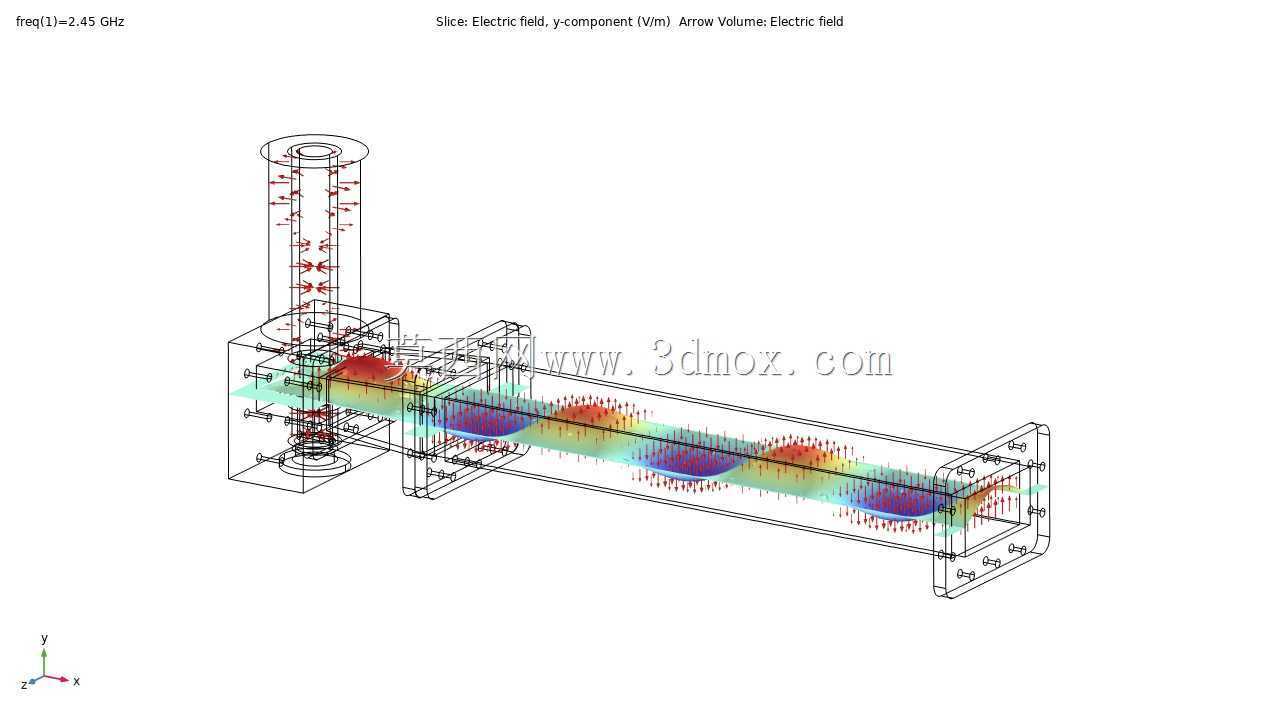

　　结构建模时，矩形波导外壁、内腔、法兰厚度和螺栓孔可按实体特征逐步建立；侧向筒体与连接座应保证与波导腔体的相交关系准确，尤其是同轴通道进入波导内部的开孔位置。模型中法兰孔、加强块、筒体端面和波导端口均采用规则几何特征，便于后续工程图展开、尺寸校核和干涉检查。若用于方案评审，可进一步在模型基础上补充探针长度、内导体直径、介质支撑位置以及法兰密封槽等细节，以便与电磁仿真结果形成结构闭环。

　　在设备选型和结构设计中，该类耦合件需要兼顾微波性能与机械可靠性。波导端口承担主要传输方向，侧向接口承担耦合或转接功能，两者之间的相对位置会影响耦合度和匹配状态。机械层面则要保证腔体壁厚足以承受加工和装配应力，法兰连接后整体不应产生明显翘曲。对于需要频繁拆装的试验平台，法兰孔位和同轴接口应保留足够工具空间；对于固定安装的工业微波设备，则可通过加强连接座和减少外露突出结构来提高运行稳定性。整体结构简洁、边界清晰，适合作为微波馈线、波导组件和射频设备三维布局设计的参考。
