2.45GHz同轴波导WR340耦合结构

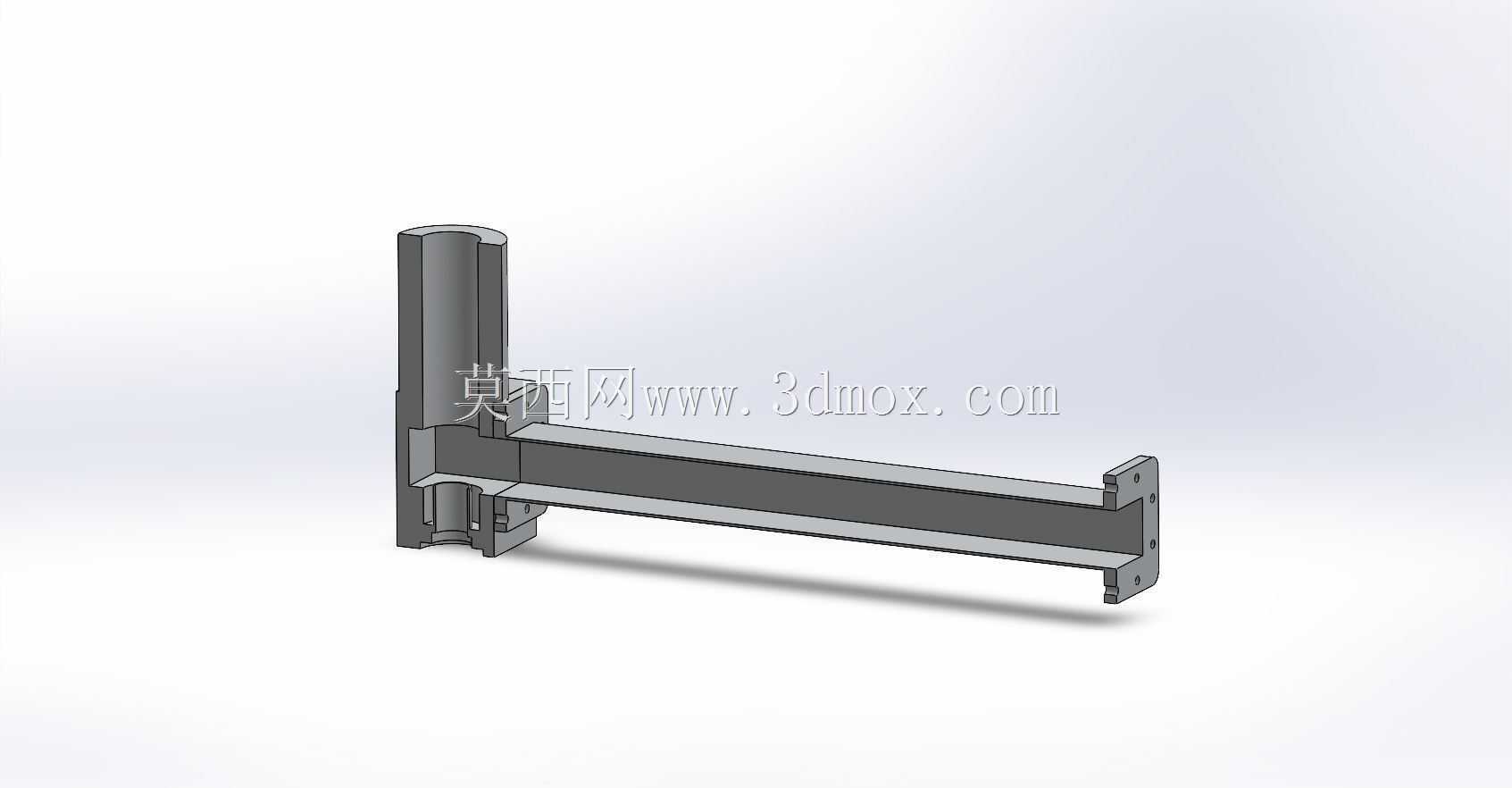

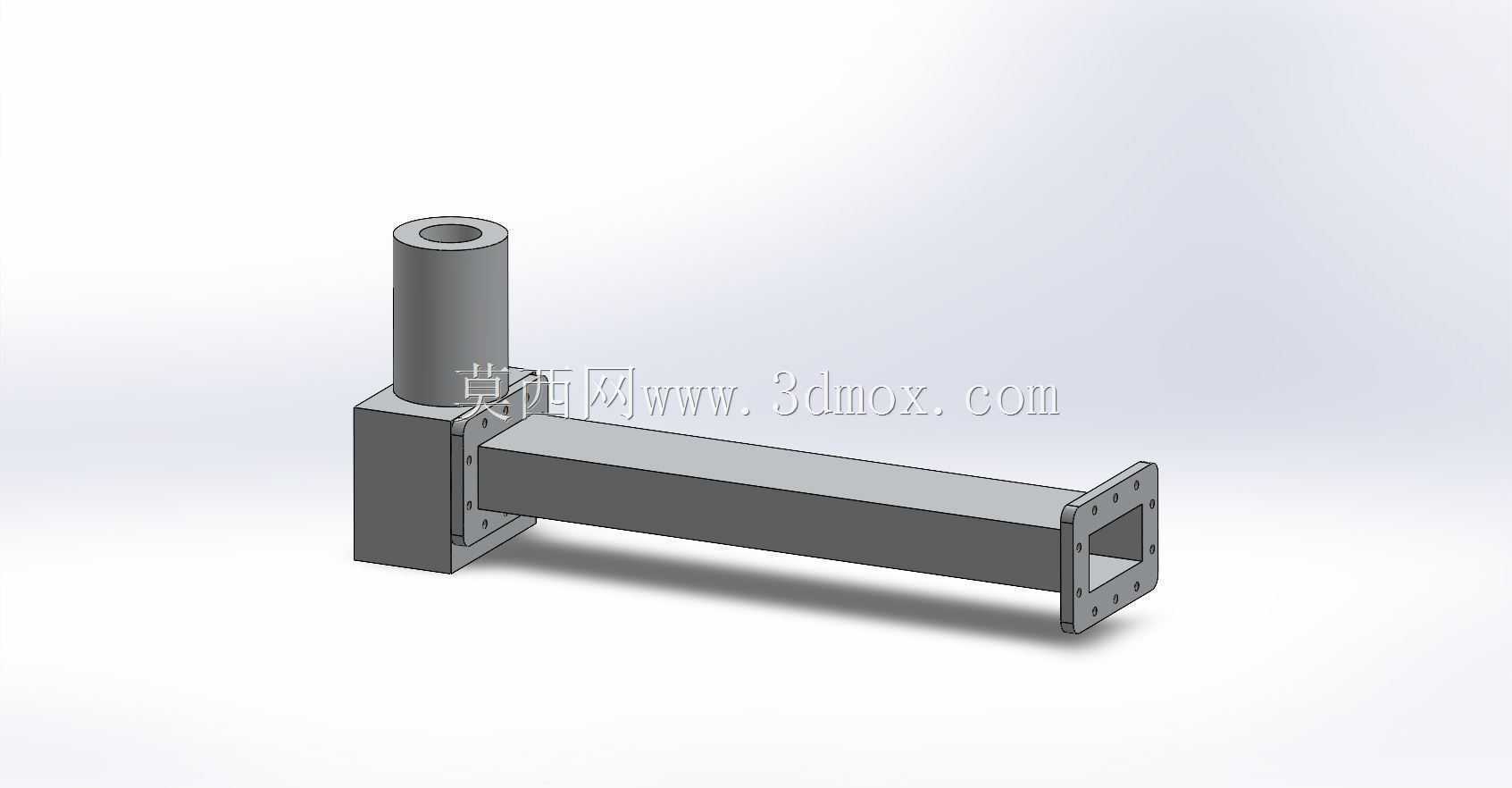

　　该结构面向2.45GHz微波能量传输与耦合场景，常见于微波等离子体发生、工业加热、射频馈入、波导实验平台以及需要在矩形波导与同轴传输线之间完成能量过渡的设备中。实物主体由矩形波导段、端部法兰连接面、侧向同轴转接腔体和内部耦合探针区域组成，整体形态为长条形波导与垂直圆柱接口组合，适合在有限安装空间内完成微波链路的侧向取能或馈入布置。

　　从设备用途看，WR340波导段承担主传输通道作用，矩形内腔沿长度方向形成稳定的波导传播边界；端部方形法兰用于与标准波导段、微波源输出口、环形器、短路活塞或负载端进行对接。法兰面上预留螺栓孔位，装配时可通过紧固件保证两段波导接触面压紧，减少接缝处泄漏和接触不连续带来的反射。侧向圆柱部分对应同轴接口区域，内部通过耦合探针、过渡台阶或阻抗变换结构，将波导腔内的电磁场以受控方式耦合到同轴传输路径，也可反向将同轴端输入的微波能量馈入波导系统。

　　结构设计的重点在于传输边界的连续性和耦合位置的准确性。矩形波导外壁采用规则板件围合，内腔宽边、窄边尺寸需要与WR340规格对应的工作频段相匹配，任何内壁凸起、错位或倒角异常都会改变局部阻抗，造成驻波升高。模型中波导与侧向腔体交汇处是应力和电磁边界都较敏感的区域，连接处采用块状过渡体，既为探针安装提供支撑，也增强了焊接或机加工后的结构刚性。垂直圆柱接口的轴线相对波导宽边或窄边的位置，需要结合耦合度、方向性和端口反射要求确定，不能仅按普通管路三通处理。

　　在实际建模时，应优先保证内腔尺寸、法兰端面、孔位中心距和同轴接口轴线的几何精度。外部壳体可以按钣金焊接、铣削加工或铝型材拼装思路理解，但电磁作用区域必须视为完整金属边界，不宜随意增加减重孔或装饰槽。端部法兰厚度需要满足螺栓压紧时的平面度要求，法兰面与波导轴线应保持垂直；若法兰面翘曲，即使螺栓锁紧，也可能在高频链路中产生缝隙泄漏。侧向圆柱与矩形腔体相交处应保留清晰的装配基准，便于后续加入探针、介质支撑、N型或同轴接头等细节件。

　　安装边界方面，长条形波导主体沿水平方向延伸，末端法兰占据主要对接空间，周边需要预留螺栓穿入和扳手操作距离；垂直圆柱接口向上突出，布置时应与机架盖板、磁控管屏蔽罩、冷却管路和检修门保持安全间距，避免同轴接头装拆时与周边设备干涉。若设备用于微波等离子体CVD或高温反应装置，波导段附近还可能伴随冷却水套、气体管路和反应腔接口，耦合器安装位置应兼顾短馈线路径与维护可达性。

　　功能特性上，这类耦合结构不仅是简单连接件，更是微波系统中实现模式过渡、能量监测或反馈取样的关键部件。主波导通道负责低损耗传输，侧向同轴端可用于信号取样、功率反馈或辅助馈入；通过调整探针插入深度、探针距短路面的距离以及过渡腔体积，可以改变耦合强度和端口匹配状态。结构外形虽然简洁，但内部尺寸链对性能影响直接，尤其在2.45GHz频段下，毫米级偏差就可能引起相位、反射和耦合度变化。

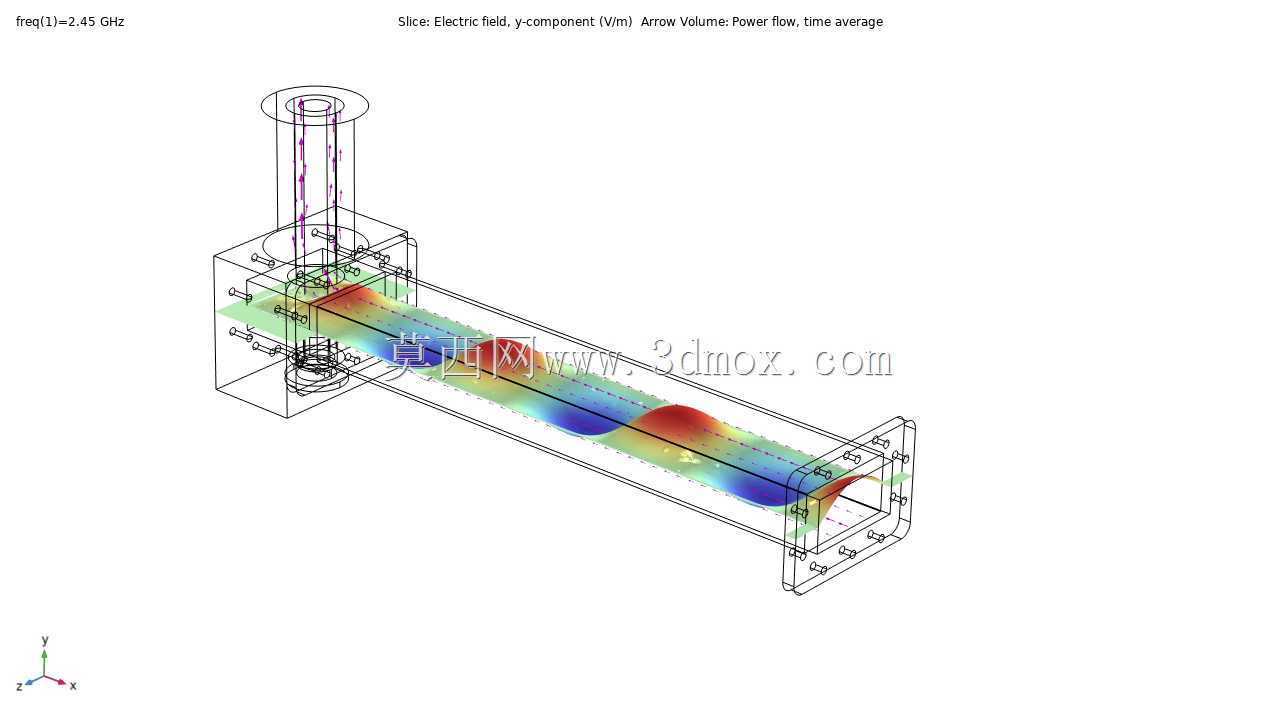

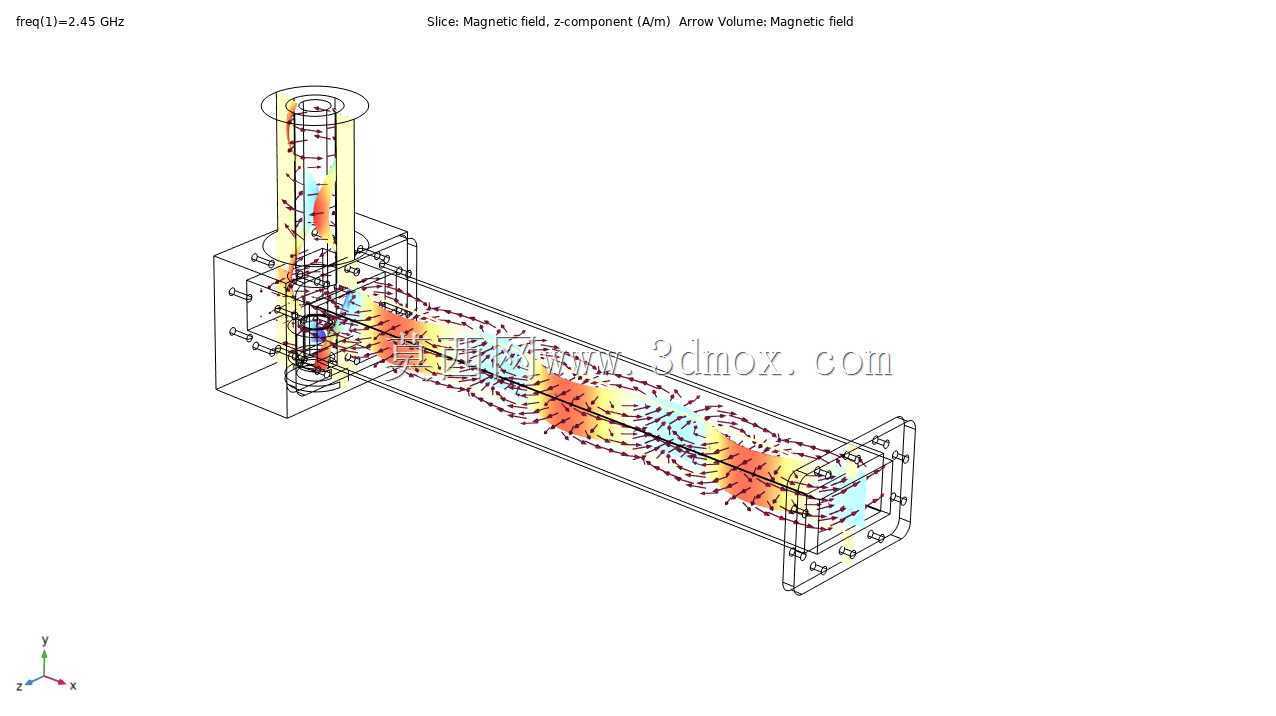

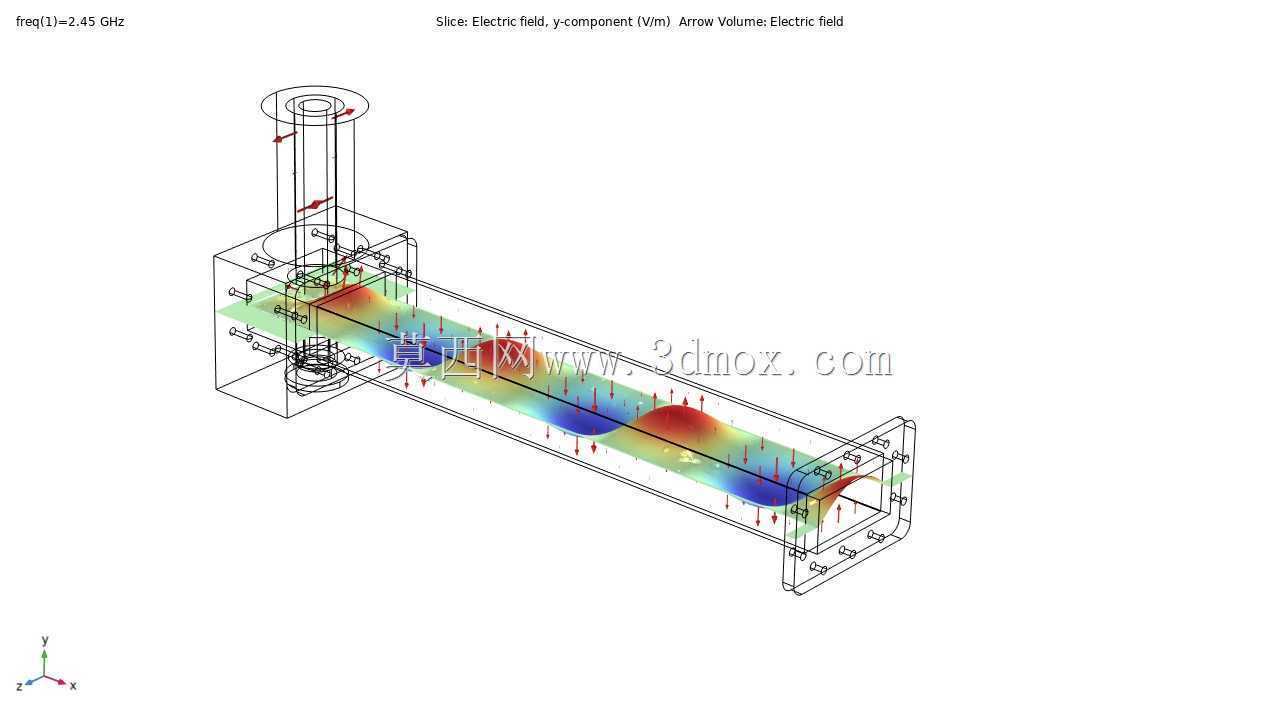

　　三维设计过程中，可将模型拆分为波导壳体、端部法兰、侧向转接筒、内部探针和紧固件等模块。外形建模完成后，应重点检查波导内腔是否被错误倒角、法兰孔是否与标准接口一致、同轴接口是否保留接头安装长度，以及各零件交线是否符合加工工艺。对于需要后续仿真的人员，该结构可作为电磁场模型的几何基础，在保证金属壁面连续的前提下，进一步补充端口面、探针材料和介质件，以完成驻波、耦合度、插入损耗和场分布校核。整体结构紧凑、接口明确，适合作为微波设备馈线系统中的同轴—波导耦合部件进行结构细化与选型参考。
