汪克尔转子发动机结构拆解三维设计

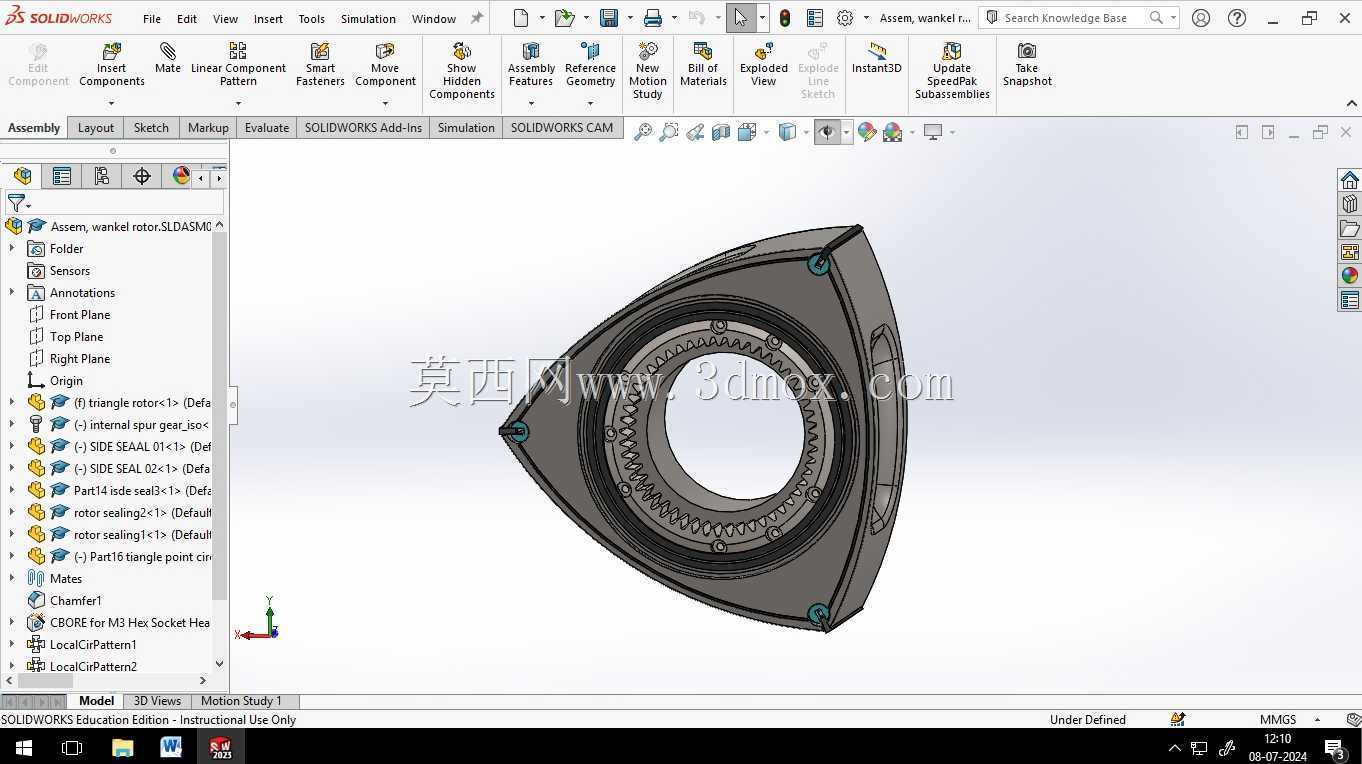

　　在小型动力装备、航空模型动力单元、特种作业便携动力设备的研发场景中，汪克尔发动机凭借其独特的旋转做功结构，始终占据着细分应用领域的不可替代位置。不同于传统往复式活塞发动机依靠活塞直线往复运动转换旋转动力的结构逻辑，这款汪克尔发动机的核心设计围绕三角转子的偏心旋转完成进气、压缩、做功、排气的完整四冲程循环，整套结构没有复杂的连杆机构、气门配气组件，整体运动部件的数量远低于同功率等级的往复式内燃机，在高转速动力输出场景下的动平衡表现更具优势。从结构设计的实际落地角度看，这款模型完整还原了汪克尔发动机的核心配合关系：三角转子安装在偏心输出轴上，转子的三个顶角始终与缸体型面保持密封贴合，将缸体内腔分隔成三个独立的可变容积腔室，

　　随着转子在缸体内做行星旋转运动，三个腔室的容积周期性变化，依次完成工作循环的四个阶段，不需要额外设置气门机构来控制进排气时序，直接依靠转子自身的转动位置来切换进排气口的连通状态，大幅简化了配气结构的设计复杂度。在实际工程应用中，这类转子发动机常被用于对动力单元体积、重量有严格限制的场景，比如小型无人机的动力系统、便携应急发电设备的动力源、竞速模型的动力单元，部分特种作业的小型便携机具也会采用这类结构的发动机，依靠其高转速、小体积、轻重量的特性，满足紧凑安装空间下的动力输出需求。从安装边界的设计维度看，这款发动机的整体外形围绕缸体的8字形型腔做环形布局，前后端盖通过螺栓与缸体紧固连接，形成密封的工作腔室，

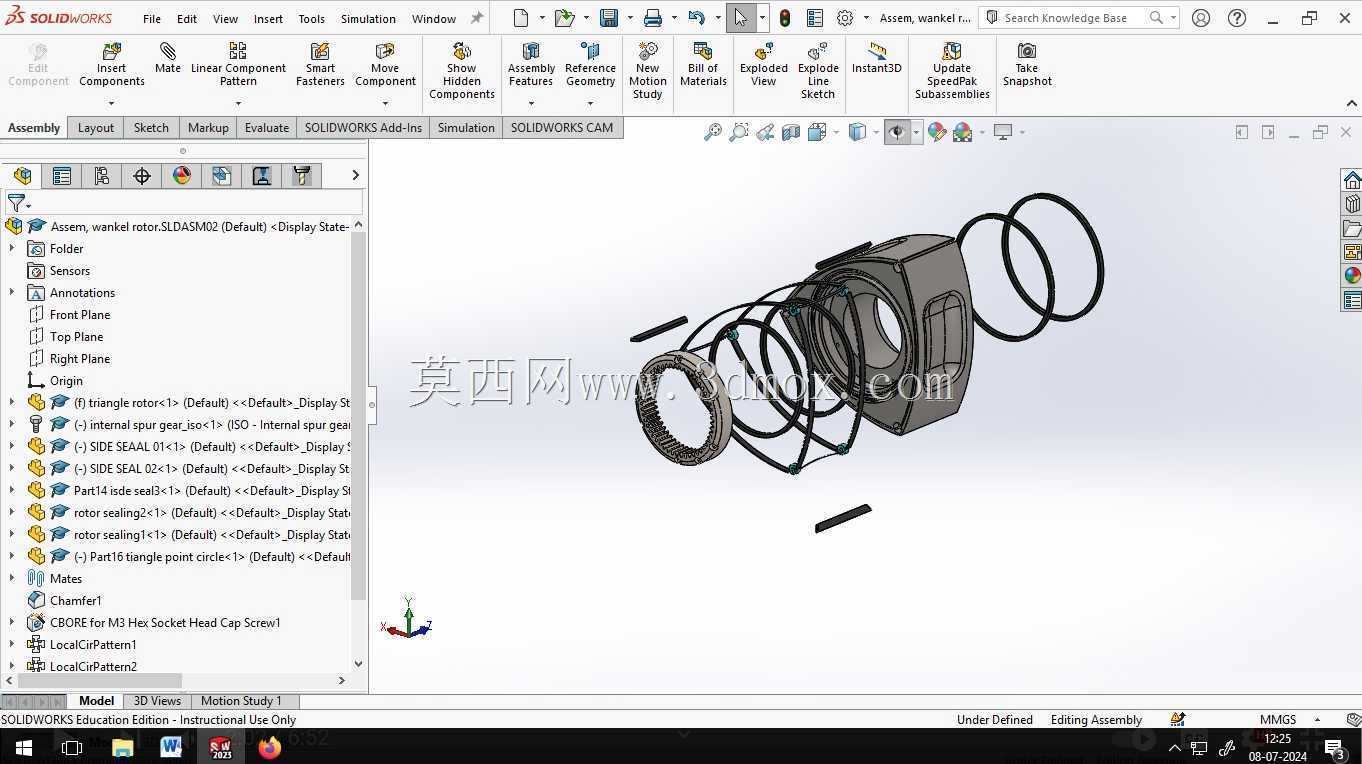

　　偏心输出轴从前端盖中心位置伸出，作为动力输出的接口，安装定位的基准面设置在后端盖的法兰端面，可直接与被驱动设备的安装面对接，不需要额外设计复杂的转接支架。整套结构的密封设计是汪克尔发动机的核心难点，模型中还原了转子三个顶角处的径向密封片、转子端面的端面密封件结构，这些密封件直接与缸体型面、端盖内表面接触滑动，是保证腔室密封性、维持做功压力的关键部件，在实际设计中，密封件的材料选择、型线匹配直接决定了发动机的压缩比与工作效率，也是这类发动机研发过程中需要反复迭代验证的核心部分。不同于传统发动机的曲柄连杆结构会产生往复惯性力，汪克尔发动机的转子做连续的旋转运动，运动过程中的惯性力更容易通过平衡设计抵消，因此在高转速运行状态下的振动更小，

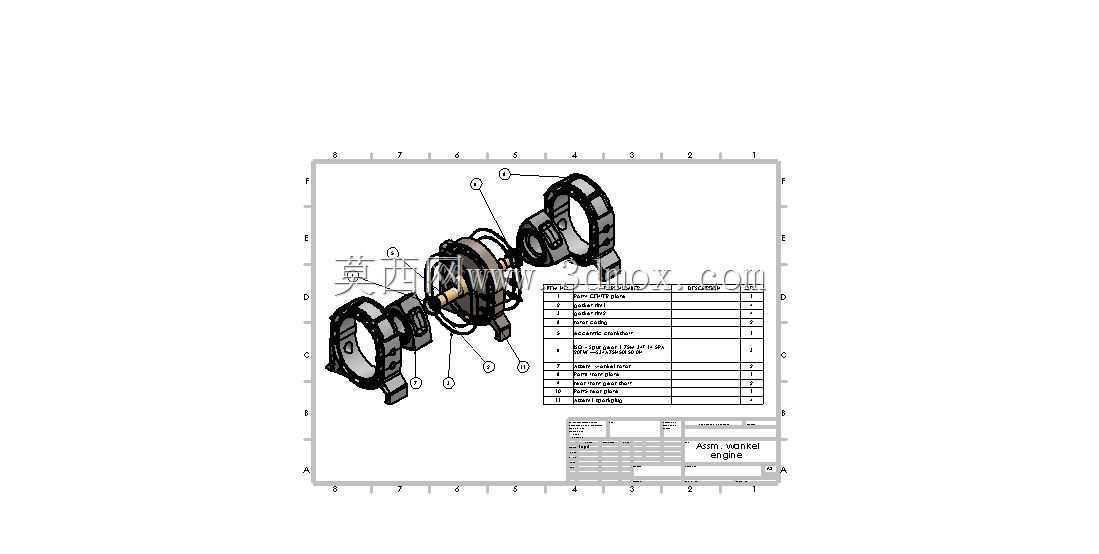

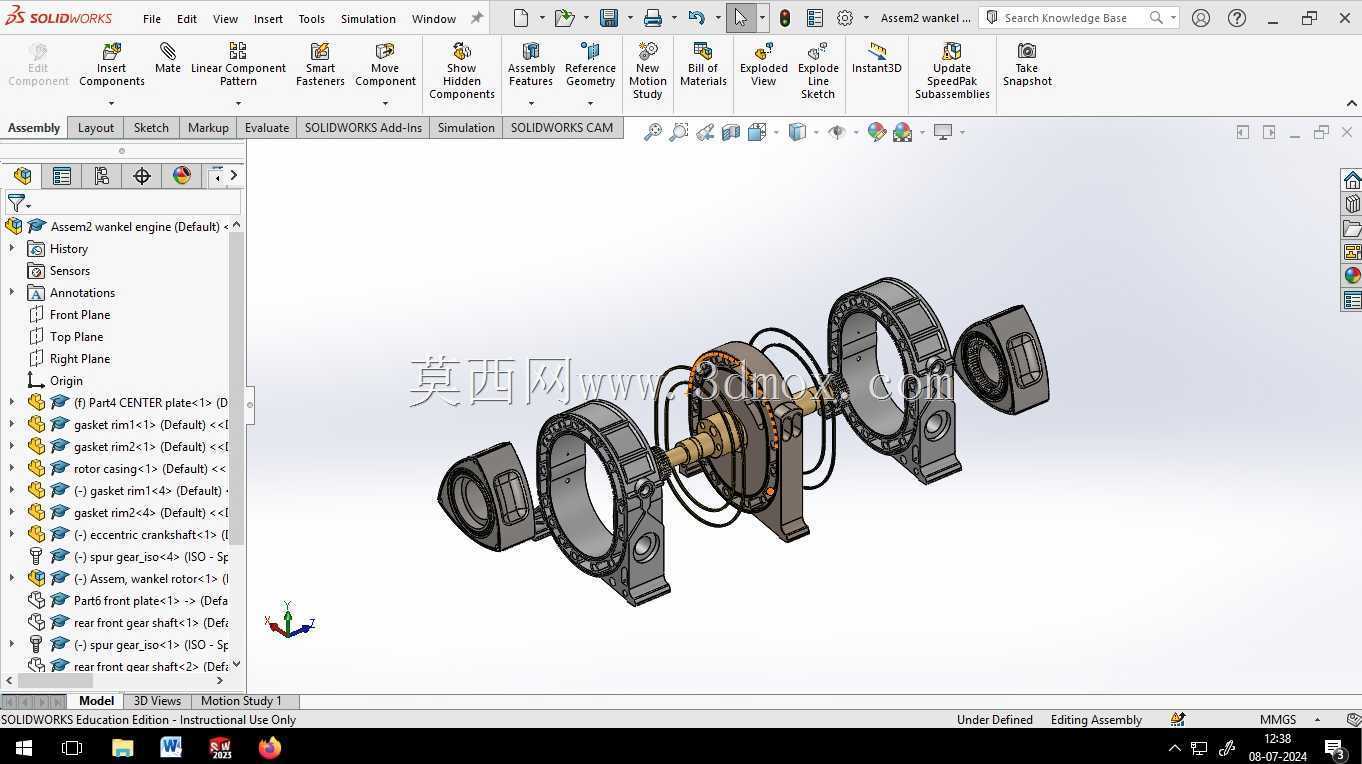

　　运转平顺性更优，适合需要持续高转速输出的应用场景。从结构拆解的设计逻辑来看，这款模型将缸体、前后端盖、三角转子、偏心轴、密封组件等核心零件做了独立的结构呈现，每个零件的配合公差、安装定位关系都做了清晰的还原，能够直观展示汪克尔发动机的工作原理与装配逻辑，对于动力装备研发阶段的结构验证、原理展示、教学演示都有实际的参考价值。在实际选型适配过程中，这类发动机的动力输出特性偏向高转速区间，低速扭矩表现相对较弱，因此更适合匹配高速运转的负载设备，搭配减速机构后也可适配需要大扭矩输出的低速场景，整体结构的紧凑性优势能够让动力单元的整体布置更加灵活，不会占用过多的设备安装空间。
