斯特林热力发动机教学演示结构

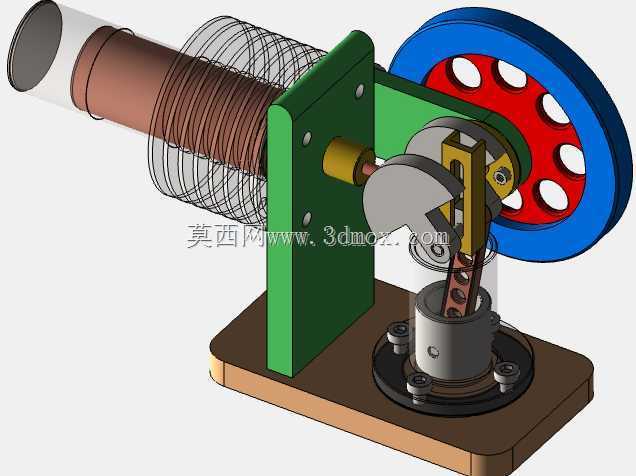

　　这套外燃式热力循环动力装置的三维结构，面向高校工程热物理课程演示、科创竞赛原型制作、机械原理展馆展陈以及小型余热利用实验台搭建等场景使用。装置依靠封闭腔体内工质在冷热端之间交替完成压缩、吸热膨胀、冷却收缩的循环过程，将外部热源输入的热能持续转化为曲柄连杆机构输出的旋转机械能，整套结构没有内燃机的爆震燃烧过程，运行振动小、噪声低，只要存在稳定温差即可驱动运转，既可以用酒精灯、小型蜡烛作为热源完成课堂演示，也可以对接工业低品位余热管路做能量回收原理验证。

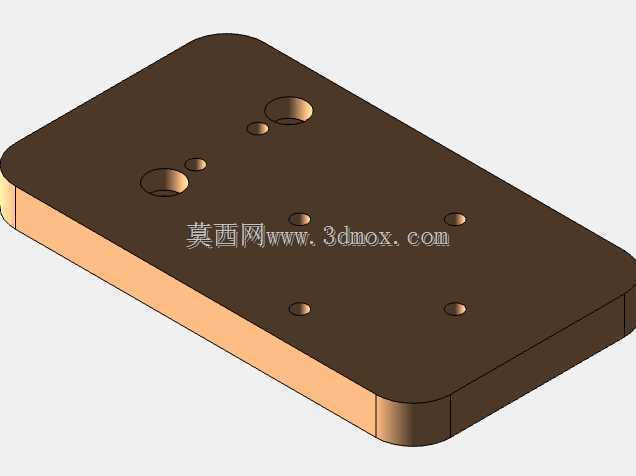

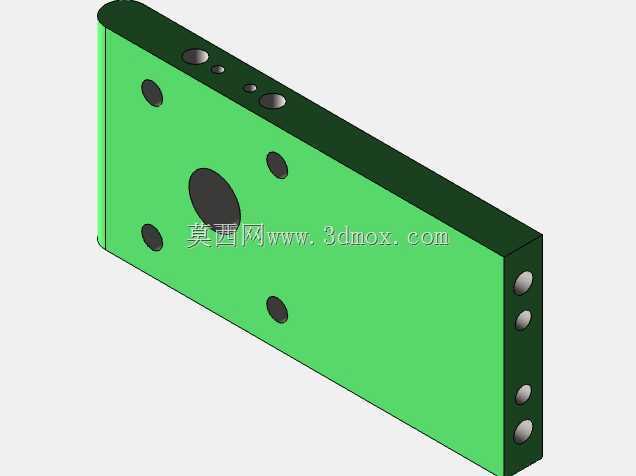

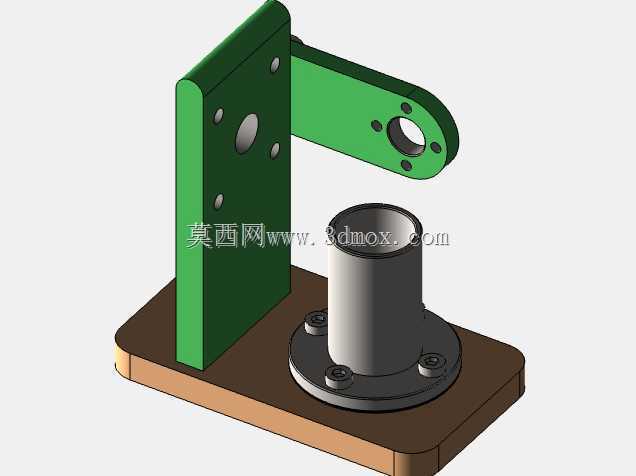

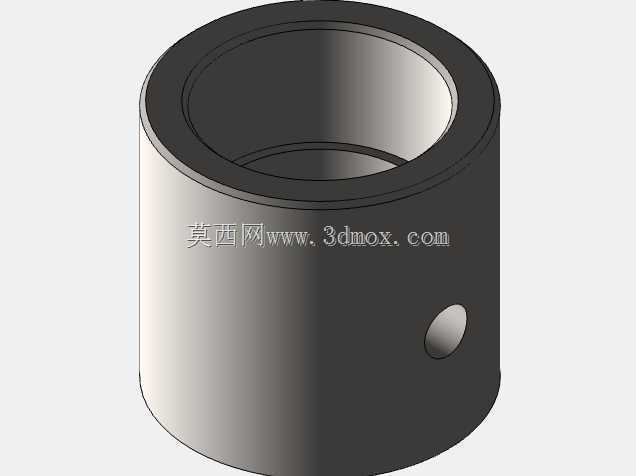

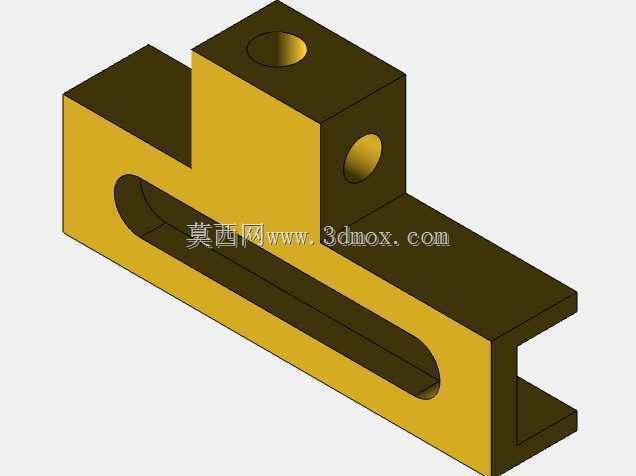

　　从整机安装边界来看，底部采用一体式矩形承载底板，底板四角预留沉头安装孔位，可直接通过螺栓固定在实验台架或者展示台面上，底板长宽尺寸适配常规课桌与实验操作台的摆放空间，整机竖直方向的最高点为动力臂摆转的上极限位置，横向最大伸出量为摆臂转动至水平状态时的外端轮廓，布局时需要在摆臂回转范围周边预留足够安全间隙，避免运转过程中与周边管线、遮挡物发生运动干涉。底板上的立式支撑立板通过底部定位止口与底板贴合锁附，立板板面加工有多个装配孔位，其中中心大孔用于穿装曲轴回转支承，周边小孔分别用于定位销安装、侧端盖固定以及附属传感支架拓展，立板采用加厚板材设计，抵消曲柄连杆往复运动产生的侧向倾覆力矩，保证高速运转时机架不会出现明显晃振。

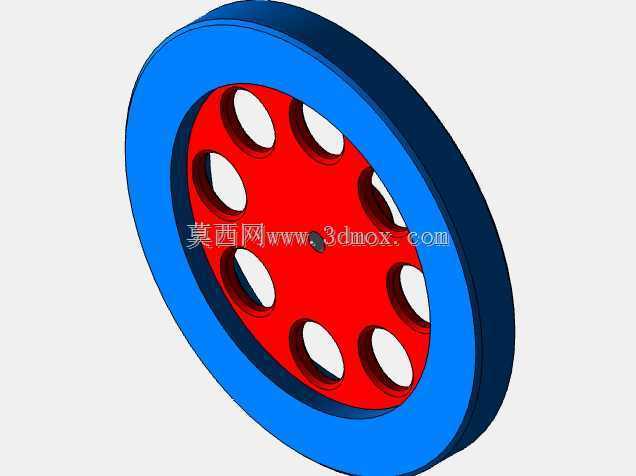

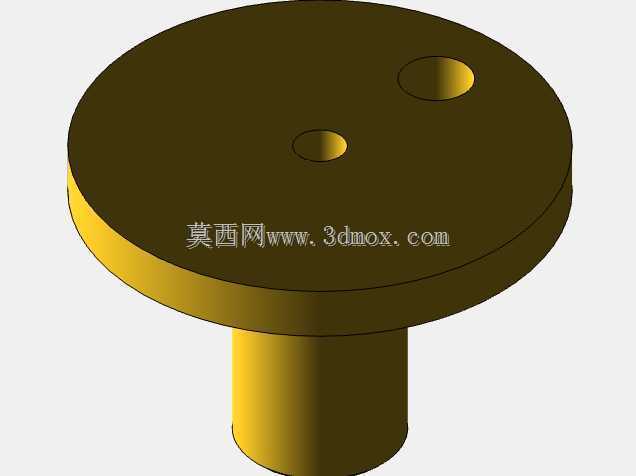

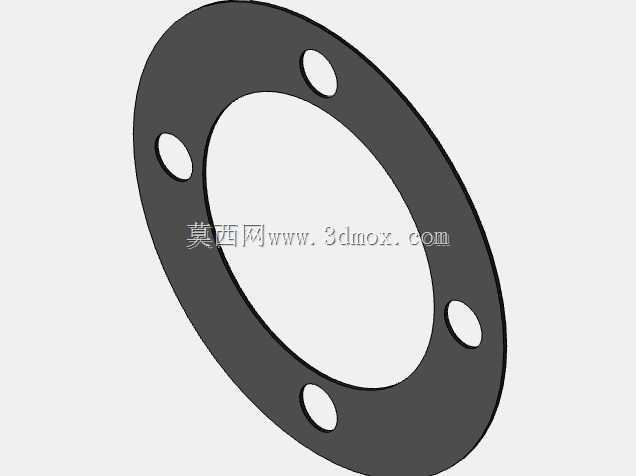

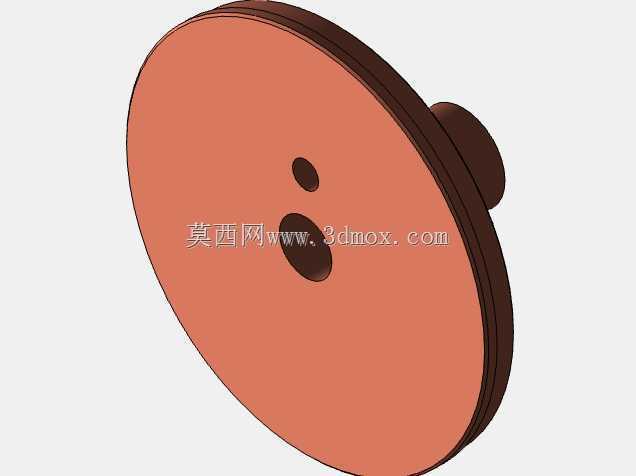

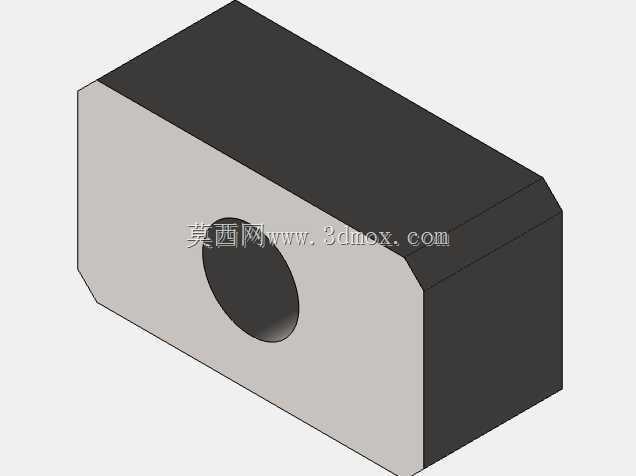

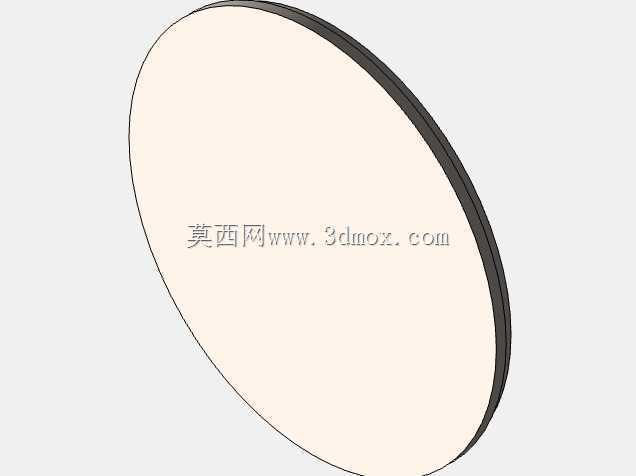

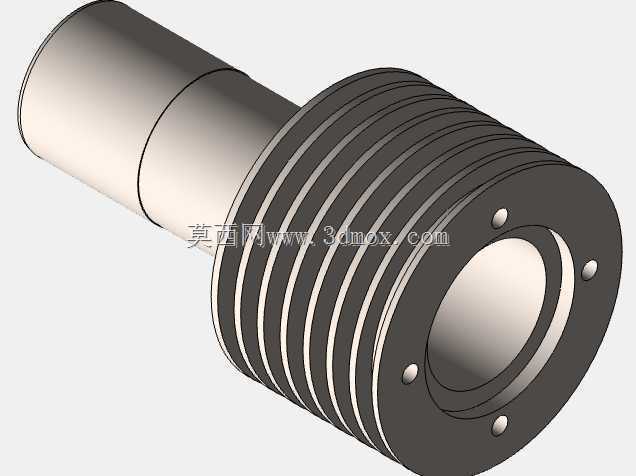

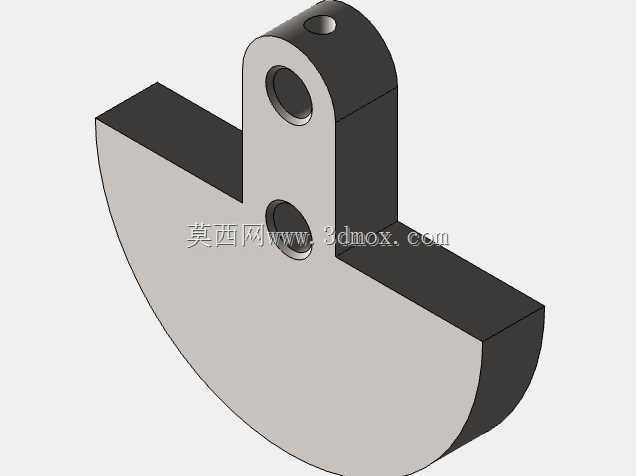

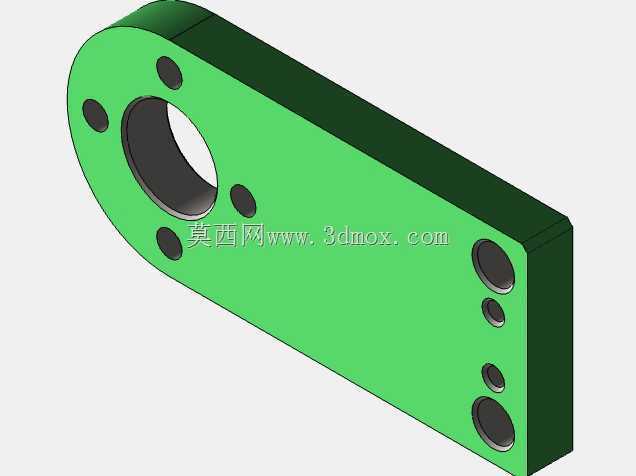

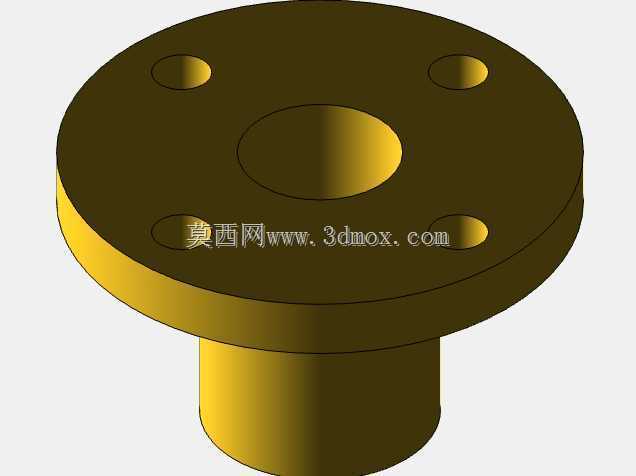

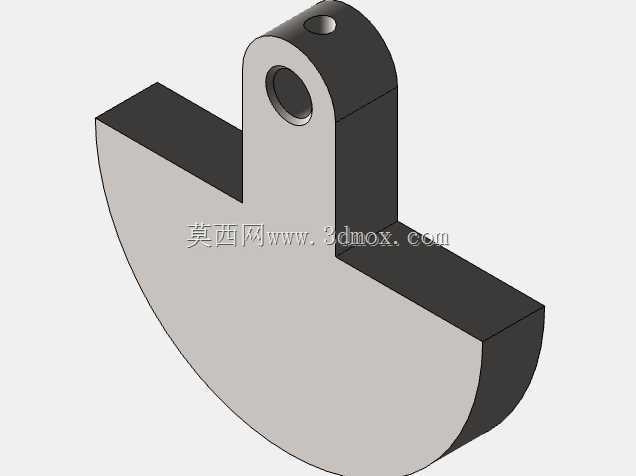

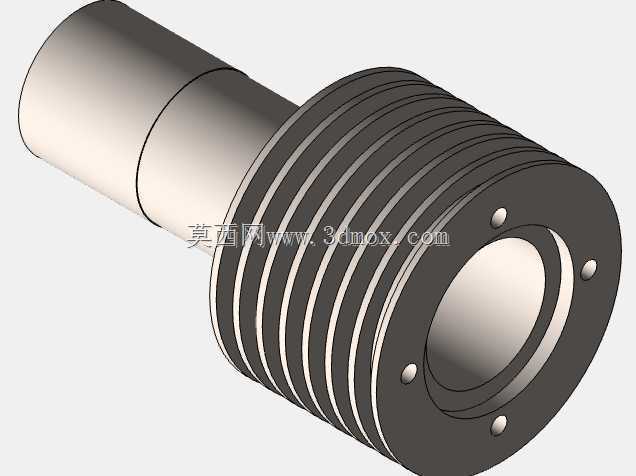

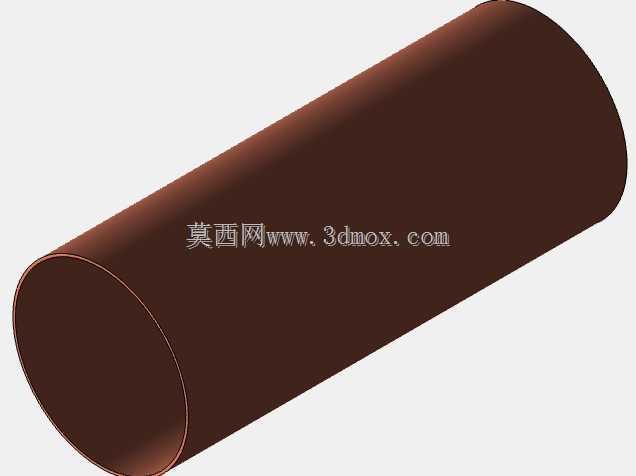

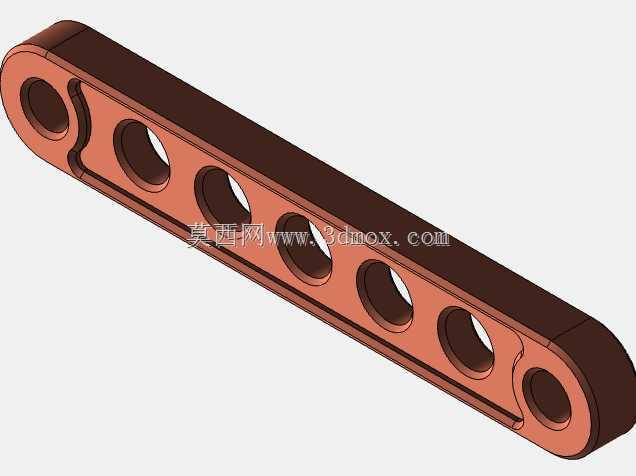

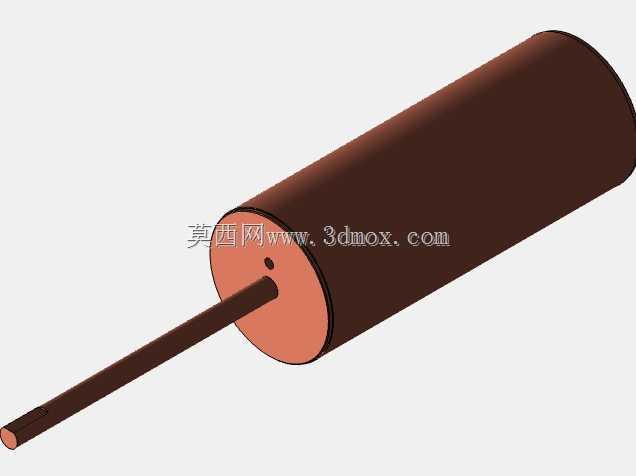

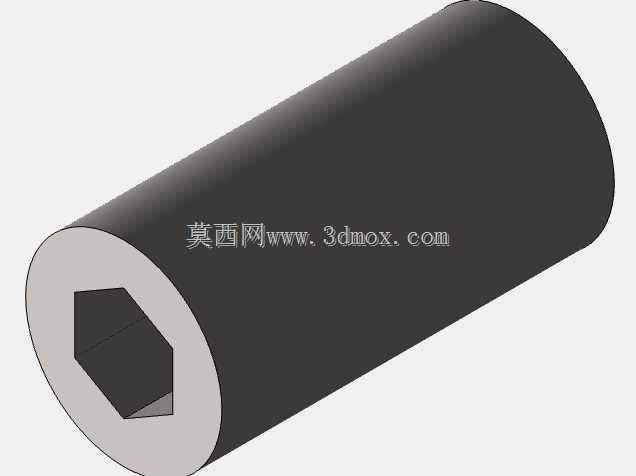

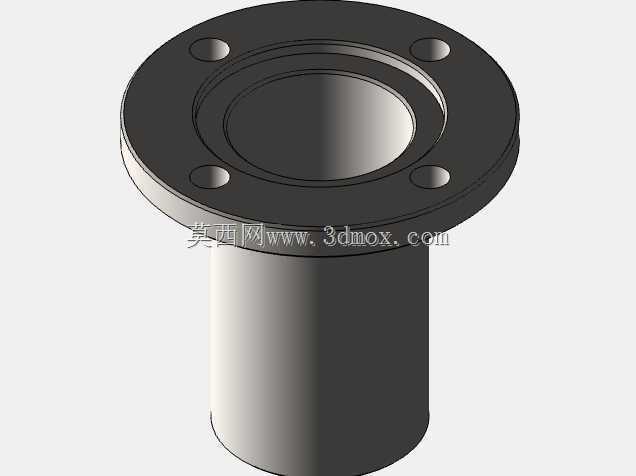

　　核心换热腔体竖立布置在底板另一侧，缸体下端通过圆形法兰盘与底板连接，法兰盘上沿圆周均布多颗紧固螺栓，保证缸体与底座连接的同轴度与密封可靠性，缸体内部为置换器与动力活塞的运动空间，下端为受热端、上端连通冷却散热结构，外部热源对缸底加热时，腔体内空气或者低沸点工质受热升压，推动活塞上行，热源移开或者冷却端带走热量后，腔体内压力下降，活塞在飞轮惯性作用下回位，循环往复带动转轴持续旋转。侧向伸出的摆臂集成了曲柄传动与飞轮配重功能，臂端的多组孔位分别用于连接连杆、装配配重块以及安装手摇启动柄，臂体与立板转轴之间采用轴承配合，降低回转摩擦阻力，即使温差较小、输入热能功率不高的工况下，也能顺利越过曲轴止点维持连续运转。

　　设计过程中首先围绕热力循环的相位匹配展开，置换器与动力活塞的运动相位差严格按照斯特林循环的理想相位角设定，保证工质在冷热端之间的流动时序和压力变化节奏精准匹配，避免相位偏差导致的功率损耗；其次对运动部件做了动平衡校核，在摆臂对应位置预留配重安装位，抵消活塞往复运动产生的惯性力，让整机运转更平顺；密封结构方面，缸体法兰结合面、活塞轴穿出端都预留了密封件安装槽，可适配橡胶密封圈或者石墨填料，减少工质泄漏，提升循环效率。整套模型完整还原了机架支撑、换热缸体、曲柄摆臂、紧固连接、运动传动全部核心部件，每一处配合面的公差、孔位的定位尺寸、零件之间的装配关系都按照实际可加工的标准搭建，既可以直接用于3D打印、小型机床加工制作实物原型，也能作为热机结构设计、机械运动仿真、装配工艺教学的参考载体，帮助从业者直观理解外燃机的能量转换逻辑与机械传动布局思路。
