开口销式圆柱销接接头结构设计

　　在常规机械传动与管路、杆件连接场景中，销接类接头承担着可拆卸、防松脱的核心连接功能，这款开口销接头的结构设计，正是针对中小载荷工况下快速装拆、防松限位的实际需求展开。从现场装配的视角来看，这类接头最常出现在轻型传动连杆、手动操作机构、小型设备的杆件铰接位置，也可用于气动管路末端的快接限位、检修频繁的设备外连部位——这些场景的共同特点是不需要承受极大的冲击载荷，但要求装配工序简单，运维人员无需专用重型工具即可完成拆装，同时在设备运行振动环境下不能出现轴向窜动、连接件自行松脱的问题。

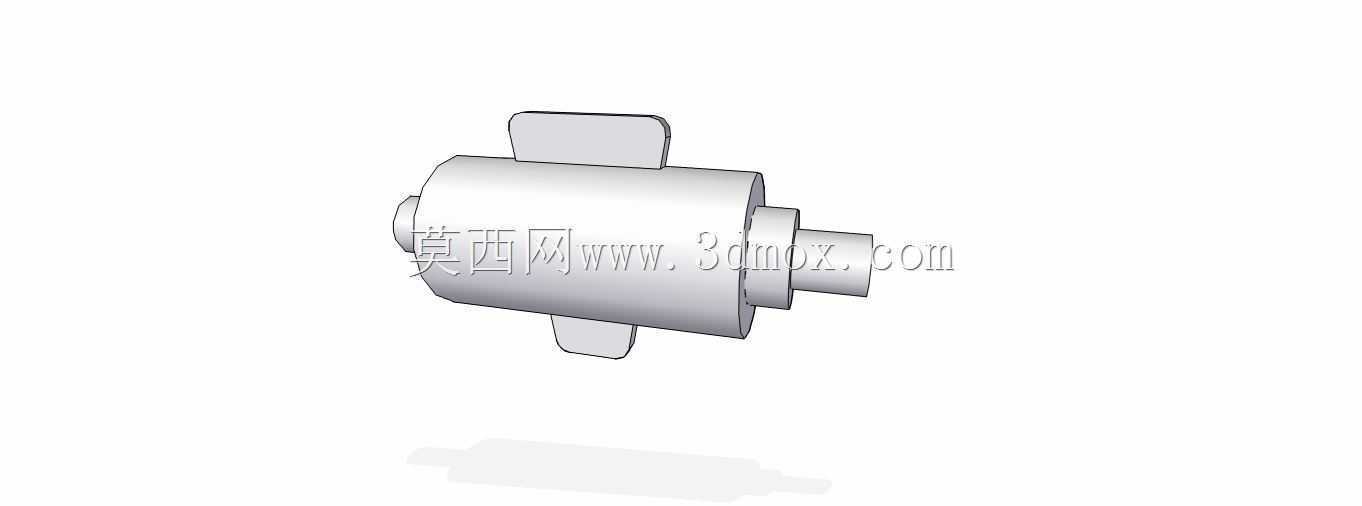

　　该接头主体采用阶梯圆柱的整体构型，中段为直径最大的主筒体，作为整个零件的受力基体，两端沿轴向延伸出不同直径的同轴轴颈：较粗的一侧轴颈可作为插接定位端，直接伸入待连接部件的预制孔内完成径向定位；较细的一侧轴颈则为开口销的穿装预留了安装位，轴颈末端径向加工有贯通销孔，开口销穿过销孔后掰开两翼，即可实现轴向限位，彻底避免接头从配合孔中滑出。主筒体的外圆柱面上对称伸出两个扁平凸耳，这一结构并非装饰特征：在实际装拆过程中，凸耳可作为扳手的夹持位，也能在部分铰接场景中充当周向止动面，抵靠在配对部件的限位槽内，防止接头自身随杆件转动，替代了额外加工扁位的工序，一体成型的结构也减少了焊接拼接带来的应力集中风险。

　　从设计思路的层面拆解，这款接头优先兼顾了工艺性与可靠性。整体回转体特征占比超过八成，主筒体、两端轴颈均可通过普通车削一次装夹完成加工，同轴度容易保证；对称凸耳可通过铣削或者锻造成型，中小批量生产时下料后经普通数控设备即可完成全部机加工序，不需要复杂的五轴联动加工，制造成本可控。径向销孔的位置设置在细轴颈的末端区域，距离轴肩预留了足够的安全距离：开口销装入后，销体与配对部件的端面之间留有少量间隙，既不会因装配公差累积导致销体被刚性夹死、拆卸时无法取出，也不会因间隙过大出现轴向窜动。开口销本身属于标准防松件，更换成本极低，在运维现场如果出现销体变形、磨损，直接更换同规格标准件即可恢复接头的限位功能，不需要整体报废接头主体。

　　外形尺寸与安装边界的设定完全围绕配合场景展开：主筒体的外径是整个零件径向尺寸最大的部位，设计时需保证主筒体与两侧待连接部件的端面留有贴合余量，装配后主筒体的两个端面分别抵靠两个配对件的接触面，承担轴向的压紧限位作用；两端轴颈的配合公差推荐选用间隙配合中的小间隙等级，既可以手工顺利插入配对孔，又不会因径向间隙过大产生晃动。两个对称凸耳的外伸高度需要控制在配对部件的避让槽范围内，若安装空间周边存在其他运动构件，需提前校核凸耳的回转半径，避免机构运行过程中凸耳与相邻零件发生运动干涉。穿装开口销的销孔直径需匹配选定的开口销规格，销孔轴线与接头轴线的垂直度需控制在机械设计常规公差范围内，防止开口销穿入后出现偏斜，导致两翼掰开后受力不均。

　　在实际工况适配方面，这款接头适用于常规室内环境下的中小载荷连接场景，若用于户外或者有腐蚀的工况，可将主体材质更换为不锈钢或者做表面镀锌处理，开口销同步选用不锈钢材质，避免锈蚀后无法拆卸。结构本身没有复杂的内腔或者易积液的死角，日常巡检时可直接观察开口销的状态，一旦发现销翼脱落、销体断裂，可立刻停机更换，排查故障的效率远高于不可拆卸的铆接接头。对于需要频繁调整杆件连接长度、定期拆解维护的机构，这种带开口销限位的接头形式，在装拆效率、维护成本、防松可靠性之间取得了非常务实的平衡，建模过程中所有特征参数化搭建，修改轴颈直径、筒体长度、凸耳尺寸时可快速驱动模型更新，能够直接适配不同规格的配对连接孔位，缩短非标设备的连接件设计周期。
