移动机器人标准行走轮结构设计

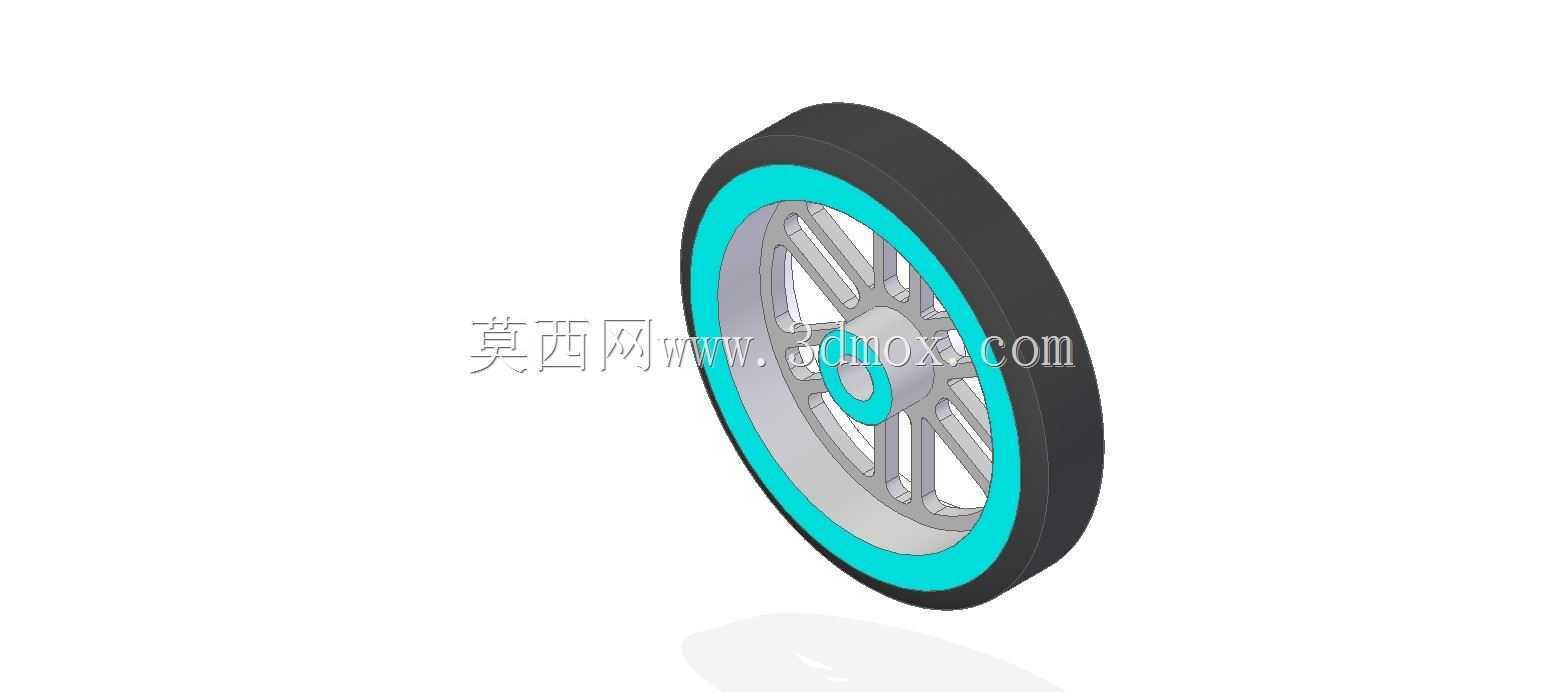

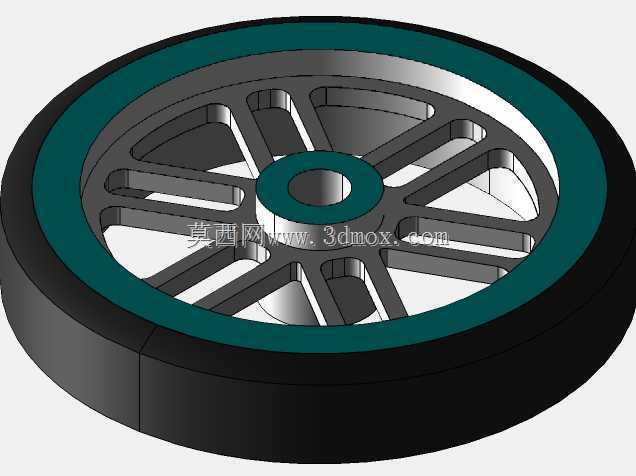

　　移动机器人在仓储分拣、车间物料转运、实验室巡检以及轻型服务设备中大量使用，行走轮作为直接接触地面并承担整机载荷的部件，其结构合理性会直接影响底盘运行稳定性、转向阻力、噪声水平和后期维护频次。这套轮体结构围绕中小载荷移动平台的使用需求展开，轮缘采用黑色高摩擦外圈，适配环氧地坪、水磨石、平整水泥地面以及室内硬质铺装路面，能够在直线行进和小半径转向时提供足够抓地力，同时缓冲地面微小不平带来的冲击，降低振动向底盘框架传递。

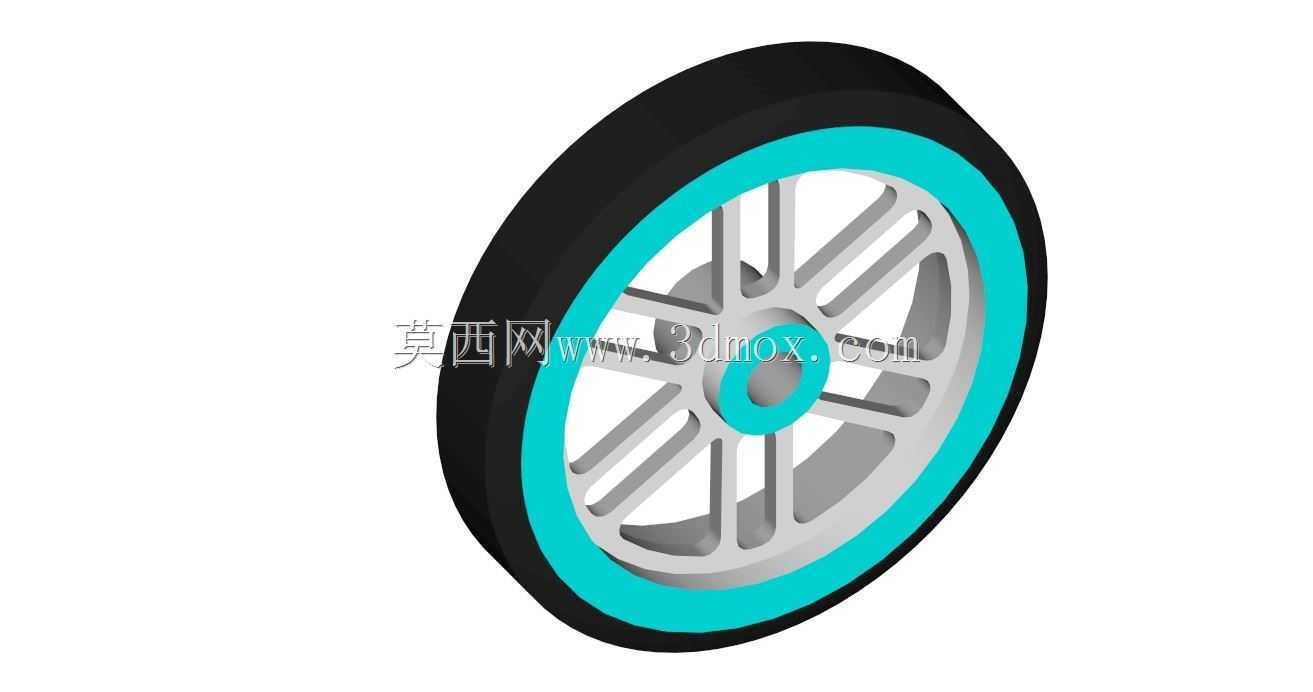

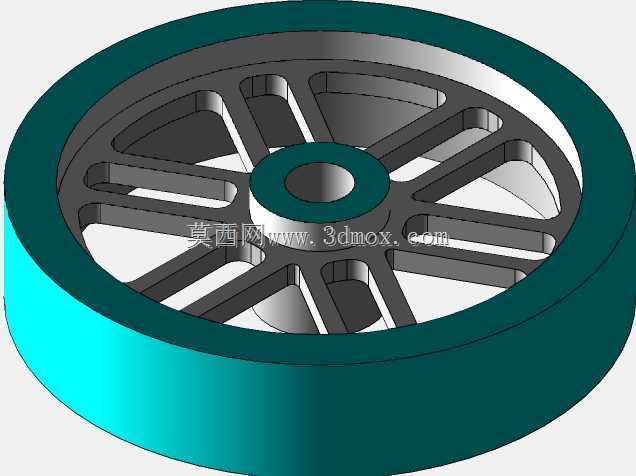

　　轮辋与轮辐采用一体化承载思路，青蓝色轮辋环带包覆于橡胶外圈内侧，既约束外圈径向变形，也形成清晰的装配定位面。内部轮毂使用浅灰金属质感结构，多根放射状轮辐从中心轮毂向外延伸，在控制整体重量的同时保留足够抗弯刚度；轮辐之间开设大面积镂空，可减少材料堆积，降低转动惯量，对机器人起步、停止和频繁加减速工况更友好。中心孔位与周边加强凸台用于匹配轮轴、轴承或驱动输出端，装配时需保证孔轴线与轮体回转中心重合，避免高速运转时出现偏心摆动。

　　从实际选型角度看，这类轮体更适合轻型AGV、差速驱动底盘、服务机器人和小型搬运平台。差速布局中，左右两轮分别承担驱动与支撑作用，轮径选择要兼顾越障能力和底盘高度：轮径过小，越过线缆槽、地面接缝或门槛时阻力明显增大；轮径过大，则会抬高整机重心，削弱启停和转向稳定性。设计时需要把轮体外径、轮缘宽度、中心安装孔、轮毂轴向长度以及轮辐外侧避让空间统一纳入底盘边界，确认轮体在旋转过程中不会与车架侧板、传感器支架、紧固件或外壳发生干涉。

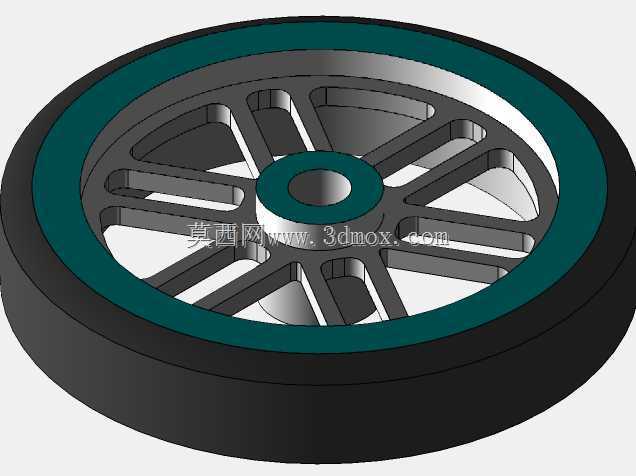

　　轮体外形采用圆盘式对称结构，橡胶外圈截面厚实，能够承受持续滚动带来的压缩变形。轮辋边缘设置环形限位，可防止外圈在侧向受力时脱层或移位；机器人原地转向时，轮胎与地面之间存在滑动摩擦，侧向力会集中作用在轮缘与轮辋结合处，因此该位置的圆角过渡和包覆深度十分关键。轮毂中心区域厚度较大，可将轴部载荷分散到各根轮辐上，减少孔口应力集中；轮辐与轮辋交接处保留连续过渡，避免尖角造成的局部薄弱。

　　在底盘布置阶段，需要结合驱动方式确定安装关系。若作为主动轮使用，中心轮毂通常与驱动轴、轮毂连接座或减速输出件配合，键、紧定螺钉、顶丝或法兰压盘均可作为防转方案，具体取决于载荷和扭矩大小；若作为从动支撑轮，则应优先保证轴承同轴度和转动灵活性，使轮体在被拖动时不产生卡滞。轮宽方向要留出轴向固定空间，轴端挡圈、锁紧螺母或压板不能突出到橡胶外圈工作区域，以免运行中摩擦地面或相邻构件。

　　地面适应性也是轮组设计不可忽视的部分。橡胶外圈适合室内洁净环境，具有一定吸振和降噪作用，但在油污、积水或松散碎屑较多的区域，需要评估抓地力下降和异物嵌入风险。轮辐镂空结构虽然有利于轻量化，但在粉尘较大的场景中，镂空处可能积累纤维、灰尘或颗粒，维护时应便于清理。底盘离地间隙由轮径和安装座高度共同决定，设计人员在布置电池、控制器和传感器时，应避免把低悬伸零件放在轮体正前方，防止越障时发生碰撞。

　　建模过程中，轮体可按外胎、轮辋、轮辐、中心轮毂和安装孔等特征分区构建。外胎通过回转轮廓生成基础环体，再依据材料包覆关系与轮辋配合；轮辐适合使用阵列方式完成均布结构，并在根部加入圆角和加强筋；中心孔、倒角、避让槽和安装面应单独保留特征，便于工程图导出和后续修改。装配检查时，除了确认静态干涉，还应模拟轮体绕轴旋转一周的包络空间，重点核对轮胎外圆、轮辋侧面、轮毂突出部与车架之间的最小间隙。

　　整体来看，该轮组结构把承载、减重、减振和安装定位集中在一个紧凑轮体中，适合移动机器人底盘开发阶段进行轮径匹配、轮系布局和驱动接口验证。工程人员可在此基础上根据目标载荷调整轮胎硬度、轮辐数量、中心孔规格和轴向连接方式，使轮体在承载能力、滚动阻力、转向灵活性和维护便利性之间取得平衡。
