滨松C4900高压电源模块结构设计

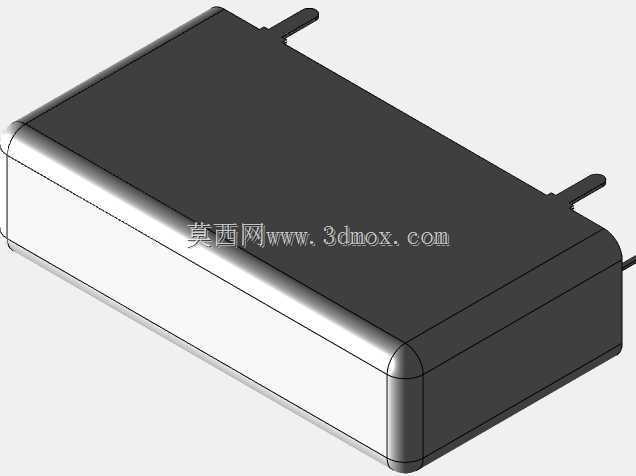

　　该三维结构围绕光电探测、小型分析仪器和高压偏置场景中的紧凑型供电部件展开，还原对象为带插针引出端的矩形灌封式高压电源模块。工程建模时没有把它当作普通盒体处理，而是重点表达黑色绝缘外壳、白色灌封端面、侧向伸出端子以及圆角过渡之间的装配关系，使结构工程师在整机布局阶段能够直接判断干涉、留隙和接线方向。

　　从实际用途看，这类模块常布置在探测器底座、光电倍增管附近或小型实验仪器内部，为需要稳定高压偏置的器件提供升压输出。它不同于开放式电源板，外部壳体承担绝缘、防护和定位作用，内部升压、整流、反馈及保护电路在完成装配后通常以灌封方式固定，因此外观上呈现出平整顶面与端部封胶区域。三维模型将封胶端面与硬质外壳的分界线、壳体拔模斜度和边角圆角分别建出，便于后续在剖视图或工程图中说明材料边界。

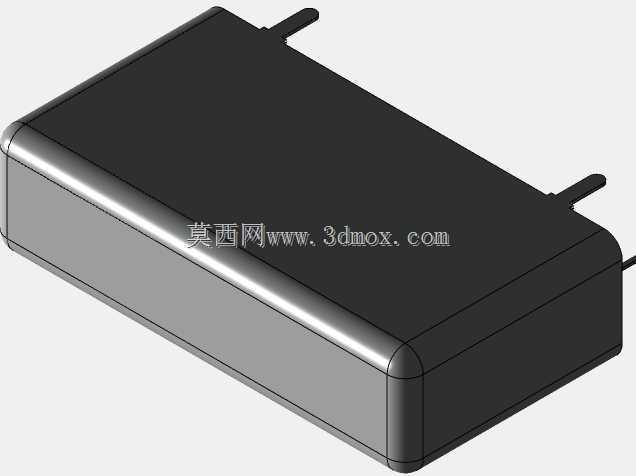

　　外形处理以长方体主体为基础，但并非简单拉伸。顶面采用大面积平面，适合在设备内贴靠绝缘隔板或预留散热间隙；长边两侧设置小圆角，降低灌封件和塑料外壳在边角处的应力集中。端部两个方向伸出的金属端子是整机布线的关键边界，建模时保留了端子从壳体侧面穿出的位置、粗细比例和伸出长度，端子根部与外壳之间的过渡区也做了表达。进行机柜或仪器内部排布时，不能只按主体矩形占用空间计算，还必须把端子长度、焊接或插接后的线束弯曲半径、高压导线对相邻金属件的爬电距离一并纳入。

　　安装思路上，该模块更适合依靠周边支架、压条或灌封底座进行限位，而不是在外壳上直接承受较大机械载荷。模型表面没有突出的法兰耳或螺钉孔，说明结构设计偏向轻量、紧凑和电气隔离。若在设备中使用，可在模块下方设置绝缘托槽，在侧面增加弹性压块，并在端子周围保留明显的高压隔离区。靠近端子的区域应避免布置低压信号接插件、金属外壳边缘和可触碰维护面；线束走向宜沿单一方向引出，减少高压导线跨过低压板卡的情况。

　　尺寸边界建模需要关注三类空间：第一是主体包络，即矩形壳体的长、宽、高以及圆角占用；第二是端子包络，两个侧向插针会改变最大外形轮廓，在自动装配和包装内衬设计时尤其不能遗漏；第三是安全包络，高压输出端周围应根据整机绝缘要求预留空气间隙和灌封或绝缘片位置。若将该模块放入三维总装，可先以主体作为定位基准，再把端子设为干涉检查重点，对相邻钣金、塑料支柱和线缆夹逐一校核。

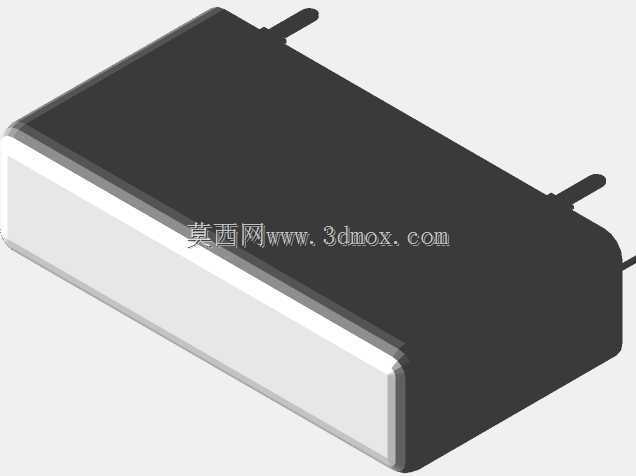

　　细节方面，壳体黑白分色并非单纯外观表现，也反映了不同材料和工艺区域的差异。黑色部分可理解为外部绝缘护壳，白色端部对应灌封或封胶面，二者结合后形成完整的防护体。模型边线保持干净，顶面无冗余按键、散热孔或标牌结构，突出其作为内置供电模块的属性。对于需要做设备展示、维修培训或结构评审的场景，该模型能够清楚呈现模块姿态、端子朝向和安装空间；对于电路板选型人员，则可借助外形包络评估其与探测器、支架、线束和外罩之间的配合关系。

　　在建模流程上，可先建立主体矩形块并按实物比例调整长宽高，再对端部和边角施加圆角；随后单独创建端子实体，按侧向伸出方向定位，并在根部保留与壳体相交的连续结构。封胶端面可通过分区着色或独立实体表达，避免在渲染时丢失材料分界。完成零件后，应在装配环境中复制实际安装姿态，检查端子是否与线槽、支架螺钉或外壳侧壁冲突，同时确认模块取出路径不会被周边零件阻挡。这样得到的结构不仅用于外观展示，也能服务于绝缘距离评估、线束布置和整机紧凑化设计。
