立式六棱柱体电力变压器结构造型

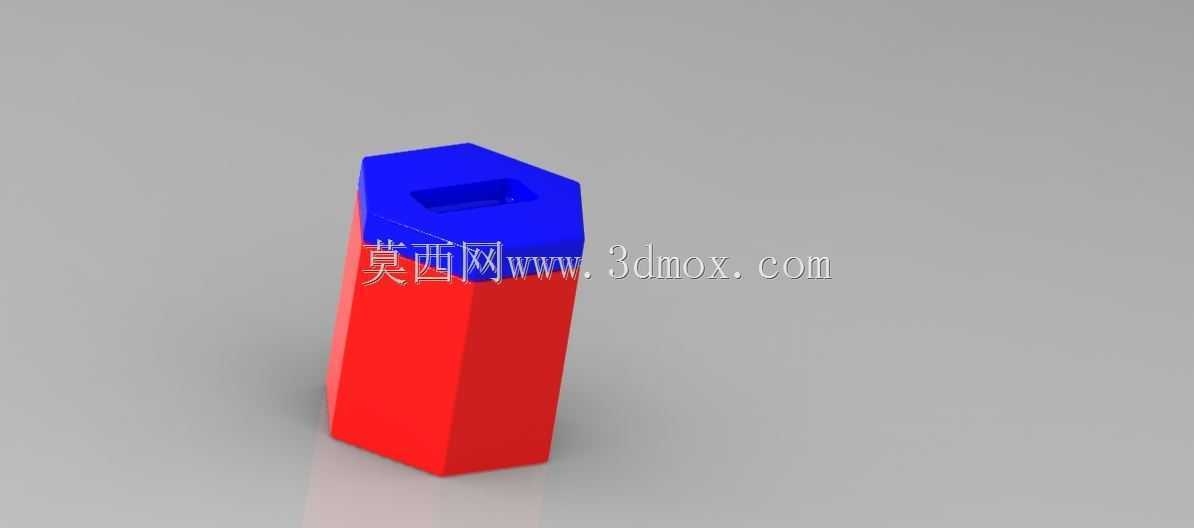

　　在配电设备的结构设计环节，这类立式六棱柱体的电力变压器造型，常出现在紧凑型户外柱上变、小型箱变内部的绕组封装方案推演里。做三维结构校核的时候，最先要敲定的是柱体的安装边界：底部红色段对应绕组与铁芯的下部封装区域，直接落在预制的槽钢安装基座上，基座的预埋螺栓孔位要和柱体底面的安装法兰对齐，预留出左右不小于五十毫米的检修操作间隙，避免后期运维时接线端子被周边线缆桥架遮挡。顶部蓝色段是高压侧的接线与绝缘封装区，顶面开出的矩形凹槽是预留的高压套管安装位，这个槽口的深度要匹配绝缘套管的插入行程，槽口周边的壁厚要满足爬电距离要求，哪怕是做概念阶段的外观结构验证，也不能把这个槽口做成纯装饰特征，否则后续出工程图时会出现绝缘件无法装配的问题。

　　从实际使用场景来看，这种六棱柱外形区别于常规方形变压器油箱，最大的优势是在柱上安装的狭小空间里，六个立面都可以布置散热翅片，气流顺着棱边流动时不会形成方形箱体边角处的涡流滞止区，自然散热的效率比同体积方箱高出不少。设计思路上，把整个柱体分成上下两段色彩区分，红色段覆盖的是铁芯、低压绕组、油浸式结构的储油腔下部，这部分的壁厚要承受内部绝缘油的静压，建模时要给内壁留出加强筋的布置空间，六根棱边的内侧都要加竖向加强肋，防止吊装时柱体发生侧向形变。蓝色段对应的是高压绝缘室、顶部接线端子排，这部分的材料一般选用高强度绝缘复合材料，和下部钢制油箱的连接面要做密封止口，止口的配合公差选H8/f7，既能保证密封胶条的压缩量，又能让现场装配时两段壳体顺利对位。

　　做三维建模的过程中，要先绘制正六边形的基准草图，六边形的对边尺寸决定了整个设备的最大横向宽度，这个宽度不能超过柱上安装横担的允许承载宽度，否则运输时无法通过乡村道路的限宽路段，吊装时也没法在两根电线杆之间的空位就位。柱体的总高度要拆分核算：下部红色段的高度要容纳铁芯叠片的总高度，加上底部油泥沉淀腔的余量，上部蓝色段的高度要留出高压接线端子的带电安全距离，顶面的矩形凹槽位置不能和六棱的棱边重合，要落在其中一个立面的中心区域，这样接线时操作人员可以正对槽口操作，不用侧身探到棱边位置，降低高空作业的风险。

　　结构校验的时候还要考虑吊装工况，整个柱体的重心要落在下部红色段的几何中心附近，顶部蓝色段不能布置过重的元器件，避免吊装时设备发生倾斜。六棱柱的每个立面都可以预留低压出线的敲落孔，根据现场接线方向的不同，选择对应立面开孔，不用像方形箱体那样只能在四个固定面走线，适配不同方向的低压线缆排布。在做干涉检查时，要把内部的绕组、铁芯、绝缘垫块、接线母排都装配进柱体内部，确认母排和壳体内壁的间隙满足电气安全距离，顶部凹槽里装入高压套管后，套管的顶端不能超出设备整体的高度上限，保证和上方架空线路的安全净距符合配电规范。这类造型的建模练习，能帮结构工程师快速理清紧凑型变电设备的空间分配逻辑，把外形约束、内部器件排布、安装边界、操作空间这几个核心要素在同一个模型里串联起来，避免后续详细设计时出现空间不足、装配干涉的硬伤。
