TRRS音频接口转接板结构设计

　　在消费电子原型开发、小型音频设备改装以及嵌入式开发板外设拓展场景中，音频接口的引脚引出一直是不少结构工程师会碰到的细节问题——常规TRRS插孔直接焊接飞线不仅容易出现引脚虚接、线序混乱，外露的焊点也容易在设备组装、调试过程中出现短路、引脚弯折的问题，这款TRRS插孔转接结构正是针对这类实际工程痛点设计的。

　　从功能特性来看，该结构集成了标准3.5mm规格的TRRS插孔本体，将插孔的四个独立引脚（对应Tip、Ring、Ring、Sleeve四个触点）分别引出到间距0.1英寸的标准排针焊盘上，排针焊盘的间距完全匹配通用面包板、杜邦线以及通用原型PCB的安装孔距，不需要额外做引脚转接处理，就能直接将TRRS插孔接入原型电路中。和常规立体声音频插孔不同，TRRS规格的四个触点除了可以实现常规立体声左右声道输出、公共接地之外，还能额外接入麦克风输入信号，或是适配部分便携影音设备的复合视频信号传输需求，覆盖手机外设、便携播放器、开源开发板音频拓展等多类场景的接口需求。

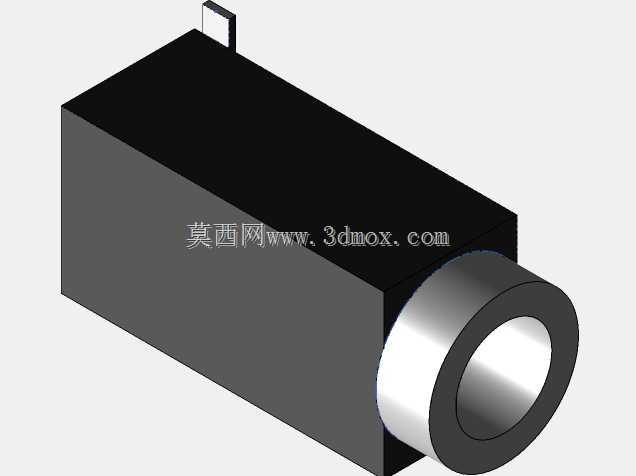

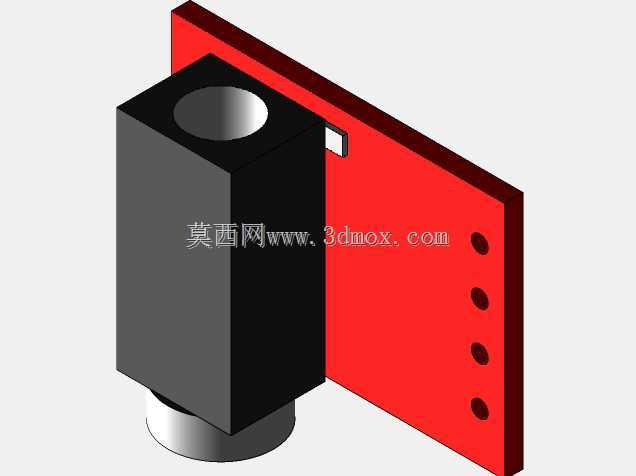

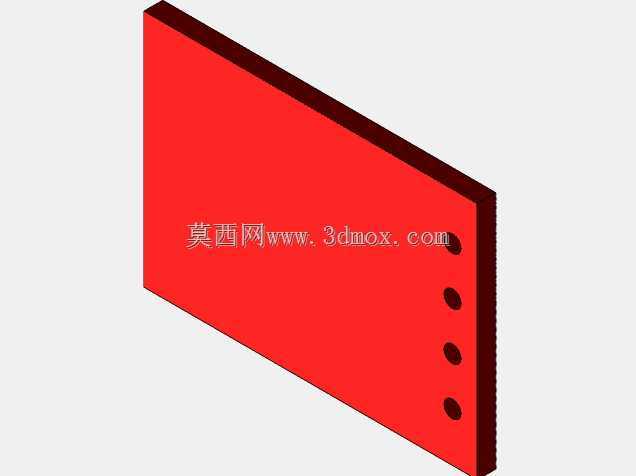

　　设计思路上，结构整体分为插孔本体与安装基板两部分，插孔本体采用卧式安装布局固定在红色安装基板上，插孔的插接方向垂直于基板平面，安装基板上预留了四个等距排列的圆形固定安装孔，安装孔的孔径适配常用M2规格的固定螺丝，可以直接将整个转接结构固定在设备外壳、原型支架或是开发板拓展位上，不需要额外设计定制固定支架。安装基板的外形边界做了直角规整处理，边缘没有多余的突出结构，在紧凑的设备内部空间中可以更好地贴合安装面，减少空间占用。

　　从安装边界尺寸来看，插孔本体的圆柱形插接端突出于基板正面，突出长度刚好匹配标准3.5mm音频插头的插入深度，不会出现插头插不到位导致的接触不良问题；基板背面的排针焊盘高度控制在常规直插排针的标准高度范围内，焊接排针后不会因为引脚过长导致安装时和其他元器件产生干涉。结构设计中特意将插孔的金属外壳与安装基板的固定位做了贴合处理，既可以保证插孔安装后的结构强度，避免频繁插拔导致插孔松动移位，也能通过金属外壳实现一定的屏蔽效果，减少音频信号传输过程中的外界电磁干扰。在实际选型使用时，工程师只需要确认安装面的预留空间满足基板的长宽尺寸，以及插孔前方预留足够的插头插拔操作空间，就可以直接将该结构整合到自身的设备设计中，不需要重新绘制TRRS插孔的封装、验证引脚线序，能有效缩短原型开发阶段的结构调试周期。
