阶梯传动轴配套键槽结构三维数模

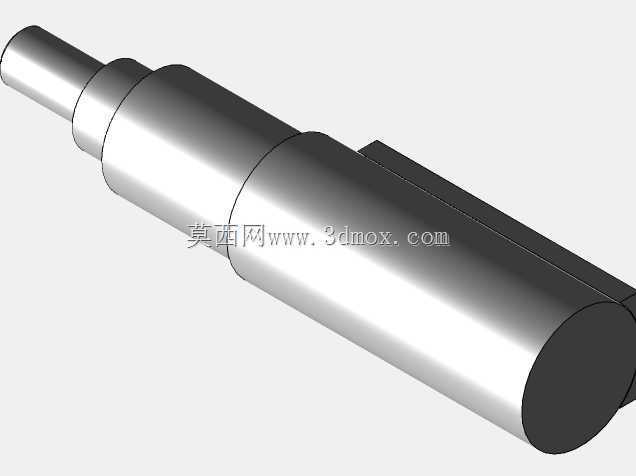

　　在常规传动单元的结构拆解里，轴类零件永远是扭矩传递路径上的核心载体，这套阶梯轴三维结构把回转支承、扭矩输出、周向定位几个核心功能整合在同一根回转体上，没有多余的装饰特征，所有外圆台阶、端面、键槽都直接对应装配工位的实际约束。从现场装配的顺序倒推设计逻辑，最左端的小直径轴段首先伸入配套轴承内圈，轴肩端面直接抵住轴承内圈侧面，控制轴承的轴向安装位置，避免运转过程中轴承出现窜动；相邻的第二阶轴径尺寸略放大，用来安装传动轮或者输入端联轴器，轴段长度预留了紧固件的锁紧空间，端面上可以加工中心孔，既方便车床加工时的顶尖定位，也能在后期动平衡校验时作为基准工位。中间最长的大直径轴段是整根轴的主体支承段，表面粗糙度要求控制在适合回转配合的区间，

　　这段轴径穿过设备箱体的支承工位，两侧可以分别布置轴承位，把整根轴的载荷分散到两个支承点上，降低悬臂载荷带来的弯矩峰值。轴侧加工出的平键槽是周向扭矩传递的关键结构，键槽的宽度、深度、长度都和配套平键的标准尺寸匹配，装配时平键一半嵌入轴体键槽，另一半嵌入轮毂对应的键槽，彻底消除轴和轮毂之间的相对转动，相比过盈配合的连接方式，键连接拆装更方便，后期维护时不需要大型压装设备就能完成轮件更换。做三维建模的时候，所有回转特征优先通过旋转特征生成，保证各段轴的同轴度基准统一，不会出现多次拉伸导致的轴线偏移；键槽特征采用拉伸切除方式生成，槽底和轴的圆柱面交接处保留工艺圆角，避免热处理和交变载荷作用下在应力集中位置萌生裂纹。

　　各段轴肩的过渡位置都设计了退刀槽和圆角，车削加工时刀具可以顺利退刀，不会在台阶根部留下加工残留，圆角半径根据轴径差匹配，轴径变化越大的位置圆角取值相应放大，分散应力集中。从安装边界来看，整根轴的轴向总长度需要和箱体内部的安装间距匹配，两端伸出箱体的轴段长度要满足联轴器、锁紧螺母的装配空间，轴的最大外圆直径要小于箱体端盖的内孔通径，装配时可以从箱体一侧顺利穿入，不会和箱体内壁、内部其他传动件发生运动干涉。实际工况里这类轴常见于减速传动单元、动力输出工位，工作时随动力源同步回转，把输入端的扭矩通过键连接传递到末端的执行轮件，轴本身要承受扭转力矩和径向的皮带拉力或者齿轮啮合力，所以建模时各段直径的梯度变化也符合载荷分布规律：

　　弯矩最大的中间支承位置轴径最粗，往两端载荷逐步降低的位置轴径依次缩小，既控制整体重量，也避免不必要的材料浪费。校核装配关系的时候，要逐一确认轴承内圈和轴段的配合公差、轮毂孔和对应轴段的配合公差，键槽的对称度基准要和轴的中心线重合，不然装配后平键会出现偏载，运转时键侧面受力不均容易出现压溃。轴的右端大端面可以根据需求加工螺纹孔，用来安装轴端挡圈，锁紧套在轴上的轮件，防止轴向窜动；所有棱边的锐角都做倒角处理，既去除加工毛刺，也方便装配时引导零件顺利套入，不会刮伤配合面。整个数模把轴类零件设计里的工艺合理性、装配可行性、载荷适配性都通过实体特征完整呈现，没有冗余结构，每一处直径变化、槽位、台阶都对应实际传动场景里的明确功能，结构设计人员可以直接在此基础上调取标准件库匹配对应轴承、平键、紧固件，完成整套传动组件的装配校验，也可以根据不同的载荷参数调整各段轴径、键槽尺寸，快速衍生出适配不同功率等级的传动轴变体，在通用机械传动、轻工设备输送、机床辅机传动这类场景里都有很高的复用价值。
