拱形轮式巡检探测小车结构设计

　　巡检探测类移动小车在厂区管廊、户外变电站、狭窄设备夹层以及非平整铺装路面的日常运维场景中，承担着替代人工抵近采集现场状态、排查隐蔽点位风险的作用。常规矩形底盘的移动平台在跨越碎石、浅沟或者小幅凸起障碍时，底盘下缘很容易被地面凸起剐蹭，两侧行走轮的贴地行程也会被刚性车架限制，遇到局部起伏路面容易出现单轮悬空、驱动力流失的问题。这套结构采用拱形弯梁作为主承载框架，将车架中部整体向上抬升，把行走轮组布置在拱形框架的两端低位，从根源上拉大了底盘中部与地面之间的通过间隙，在碎石路面、花岗岩铺装的户外场地行进时，碎石颗粒、路面接缝凸起都不会直接磕碰车架主体。

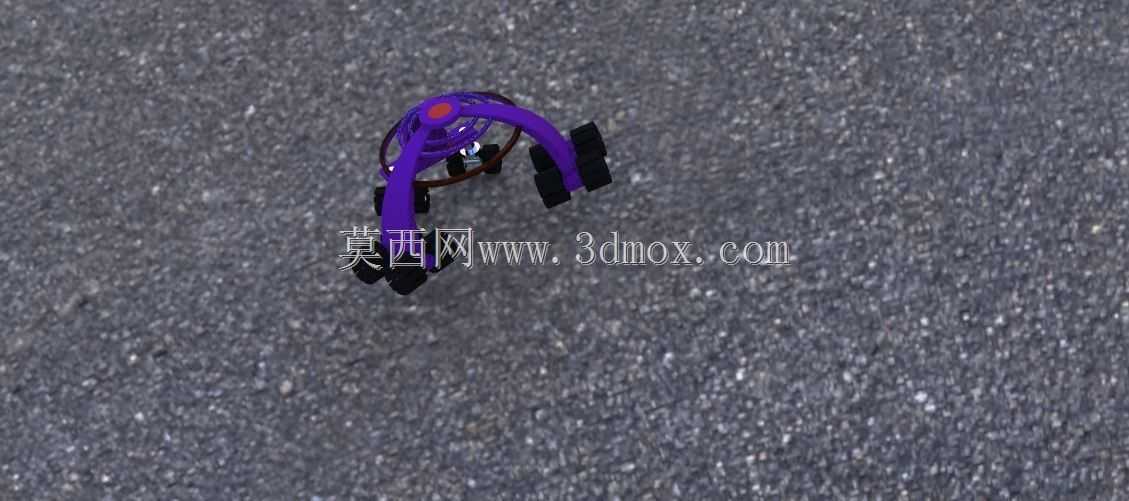

　　从结构布局来看，拱形主梁采用圆管弯制成连续弧形，管材自身的截面惯性矩在承受竖向载荷时表现稳定，弧形走向又能把轮端受到的冲击载荷顺着弯梁切线方向分散传递，不会在直角焊接位置形成应力集中。框架顶部设置圆形安装座，可搭载探测传感器、摄像模组或者小型采样组件，安装座的中心位置与整车重心尽量重合，避免探测端偏重导致行进过程中车头翘动。两侧轮组通过块状连接座固定在拱架下端，连接座预留多组装配孔位，可根据实际载荷需求调整轮距宽度：在狭窄通道内作业时收窄轮距，提升通道通过性；在户外非平整路面作业时加宽轮距，增大侧向支撑跨度，降低转向时侧翻风险。

　　行走轮选用带一定厚度的橡胶胎面，轮芯与连接座之间的装配位预留轴承安装空间，轮轴横向贯穿两侧支座，保证两轮同轴度。橡胶胎面在碎石路面可以缓冲颗粒带来的高频振动，避免拱架顶部搭载的精密探测元件被持续振松，同时胎面的花纹纹路能提升与硬质花岗岩、沥青路面的摩擦系数，起步和转向时不会出现打滑空转。整车没有额外设置复杂悬挂结构，依靠拱形弯梁自身的弹性形变吸收小幅路面冲击，结构零件数量少，在户外多尘、偶尔遇水的工况下，故障点远低于多连杆独立悬挂方案，运维人员拆开轮端护罩即可完成轴承润滑和轮胎更换。

　　设计过程中首先要锁定的边界是整车通行宽度与拱架下方离地间隙，常规户外巡检通道的设备间距多在六百毫米以上，将整车最大宽度控制在四百五十毫米以内，就可以顺利从设备侧方的巡检通道穿过；拱架最低点离地高度设定在一百二十毫米以上，常见的碎石粒径、路面坑洼落差都不会触碰车架。轮径选择需要兼顾越障高度与整车重心，过小的轮径遇到三十毫米以上的凸起障碍就会被顶住，过大的轮径又会抬升整车重心、削弱转向稳定性，这里将轮径控制在一百毫米左右，可稳定跨越四十毫米以内的竖向障碍，同时顶部探测模组的安装高度仍保持在便于信号收发的区间。

　　装配逻辑上，拱形弯梁与两端轮座采用定位止口配合，焊接前先通过工装固定弯梁弧度与两轮轴的平行度，避免焊后出现轮组偏磨、行进走偏的问题。顶部圆形安装座预留通用螺孔阵列，可适配不同规格的探测模块，不需要改动主车架就能完成功能拓展。整车的电气走线可以顺着拱形圆管的内部空腔穿行，外露线缆全部收纳在管内，既避免户外行进时线缆被周边枝条、设备棱角勾挂，也能减少粉尘、雨水对线束接头的侵蚀。

　　在实际工况验证中，这类拱形底盘小车在铺满碎石的户外场地上往返行进时，拱架下方的富余间隙可以让碎石直接从车架下方穿过，不需要像平底底盘那样频繁绕行避让凸起；在平整花岗岩铺装路面上，弧形车架的重心分布均匀，转向时四轮接地压力差值很小，搭载的探测画面不会出现剧烈抖动。针对不同作业场景，还可以在轮座外侧加装防护挡板，阻挡行进中卷起的碎石撞击拱架中部的元器件，也可在拱架内侧预留配重安装位，当顶部搭载较重探测设备时添加配重块，进一步把整车重心约束在轮组支撑多边形的中心区域，提升坡道启停的稳定性。
