电力设备配套安装用金属框架结构件

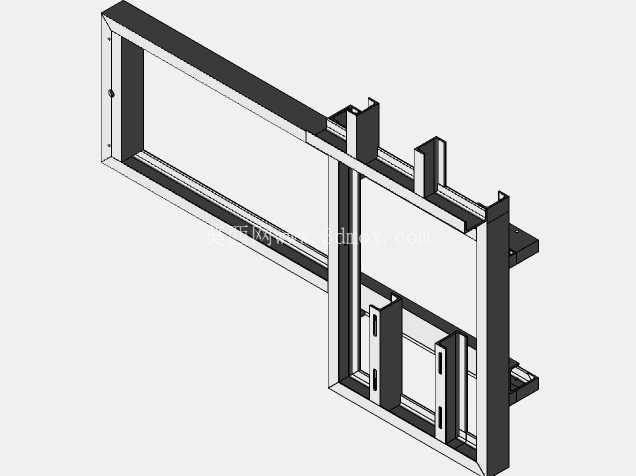

　　在电力输配、工业电控设备的现场安装环节，这类金属框架结构件是承载核心电气元件的基础载体，多数应用在户内配电柜体、电源变压器配套安装工位，用来固定线圈模组、接线端子排以及外围防护面板，替代传统零散焊接的支架结构，减少现场安装的配钻、焊接工作量。从结构设计逻辑来看，整个框架采用等截面薄壁型材拼接成型，主承载梁沿长度方向通长布置，截面选用带安装槽的冷弯型材，不需要额外焊接螺母，所有安装点位都可以通过槽内滑块螺母实现位置微调，适配不同尺寸规格的变压器元件固定需求。

　　框架的横向分隔梁做了错位布置，避开了变压器线圈的出线端位置，预留的走线空间可以容纳高压侧、低压侧的分层布线，避免强弱电线路交叉干扰，同时分隔梁上预留的长圆孔可以适配不同线径的线束固定卡扣安装。在安装边界的处理上，框架的侧边预留了与柜体侧板连接的固定孔位，孔位间距匹配标准电控柜的安装模数，不需要现场重新打孔定位，框架底部的支撑脚做了外翻边处理，增大与安装基础的接触面积，降低局部压强，即使在厚度较薄的柜底板上安装也不会出现局部变形。

　　从功能特性上看，整个框架没有多余的装饰性结构，所有折弯、开孔都服务于安装固定需求，型材的壁厚经过受力校核，在承载满配变压器元件重量的情况下，长边的挠度控制在允许范围内，不会因为长期承重出现梁体下弯变形，影响元件的安装精度。设计过程中优先考虑了装配的便利性，所有拼接节点都采用可拆卸的角码连接，不需要专用焊接设备就可以完成组装，后期如果需要调整内部安装空间，只需要松开角码螺栓就可以移动分隔梁的位置，适配不同容量的变压器安装需求。框架表面没有做复杂的涂装处理，保留了金属材质的基础防护层，在户内干燥的使用环境下可以满足防锈需求，同时接地端子直接在框架主梁上冲孔成型，不需要额外焊接接地柱，保证整个框架的电气连续性，满足电控设备的接地安全要求。

　　在实际使用场景中，这类框架除了配套电源变压器安装，也可以作为低压配电单元的承载机架，安装空开、接触器等电控元件，框架侧边预留的卡槽可以直接插入防护隔板，将不同功能的电气单元分隔开，避免检修时误触相邻带电部件。框架的外形尺寸适配标准柜体内腔的安装空间，推入柜体后可以直接通过侧边的固定孔与柜体立柱锁紧，不需要额外的转接件，整体装配效率相比传统焊接支架提升六成以上，同时可拆卸的结构也方便长途运输，拆分后的部件可以平板包装，减少运输过程中的体积占用，降低物流环节的磕碰损伤概率。
