英伟达Jetson纳米嵌入式开发板结构

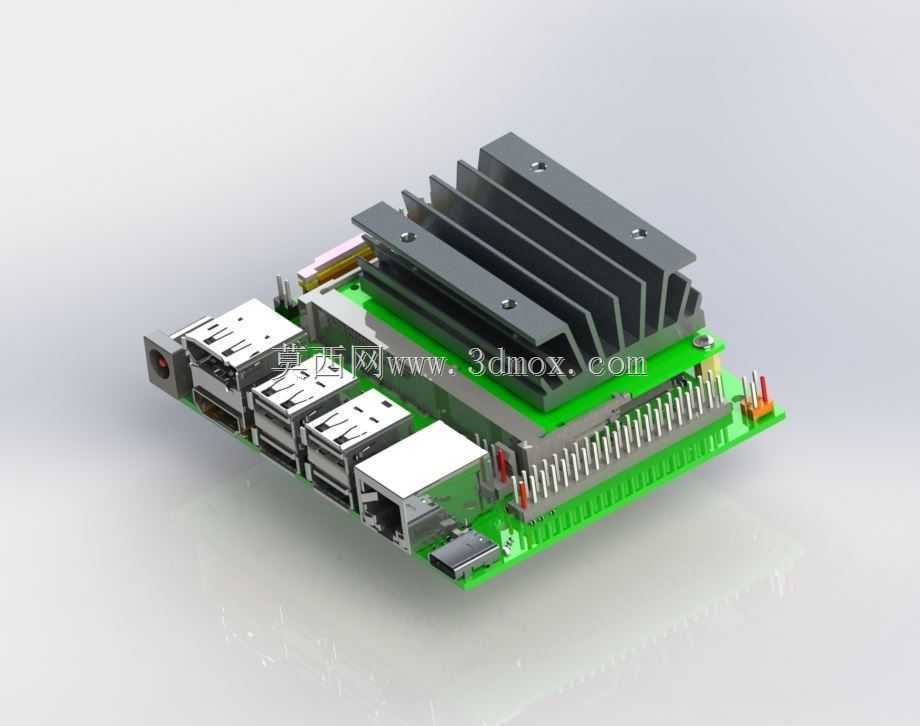

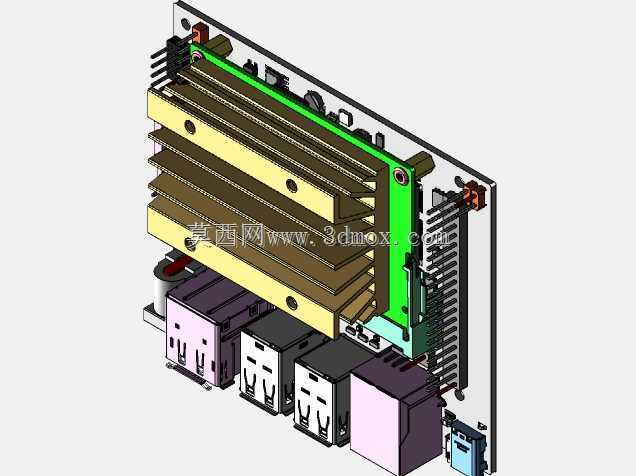

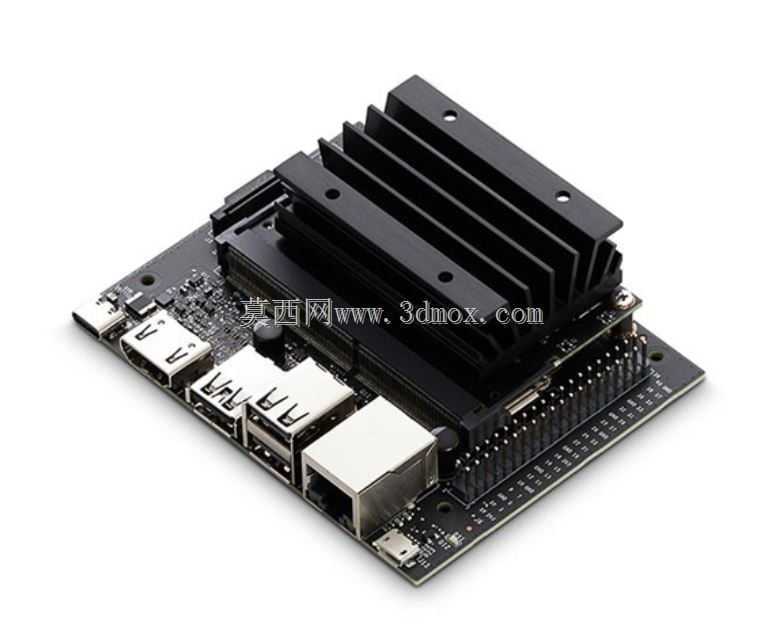

　　这套三维结构围绕边缘计算场景中的嵌入式主控板展开，核心对象是一块集成处理器、存储、网络、USB、GPIO排针和散热组件的单板计算机。实际项目里，这类板卡常被放进机器人底盘、智能相机、工业网关、小型AGV、教学实验台或视觉检测盒中，承担图像采集、传感器接入、逻辑控制、网络通信和本地推理等任务。建模时没有把电路板仅当作一块平板处理，而是将板边接口、排针高度、网口凸台、USB堆叠区域、供电接口、固定孔以及上方散热器的占用空间一并表达，便于在整机布局阶段判断干涉、走线和维护开口。板卡本体采用绿色PCB着色，目的不是强调外观颜色，而是在装配体中快速区分基板、金属接口、黑色塑胶件、银色散热片和引脚。绿色基板上可以看到多组接口沿板边布置：USB接口集中在一侧，适合外壳前面板开孔；以太网接口位于相邻边，便于网线插拔；GPIO排针沿板边长距离排列，针座直立，外接扩展板或线束时需要预留上方和侧向空间；供电及视频相关接口则根据板卡实际边缘位置形成独立边界。散热片是整机结构设计中最容易被忽略的部分。模型中黑色铝制散热片通过多道平行鳍片增加换热面积，底部贴合处理器区域，顶部鳍片之间形成连续风道。若设备采用自然冷却，外壳上方应保留通风孔并避免线缆压在鳍片上；若采用风扇强制风冷，风道方向最好顺着鳍片槽走向，使气流从一端进入、另一端排出。散热片高度直接影响上盖内表面距离，结构工程师在堆叠外壳时不能只按PCB板厚计算，而应把鳍片最高点、绝缘间隙、防震泡棉和装配公差一起纳入。

　　安装边界方面，板卡四角的固定孔决定了底板螺柱位置，螺柱高度既要让板底焊点离开金属底板，也要兼顾下方走线空间。靠近板边的接口不能被支架遮挡，尤其是USB、网口和电源口，需要在面板上保留插头插入后的深度。排针区域若用于连接扩展模块，应在上方留出插拔和锁线空间；若设备长期处于振动环境，单纯依靠排针摩擦并不可靠，通常需要增加压板、线束固定点或选用带锁连接器。从功能特性看，这类开发板的价值在于把计算、通信和通用输入输出集中在一小块板上。结构设计时要围绕“可连接、可散热、可固定、可维护”四个条件展开。可连接体现在面板开孔与接口位置一致，插头插拔不与外壳棱边冲突；可散热体现在处理器热源到散热片再到周围空气的路径顺畅；可固定体现在螺柱、

　　减振垫和壳体筋位共同限制板卡位移；可维护则要求拆开上盖后能够观察指示灯、更换跳线或接入调试线。外形建模还应关注接口的阶梯状轮廓。USB接口金属外壳和黑色塑胶芯部高度不同，网口外侧带有弹片和灯位，排针由塑料基座与细密金属针组成。若这些细节被简化成方块，虽然外观近似，但在做干涉检查时会误判可用空间。比如USB插头插入后会向外延伸一段长度，网线水晶头还带有弹片卡扣，外壳开口若只按接口本体尺寸绘制，实际装配就可能出现插不到位或拔取困难。板上元件的高低差也影响内部堆叠。散热片属于高部件，接口金属壳属于中高部件，PCB表面贴片电容、电阻和芯片则较低。布局内部支架时，高部件区域应避免压到，低矮元件区域可在保证绝缘的情况下布置加强筋或导线槽。

　　若整机需要通过EMI测试，金属散热片与壳体接地、接口屏蔽壳搭接以及线束走向都要在结构阶段预留条件，不能等样机完成后再靠胶带或铜箔补救。在机器人和视觉终端中，板卡通常与摄像头板、电机驱动板、无线模块或底座支架共同装配。三维模型能够帮助设计者把主板放在维护方便且通风良好的位置，同时让前面板接口朝向操作者，让排针朝向设备内部线束区。对于紧凑型外壳，还可以依据模型剖切检查上盖与散热片之间的间隙、侧板与插头之间的距离、底板螺柱与焊点之间的安全距离。整体来看，该结构不是单一零件造型，而是一个面向嵌入式设备集成的板级装配参考。它把PCB、接口、排针、散热片和安装关系组合在一起，适合在外壳设计、支架设计、机柜布置和教学演示中作为空间校核依据。
