三串18650锂电池组带保护板装配结构

　　这套三串18650锂离子电池组的三维结构，面向RC模型动力、小型便携设备以及低压电力系统的供电改造场景，核心是把三颗标准18650圆柱电芯通过串接组合成标称11.1V的动力供电单元，再搭配现成COTS规格的BMS保护板完成焊接装配，最终形成具备过充、过放、过流防护能力的可充电储能模块。

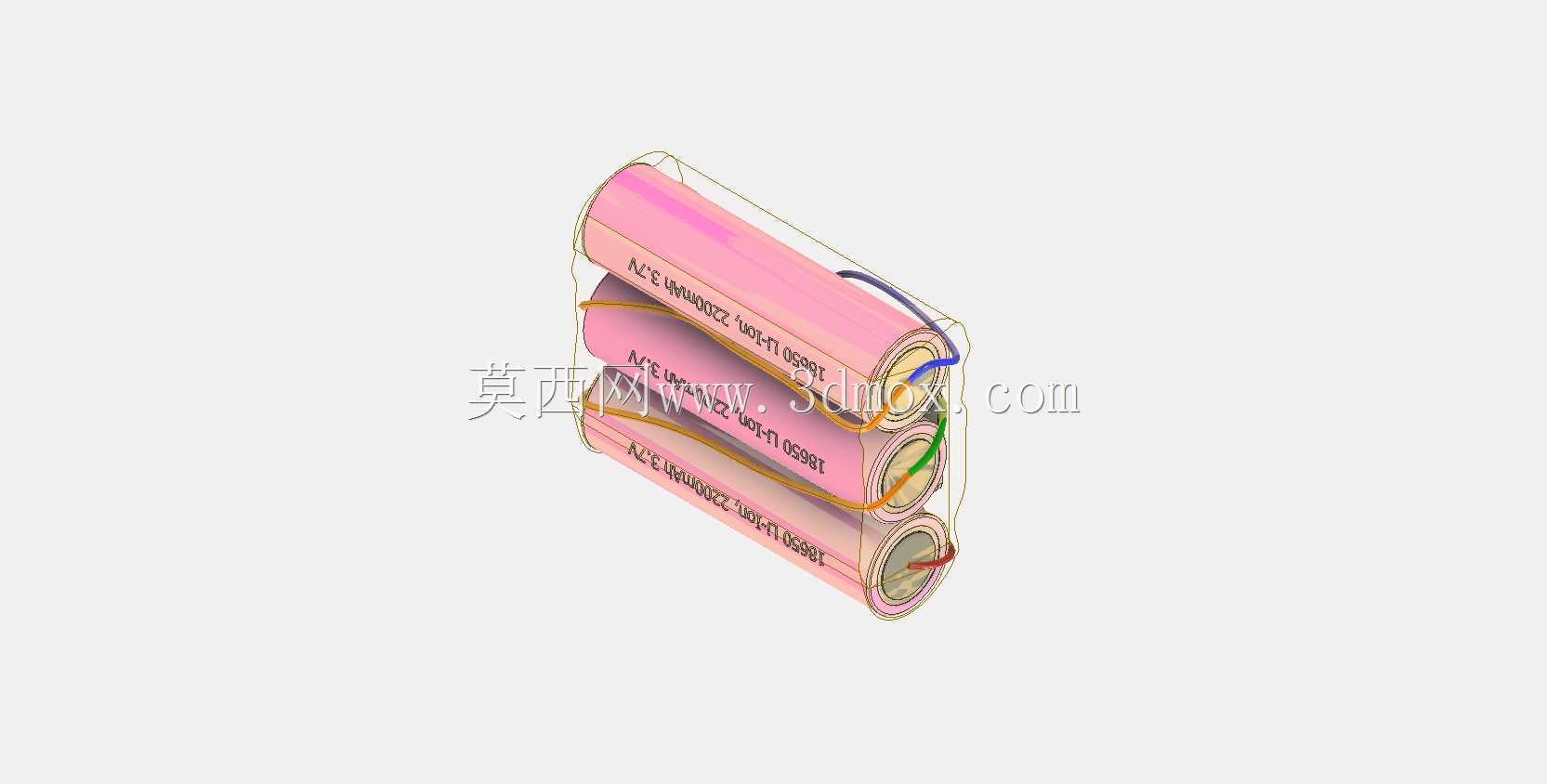

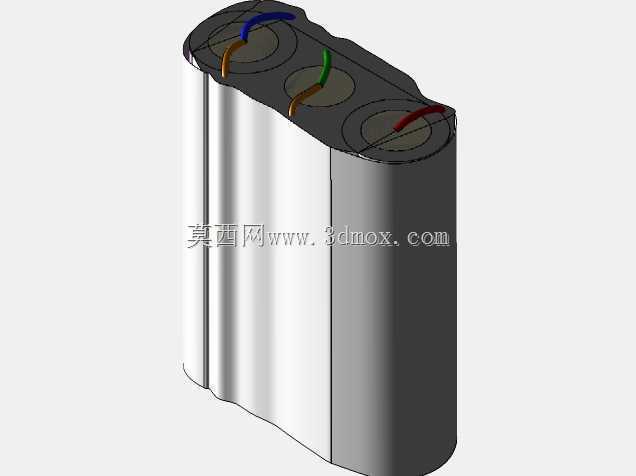

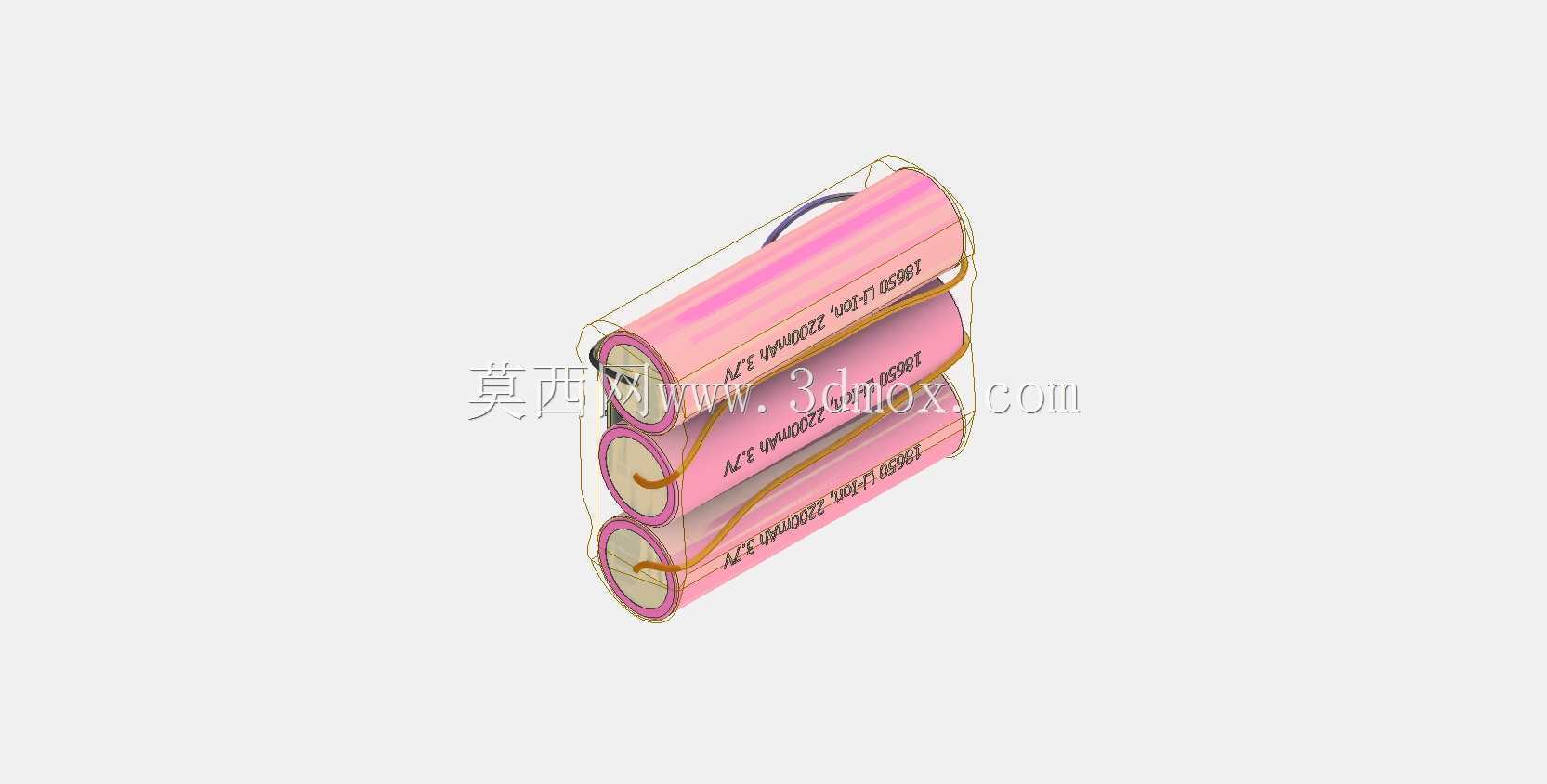

　　从实际装配逻辑来看，电芯采用并排贴合的紧凑排布方式，三颗圆柱电芯轴线平行，整体外轮廓接近长方体，电芯外侧预留两层棉带包裹的空间，棉带一方面起到电芯之间的绝缘隔垫作用，避免圆柱外壳在振动工况下发生摩擦破皮短路，另一方面可以缓冲RC模型越野、便携设备跌落时的冲击，同时在电芯持续大电流放电发热时，棉带的多孔结构也能辅助均温，减少局部热量集中。建模时特意把棉带的包覆厚度做了实体还原，结构工程师在做整机电池仓适配时，可以直接按照包覆后的最大外轮廓预留安装间隙，不用再额外叠加绝缘层的装配余量。

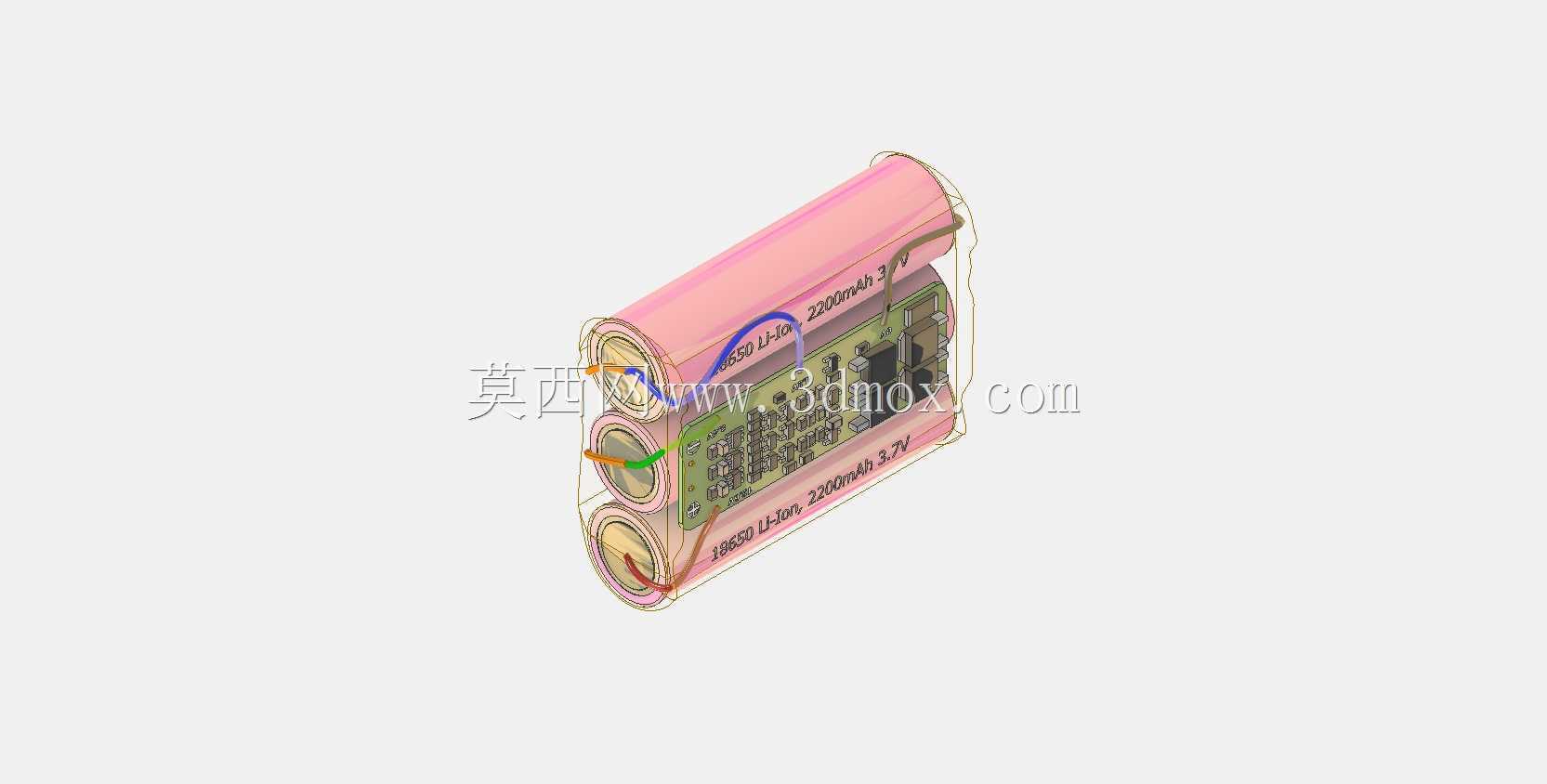

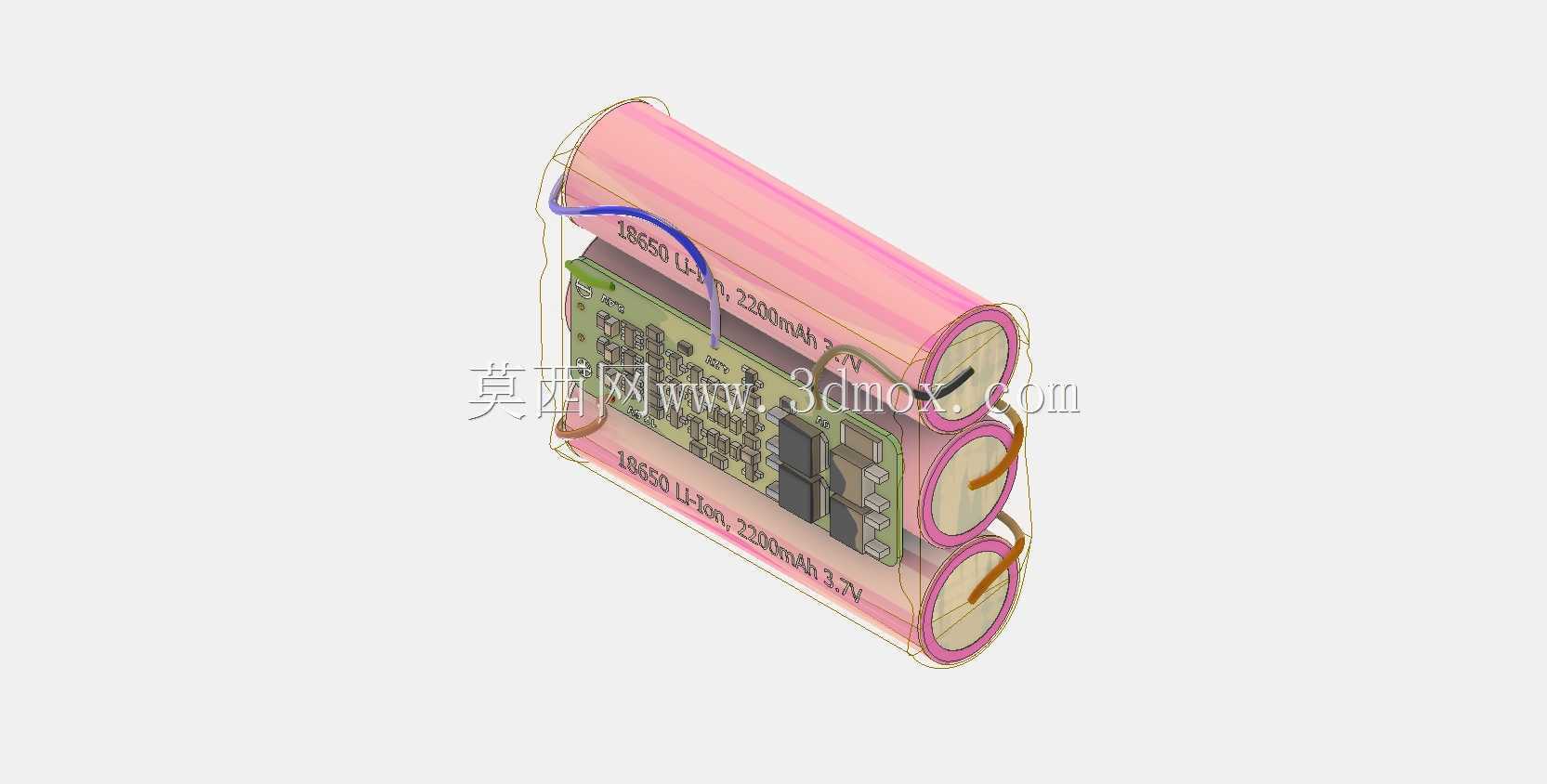

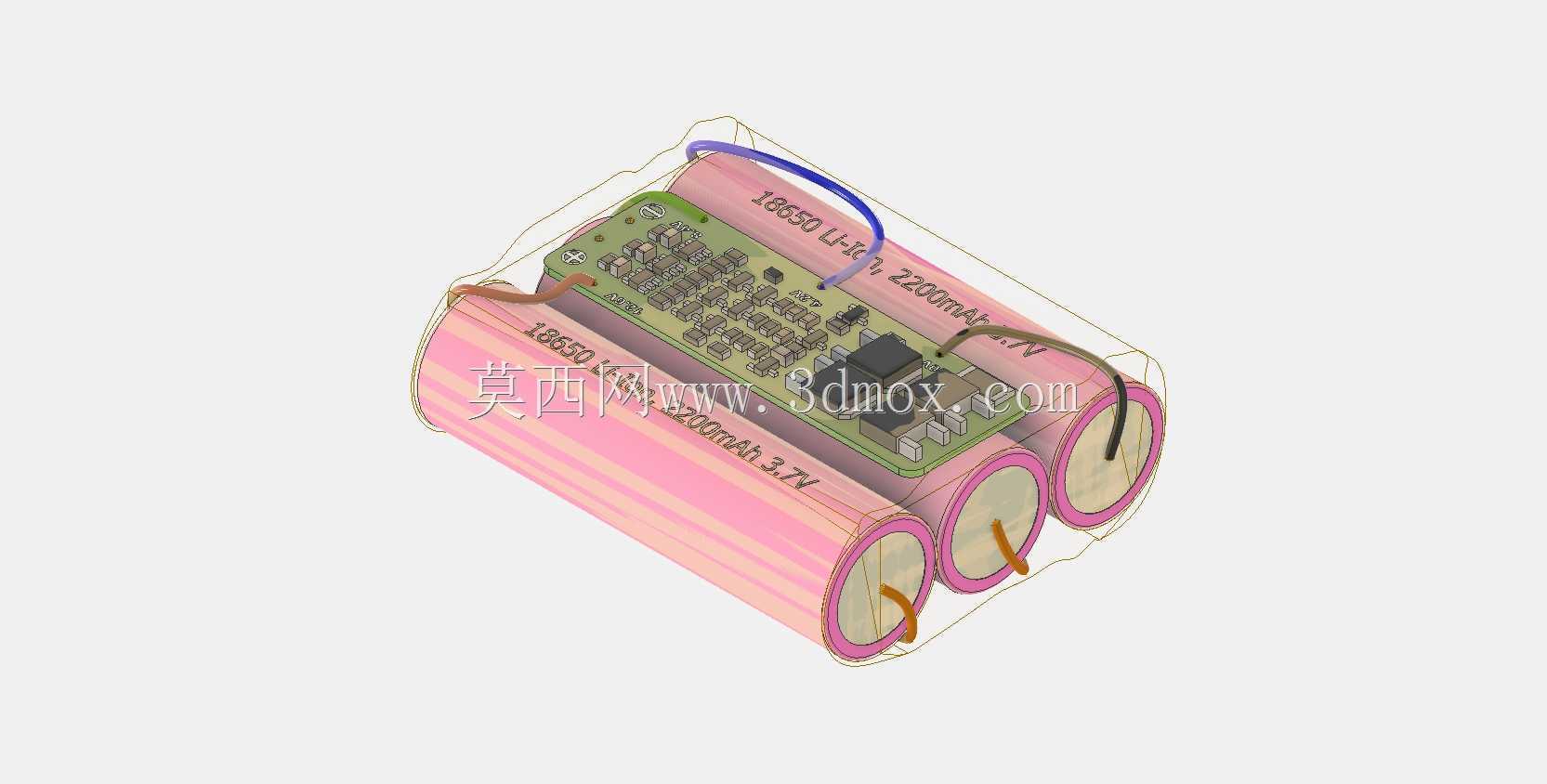

　　BMS保护板布置在电芯组的顶部端面，板上的采样走线、功率输出线都按照实际焊接路径做了1:1的走线还原，不同颜色的导线分别对应串联节点采样、总正总负输出，每一段线束的弯曲半径、走线避让位置都贴合真实焊接工艺：导线从保护板焊盘引出后，顺着电芯侧壁的间隙向下延伸，串联镍片或者导线的连接点落在电芯端部的极柱位置，不会出现线束交叉挤压、弯折角度过小导致线芯断裂的问题。对于需要重新适配不同RC车型或者电力终端设备的场景，这套走线结构可以直接调整输出线的长度和端子形式，原有电芯和保护板的相对位置不需要改动，大幅缩短二次改型的建模周期。

　　安装边界方面，整个电池组的宽度由三颗18650电芯的直径叠加棉带厚度决定，长度匹配单颗18650电芯的标准长度加上端部焊点的突出尺寸，高度方向除了电芯本体直径，还要叠加顶部BMS板的元件高度、焊点凸起以及线束弯折后的占用空间。在做设备电池仓设计时，需要在保护板元件上方预留至少2mm的安全间隙，避免元件被仓壁挤压脱落，电芯两侧的棉带包覆层可以和仓壁采用轻度过盈配合，依靠摩擦力固定电池组，也可以额外增加绑带或者泡棉压条进一步限制窜动。

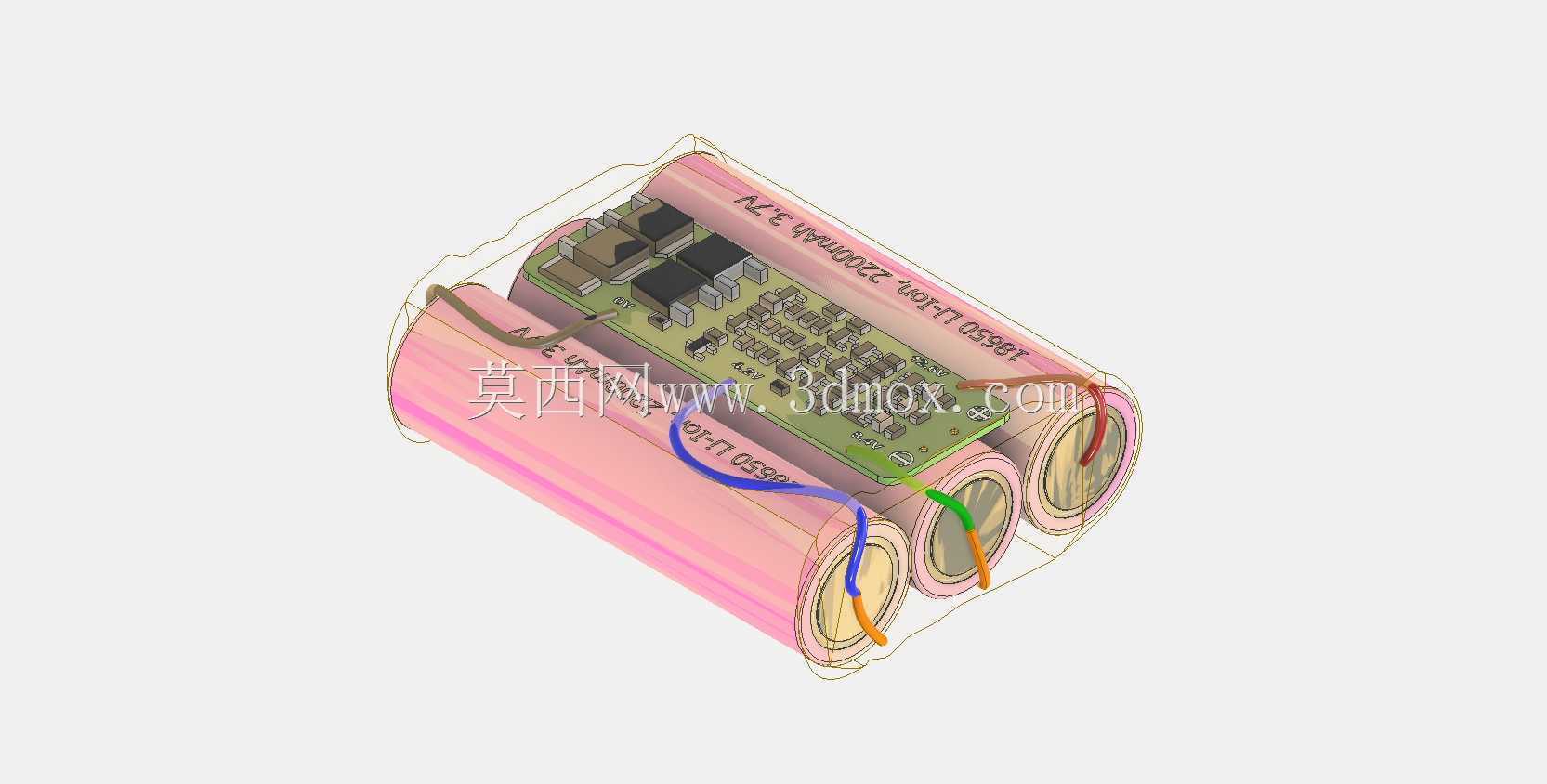

　　功能特性上，这套结构完整还原了电芯串联的电气连接逻辑：三颗电芯依次首尾串联，BMS板的三个采样点分别接入每两节电芯的连接节点，实时监测每一串电芯的电压，充电时平衡各串电压，放电时当任意一串电压降到下限就切断输出，大电流工况下如果超过保护阈值也会触发关断。模型里把保护板上的芯片、电阻、电容等元件都做了简化但位置准确的实体建模，结构评审时可以直接核对元件和周边结构的安全距离，避免后期装机出现元件干涉、绝缘距离不足的隐患。

　　设计思路上没有采用一体化注塑外壳的方案，而是用棉带包裹的开放式结构，一方面是针对小批量定制、RC玩家自行改装的场景，不需要开模做外壳，降低试制成本，后期更换电芯、维修保护板也只需要拆开棉带即可操作；另一方面棉带的包覆层可以根据不同设备的仓体尺寸灵活调整缠绕层数，在空间特别紧凑的设备里可以减少缠绕层数压缩整体体积，在振动强烈的越野模型上可以增加缠绕层数提升缓冲能力。输出线束的末端预留了足够的走线长度，设计人员可以根据整机的安装位置，自行调整线束走向，更换不同的接插件，适配航模、便携检测设备、小型储能电源等多种不同的供电需求。整套模型把所有零件的装配关系、线束路径、绝缘层厚度都做了精准还原，不管是做电池包结构设计、设备仓体适配，还是教学演示锂电池组装配工艺，都能直接作为参考结构使用。
