锂离子13串48伏电池管理系统结构

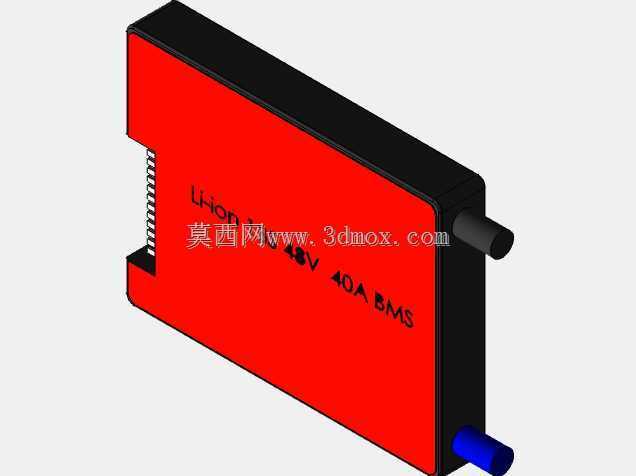

　　该结构围绕13串锂离子电池组的管理与保护需求展开，主体采用扁平盒式布局，适合安装在空间高度受限、需要贴近电池包侧面布置的储能或动力系统中。外壳正面为大面积红色面板，侧边与端部采用黑色框架结构，整体轮廓接近矩形薄板，便于在电池模组、设备仓或机架内部进行贴装。模型中保留了主壳体、侧向线束接口、端部出线柱以及安装边界等关键结构，能够直观反映BMS在实际电池包中的占用空间和装配关系。

　　从应用场景看，13串锂电方案常见于48V级电动车辆、低速代步设备、移动储能电源、工业辅助电源以及小型动力平台。BMS位于电池组与负载之间，承担单体电压采集、充放电回路控制、过充过放保护、过流判断、温度监测和均衡管理等功能。该结构在设计上把控制板封装在封闭壳体内，外侧通过集中式接插区域连接电池采样线，端部则预留功率回路连接位置，使强弱电走线相对分离，减少线束交叉。

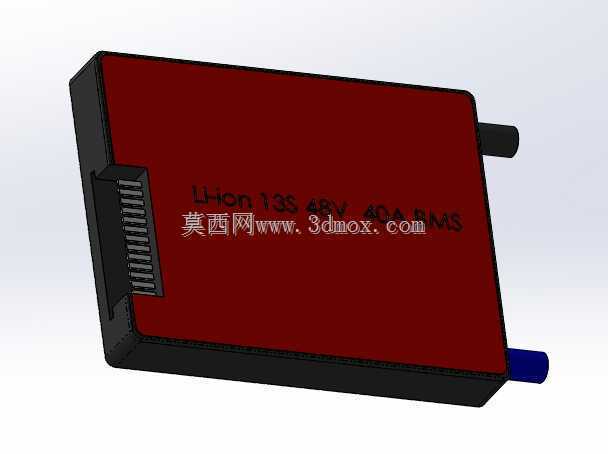

　　壳体的薄型化思路与电池包堆叠方式密切相关。13串电芯在成组后通常形成长条或矩形模组，BMS若采用过高箱体，会侵占电芯排布空间；而扁平外壳可以沿模组侧壁固定，在不显著增加电池包宽度的情况下完成控制单元布置。模型左侧可见多通道接口区域，接线端呈规则排列，对应多串电芯的采样输入。该区域采用侧向开口和限位结构，有利于线束按序接入，也便于在装配时区分B-、B1、B2等采样节点，降低错接风险。

　　端部两个突出的圆柱连接特征体现了功率路径的布置方向。较粗的功率连接端用于大电流充放电回路，短柱结构可作为铜排、线缆端子或外接连接件的安装参考。设计时需要重点保证功率端与采样接口之间的爬电距离和电气间隙，同时让主电流路径尽量短直，避免细长走线带来的压降和发热。对于40A级持续工作场景，壳体周边还应考虑铜排截面积、接线端子压紧方式以及温升对邻近塑料件的影响。

　　外壳造型并非单纯装饰件，它同时承担绝缘、防护、隔离和固定作用。红色主面板提供较大的标识面，可在实物中标注额定串数、电压等级、电流能力和接线说明；黑色边框则形成侧向加强和包覆，使内部电路板不直接暴露。模型边缘做了折线和台阶处理，这类结构在注塑或钣金加工中可提高壳体刚度，减少大面积平面薄板的翘曲。侧边突出的小轴状结构可用于定位、绑扎或与相邻电池支架配合，安装时能够限制BMS沿板面方向滑移。

　　在尺寸边界方面，结构设计需要同时满足电路板尺寸、连接器高度、功率端子长度和外部绝缘距离。扁平盒体的厚度主要由最高元器件、采样插座和焊装间隙决定；长度方向需覆盖13串采样线的接插宽度，并在两端保留走线弯折半径；宽度方向则要兼顾功率端子伸出长度和固定边距。若将该BMS放入电池包，建议在壳体与电芯之间保留绝缘片或支撑筋，在连接器附近预留手指插拔和线束弯曲空间，在功率端周围避免布置易受热影响的薄壁件。

　　建模过程中，接插件阵列、壳体开槽、端部柱体和面板标识是需要重点控制的部分。采样口的间距不能只按视觉均分，而应与实际插头极距、线序宽度和防呆结构匹配；外壳开口要略大于连接器本体，但又不能过大导致防护能力下降。功率端的位置应与系统主回路方向一致，若电池包总正、总负从端部引出，BMS贴侧安装可缩短主回路；若线束从同一侧出线，则需要调整壳体朝向，避免功率线跨过采样线束。

　　该模型对电池包结构设计的价值在于，它不仅呈现了BMS外观，也明确了控制单元在成组布置中的空间关系。工程师可据此检查电池仓内安装面、线束通道、接插方向、维护可达性和绝缘隔离方案，也可在后续详细设计中补充散热垫、固定螺柱、灌胶区域或防护盖等结构，使电池管理系统与电芯模组、支架和外箱体形成完整可靠的装配体系。
