可折叠便携充气式太阳能供电板结构

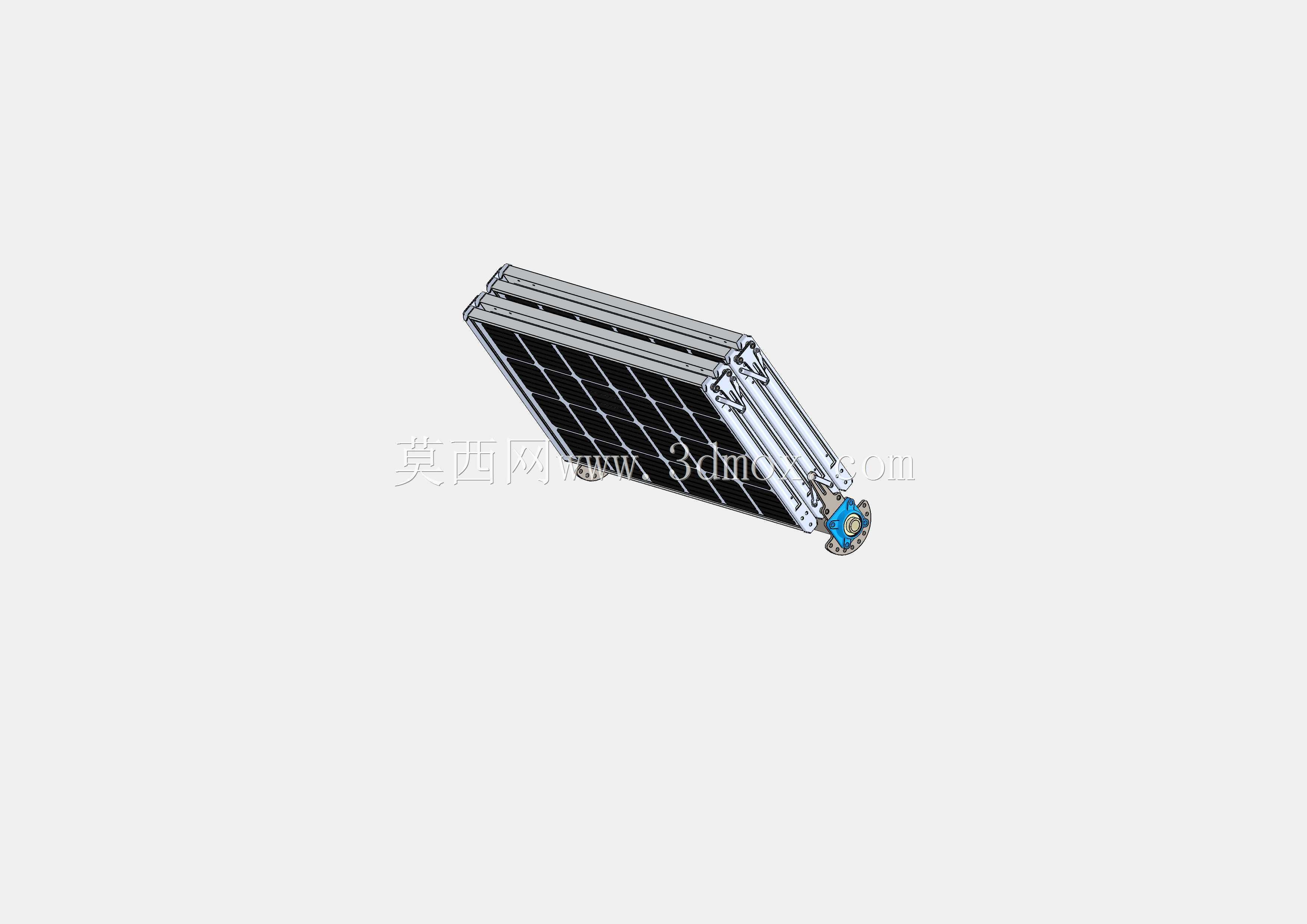

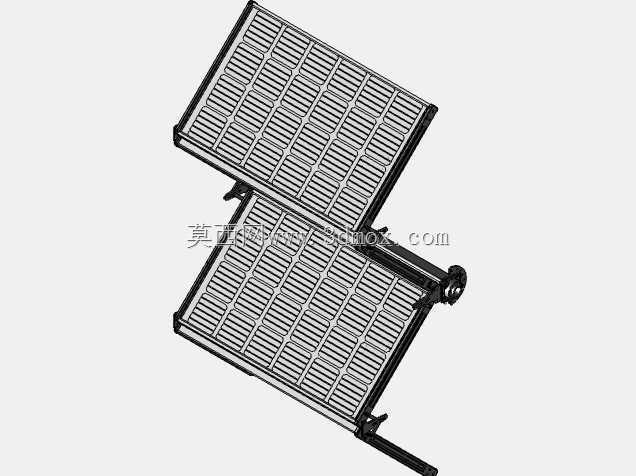

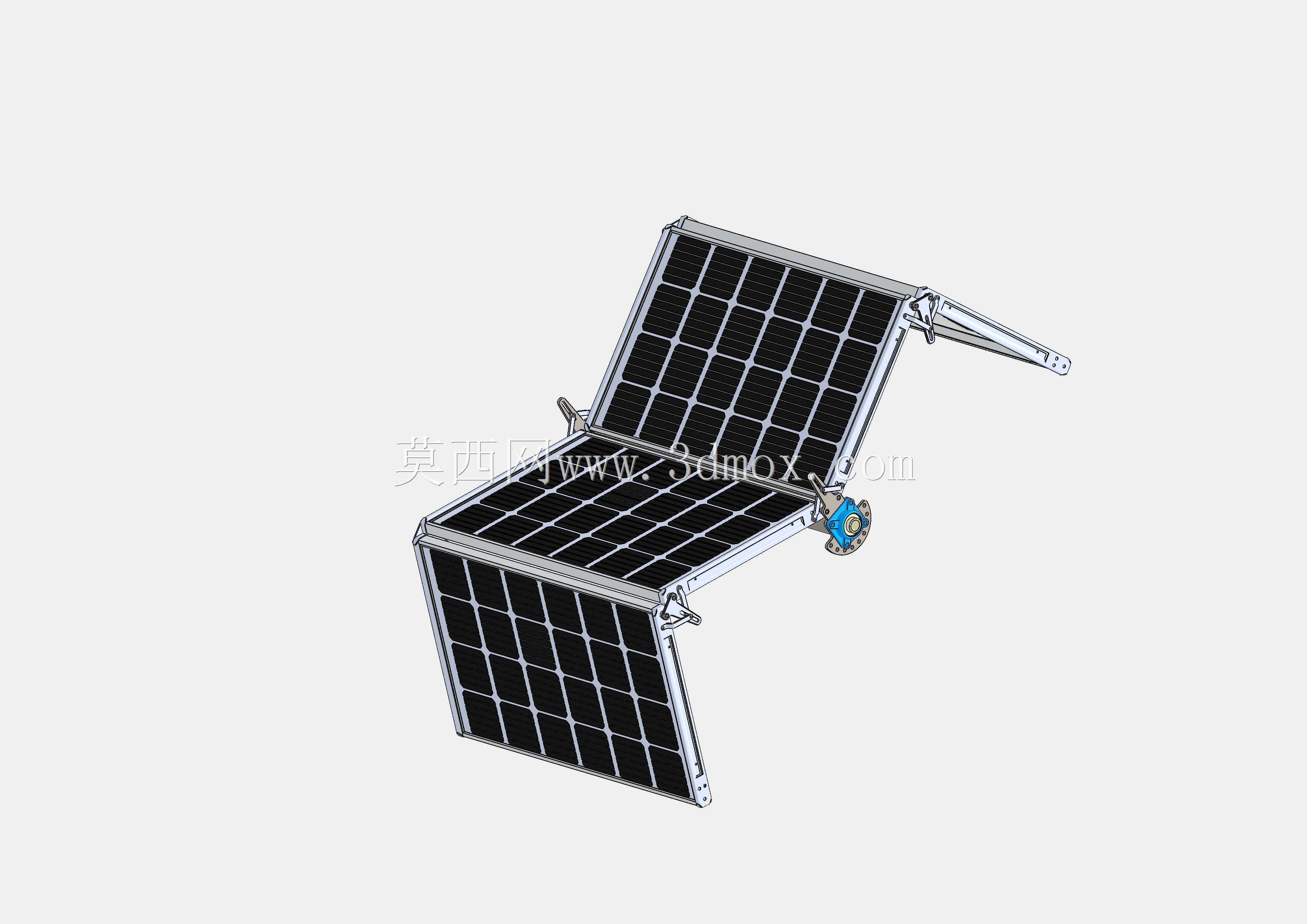

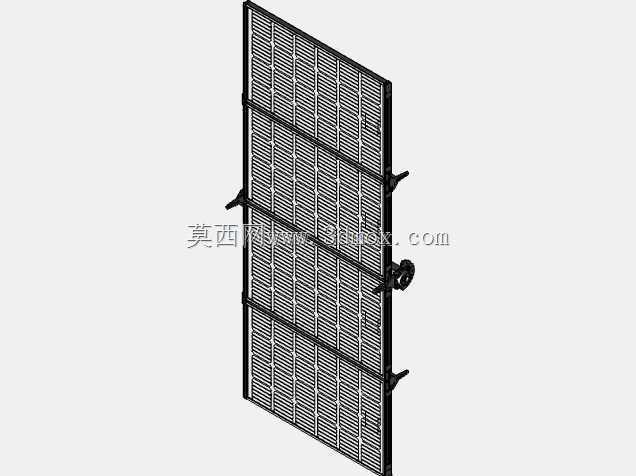

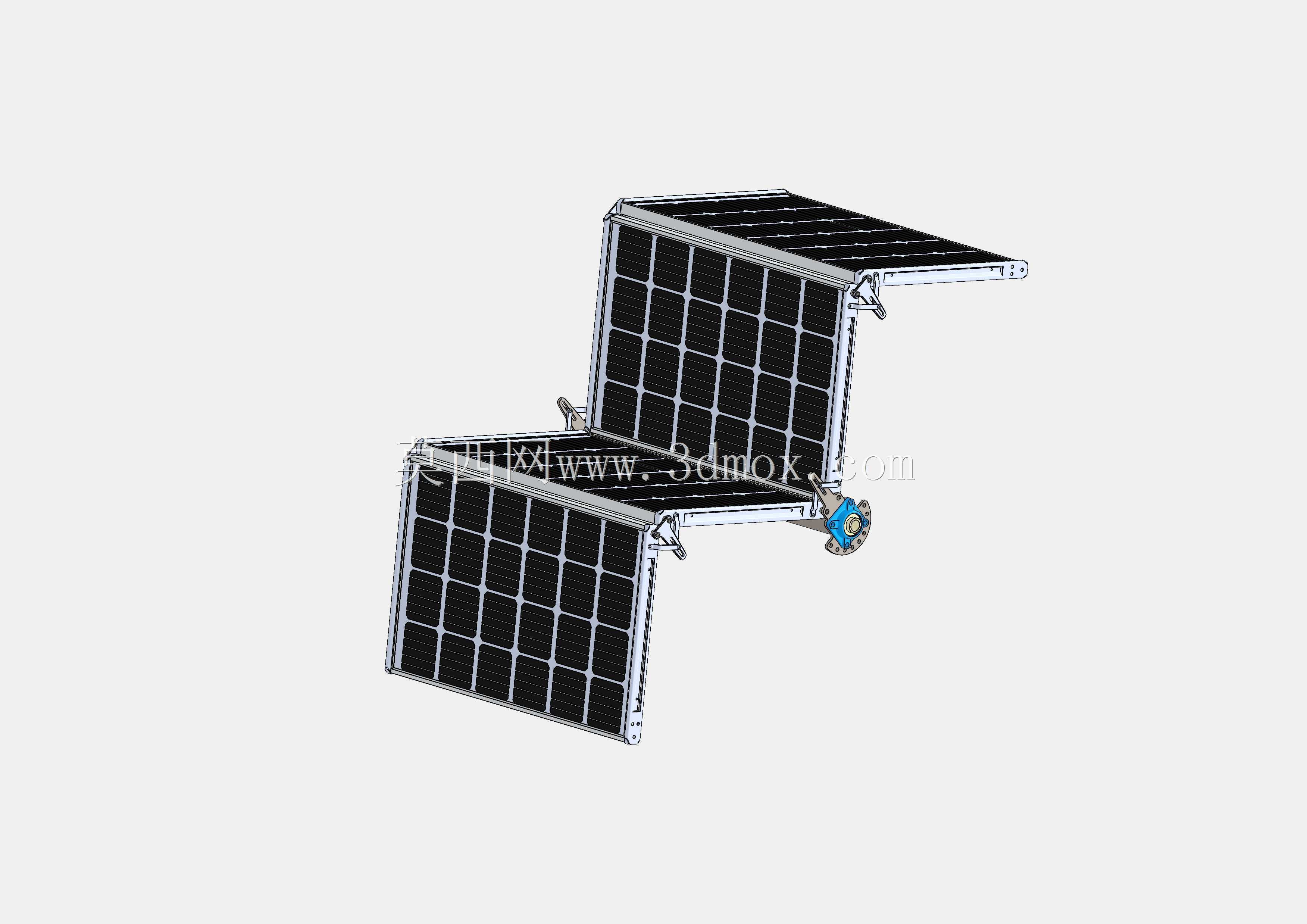

　　这套可折叠太阳能电池板结构面向野外临时供电、应急抢险、露营驻点、偏远区域监测设备以及小型移动作业场景设计，核心思路是在保证光伏受光面积的前提下，把传统刚性光伏板的固定框架转化为可分段收拢、可快速展开的柔性承载体系。常规固定式光伏组件依赖支架、基础和较大运输空间，转场时往往需要整车装载并现场拼装；该结构通过多段电池板铰接布置，在非工作状态下可像折页一样逐层叠合，缩小单件外形包络，便于放入车辆后备箱、装备箱或背负运输单元。展开后，各段板面通过铰链限位形成连续受光面，能够在较短时间内完成布置，减少现场杆件连接和角度调试工作量。

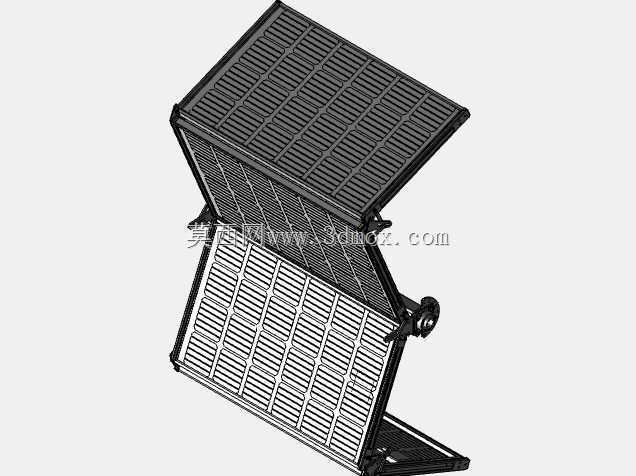

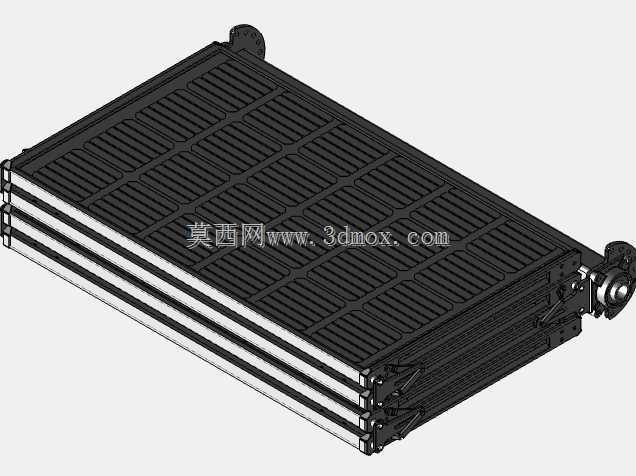

　　结构设计中比较关键的是折叠轴线与板面厚度的匹配。相邻电池板之间的转动间隙既要满足反复弯折不干涉，又要避免展开后出现明显台阶影响受光面平整度。铰链位置通常布置在板体背侧或侧边，使正面保持完整的光伏铺设区域；折叠时相邻板面以背对背或面对面方式收拢，具体方向取决于组件表面防护层、边框厚度以及收纳时对受光面的保护要求。若采用面对面收拢，可在运输过程中降低光伏表面被砂石划伤的概率；若采用背对背收拢，则背板支撑件和线束走向更容易布置。三维建模时需要把铰链旋转角、叠放后的总厚度、侧边锁扣位置以及线缆折弯半径一并校核，避免只做出外观折叠动作而忽略实际收拢干涉。

　　充气支撑是该方案区别于普通折叠光伏板的重要特征。板体展开后，可通过充气肋、充气边梁或充气垫撑形成轻质支撑骨架，使电池板离开地面并保持一定倾角。充气构件在未充气时可随板体一起卷折或叠放，重量明显低于金属支架；充气后依靠封闭气室形成受压梁和受拉面，为光伏板提供抗弯刚度。对于草地、沙地、临时营地等不便于打地脚螺栓的场地，这种支撑方式能够降低对地面平整度的要求，也能减少尖锐支架对帐篷、线缆和人员活动的影响。设计时需要关注充气压力与板体风载荷之间的关系：气压过低会导致板面下垂、铰接处承受附加弯矩；气压过高则会使气室材料长期处于高张力状态，低温折叠后还可能出现折痕损伤。

　　从安装边界看，模型应重点表达展开长度、折叠宽度、叠放高度、支撑倾角、接地位置和拉接点分布。光伏板倾角直接影响太阳高度角较低时段的发电效率，因此支撑结构不宜只做成水平铺设，而应通过后部充气梁、斜撑或可调节拉绳形成稳定角度。板面两侧需要预留风载卸载路径，在突发阵风时，风荷载不应集中传递到单片铰链，而应由连续边框、充气梁和地锚拉绳共同承担。若用于高原、戈壁或海边环境，还要考虑昼夜温差、紫外线、盐雾和砂粒磨损对柔性外层及铰接件的影响，材料选择上倾向于轻质耐候复合层、密封气室织物和耐腐蚀连接件。

　　电气布置方面，折叠板之间的连接线应随铰接轴线做受控弯曲，而不是随意悬空。线缆在反复折叠处需要设置柔性余量，并通过背板线卡固定，防止展开和收拢时被夹入铰链。接线盒、输出插头和旁路元件宜布置在折叠应力较小的区域，避免位于最小折弯半径处。对于多块板组合使用的场景，输出接口位置应便于串并联，并保证相邻单元展开后不会因插头突出而影响叠放。

　　该结构的实际价值不在于替代大型地面电站，而在于提供一种快速部署、低运输体积、低支架依赖的移动电能获取方式。它可以为通信终端、照明设备、小型传感器、蓄电池组和野外工具供电，也适合作为救灾临时营地的分散能源单元。建模过程中，若只关注光伏板外观而忽略折叠包络、充气支撑受力、线缆折弯和地面固定边界，成品很容易出现展开后翘曲、收纳时干涉、风中失稳等问题。因此，完整的三维结构应同时呈现板片、铰链、充气支撑、锁扣、拉接点和线缆通道，使结构工程师能够直接检查运动过程、装配关系和现场使用状态。
