六旋翼农用喷洒植保无人机结构

　　这套六旋翼农用喷洒无人机结构面向农田低空植保作业，核心任务是在作物冠层上方稳定携带液体药箱与喷洒组件，完成水剂、可溶性农用药剂或叶面肥的均匀喷施。整机采用六轴放射式布局，中心为承载飞控、电池、药箱与泵组的八角形主平台，六根机臂沿周向均布，末端布置电机、螺旋桨和电调安装位；下方通过立柱与横撑形成起落支撑，同时为药箱、管路和喷洒部件预留安装空间。与普通航拍多旋翼相比，该类设备的结构重点不在外观包覆，而在载荷分配、振动隔离、药液晃动控制和田间维护便利性。

　　从作业逻辑看，无人机在稻田、旱田、果园边缘或连片作物上方按规划航线低速飞行，旋翼下洗气流可将雾滴向下压向作物叶片，提升药液附着效果。机腹区域设置储液容器，药液经管路输送至喷洒端，泵体、阀件和喷杆位置需要在三维结构中明确固定，避免飞行中管路摆动、接头受力或药液重心偏移。有效药液容量按3升级轻型作业平台考虑，适合小地块、丘陵零散田块、试验田以及需要快速转场的植保场景。该载荷等级兼顾续航与机动性，不需要像大型植保机那样配置复杂的加注和转运设备，操作人员可在田边完成补液、换电和例行检查。

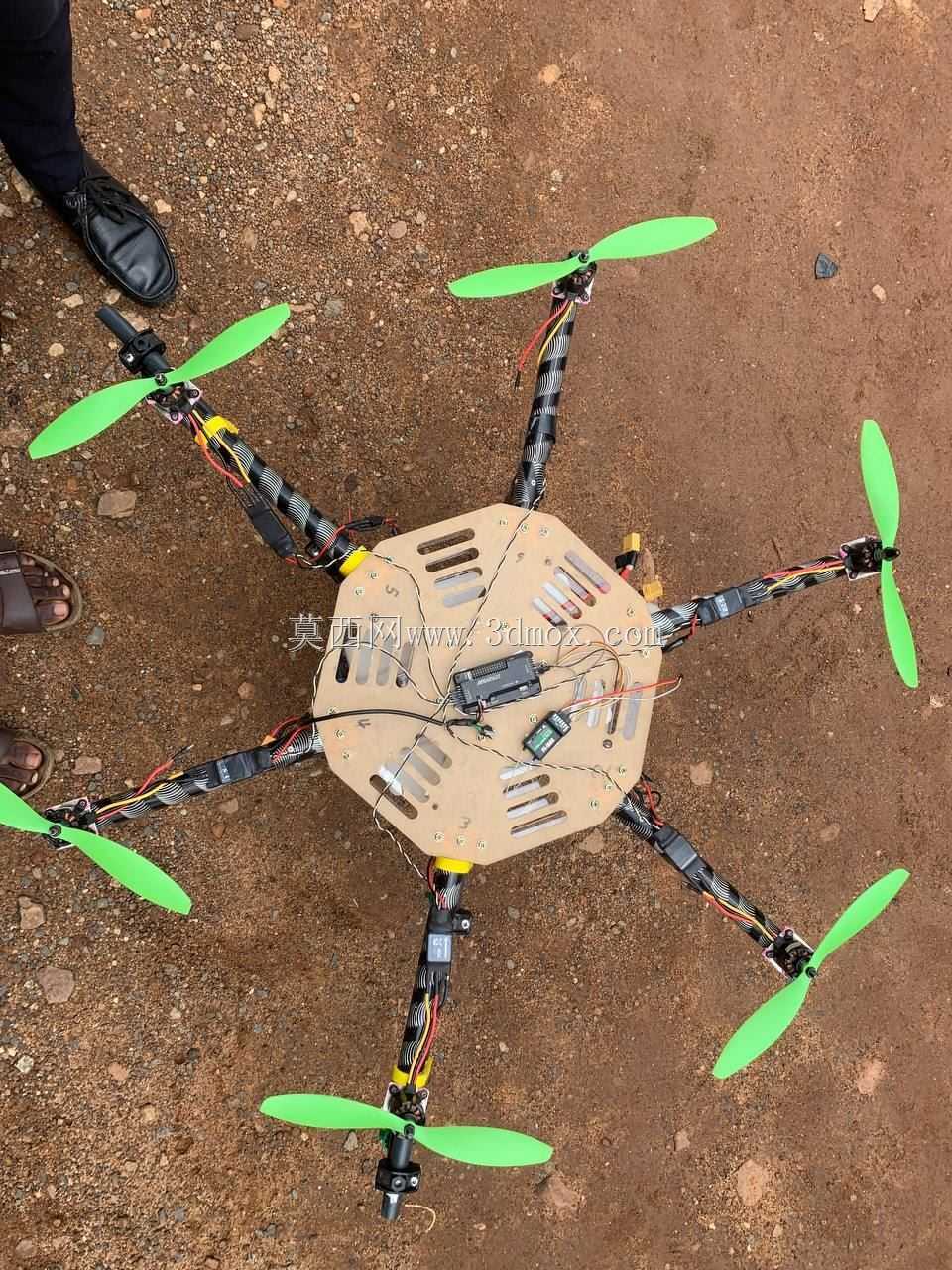

　　结构设计上，中心板采用近似八角形的平板框架，板面开设大量减重孔与安装孔。孔位并非单纯装饰：圆孔和异形孔用于降低板材重量，规则阵列孔用于飞控、电源模块、泵、扎带、线束和机臂连接件的安装调整。板材边缘留出足够边距，保证孔群削弱后仍具备抗弯和抗扭刚度。机臂与中心平台连接时，需要把电机推力、起降冲击和药箱惯性载荷传递到中心区域，因此夹座、螺栓压紧面和臂管方向都应避免单点受力。六旋翼构型相比四旋翼具有更好的动力冗余，单套动力异常时仍保留一定可控下降能力，这对带液体载荷低空作业尤为重要。

　　旋翼系统位于机臂外端，电机座需保持与机臂轴线、螺旋桨旋转平面的确定关系。桨叶展开后形成整机最大外径边界，建模时应检查相邻桨叶在飞行振动和臂管弹性变形下是否存在干涉，同时关注桨尖与中心板、喷杆、线缆之间的安全距离。机臂长度不能只按推力裕度选取，还要结合喷幅宽度：喷杆若向外延伸，雾滴分布范围可与旋翼下洗流场匹配，但喷杆过长会增加挂枝风险和根部弯矩。实际结构中，喷洒端宜靠近旋翼下方气流区，既利用气流增强雾滴穿透，又避免喷头离桨叶过近造成液滴直接击打桨面。

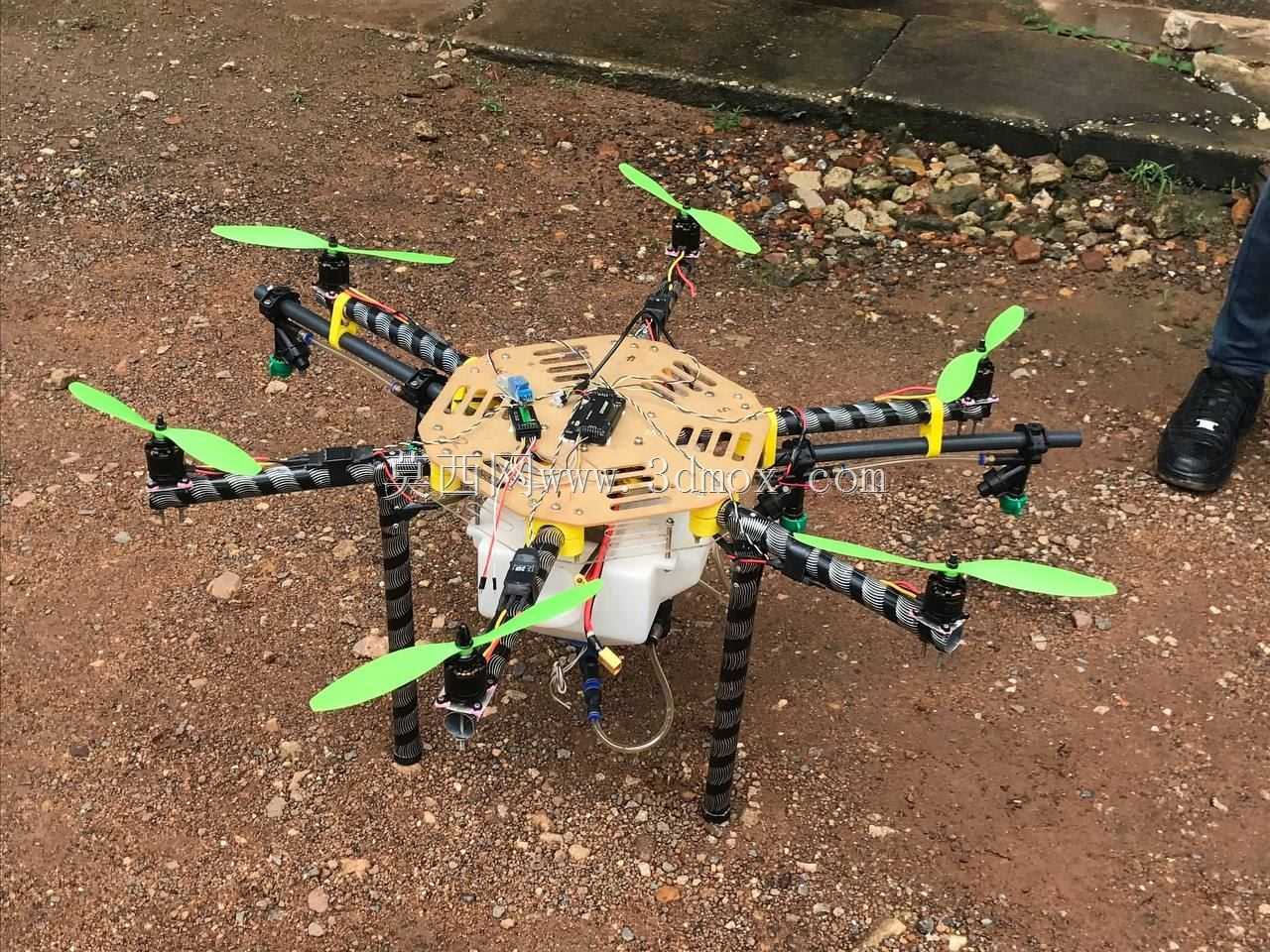

　　下部支架采用细长立柱加底杆的框架形式，起降时先接触地面的是横向支撑杆。支架高度需要满足三项边界：一是药箱最低点离地面留有安全间隙，防止田埂、杂草或不平地面撞击；二是电池、泵体和喷管拆装时手部有操作空间；三是整机落地姿态稳定，底杆跨距不能过小。起落架杆件受轴向压缩和弯曲复合作用，接头处应保留足够夹持长度，若采用碳管或薄壁金属管，需避免钻孔过度削弱截面。药箱位于重心附近，其外形和固定带位置应让满液、半液状态下的整机重心尽量落在旋翼升力中心附近，减少姿态控制器持续补偿的负担。

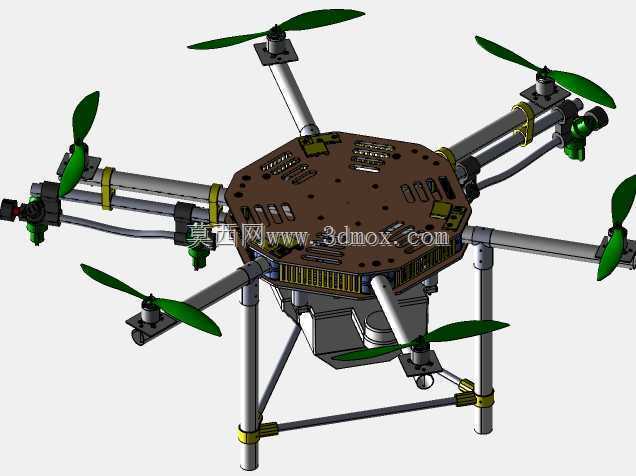

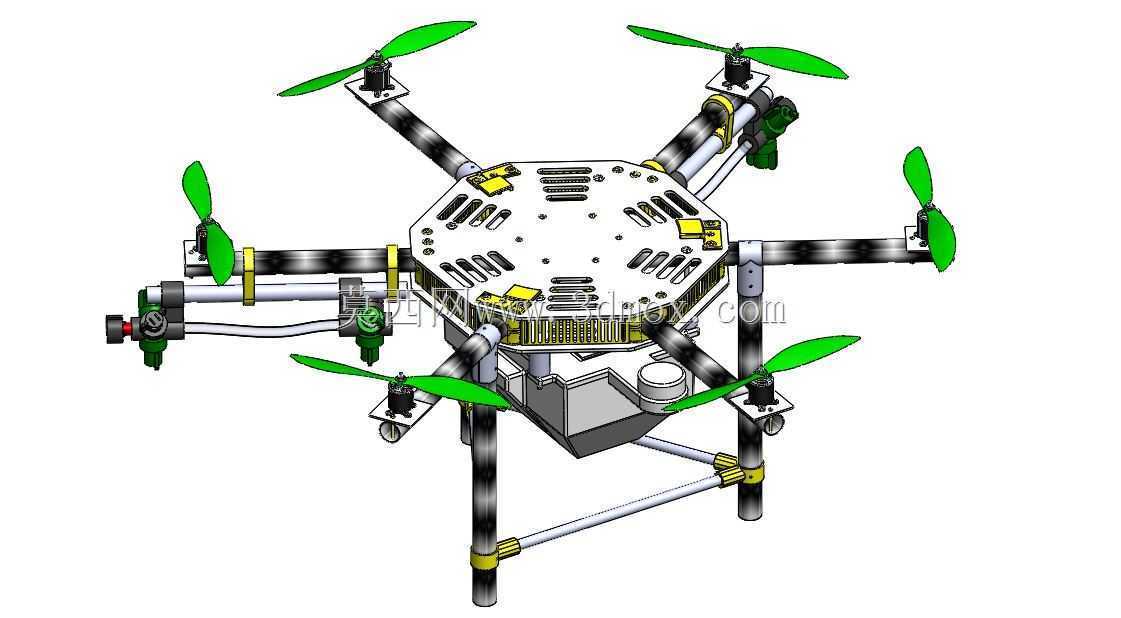

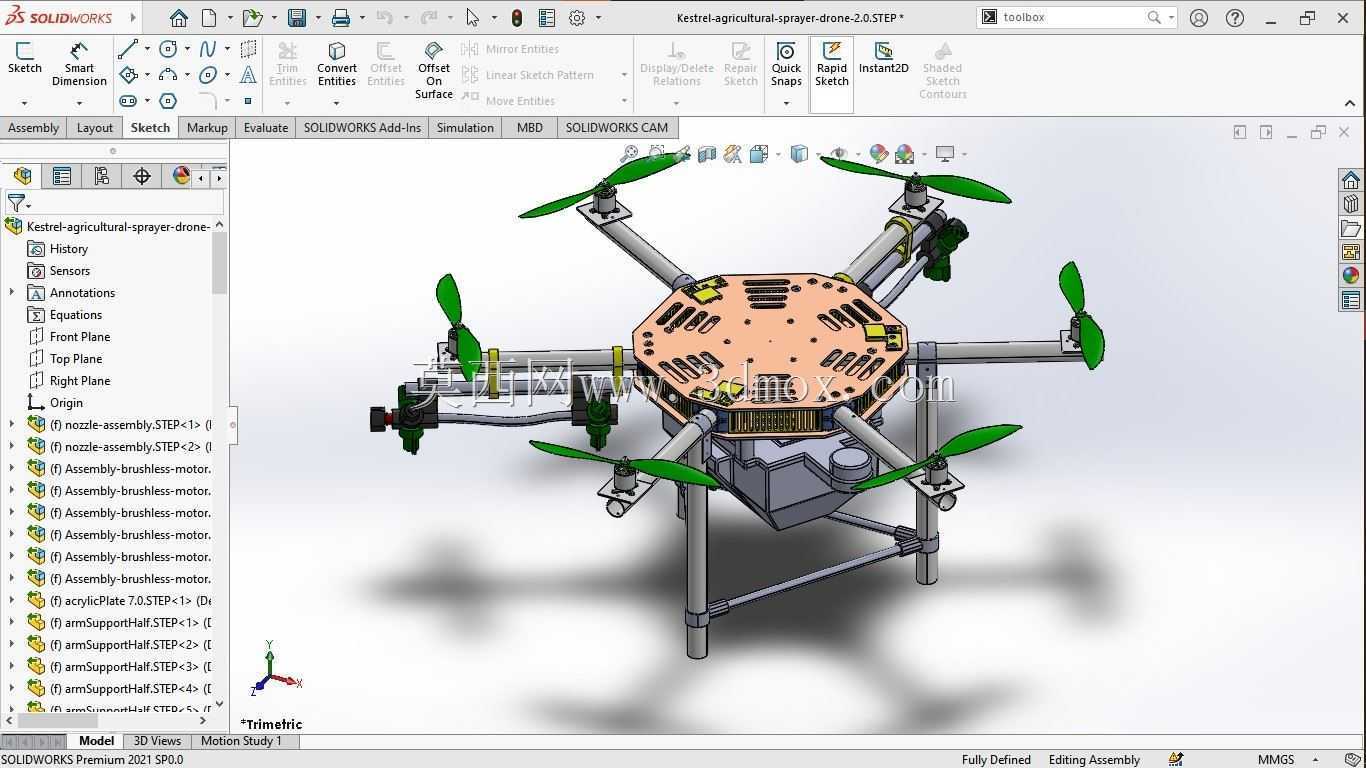

　　三维建模时可按中心板组件、机臂动力组件、起落架组件、药液系统组件和紧固件分层处理。中心板要体现孔位、厚度、夹座和避让区；机臂需表达管体、电机座、桨叶旋转包络和线缆走向；药箱与泵体不能只做外观块，应留出管路接头、加注口、固定绑带和维护拆卸空间。装配检查重点包括螺旋桨旋转范围、喷杆折叠或固定状态、电池插拔路径、药箱加注高度、起落架接地姿态以及紧固件工具可达性。对于结构工程师而言，这类模型的价值在于把飞行平台、农业载荷和田间使用动作合并考虑：既要让机体轻，又不能让框架在满载起降和药液晃动时失稳；既要让喷洒范围覆盖作物，又要保证管路、喷杆和旋翼之间边界清晰。
