NACA四系列低速航空翼型数模

　　翼型是固定翼航空器、小型无人机、低速风洞试验件和螺旋桨叶片设计中最基础的气动几何单元。NACA四位数字系列翼型因几何定义清晰、试验数据积累充分、低速范围内升阻特性稳定，在教学验证、概念机方案比选、轻型飞机机翼截面设计以及尾翼安定面设计中被反复使用。本组数模围绕0012、2412、4412三种典型截面展开，分别对应对称翼型、带正弯度翼型和较大弯度翼型，能够覆盖从操纵面、平尾垂尾到主翼不同部位的截面选型需求。

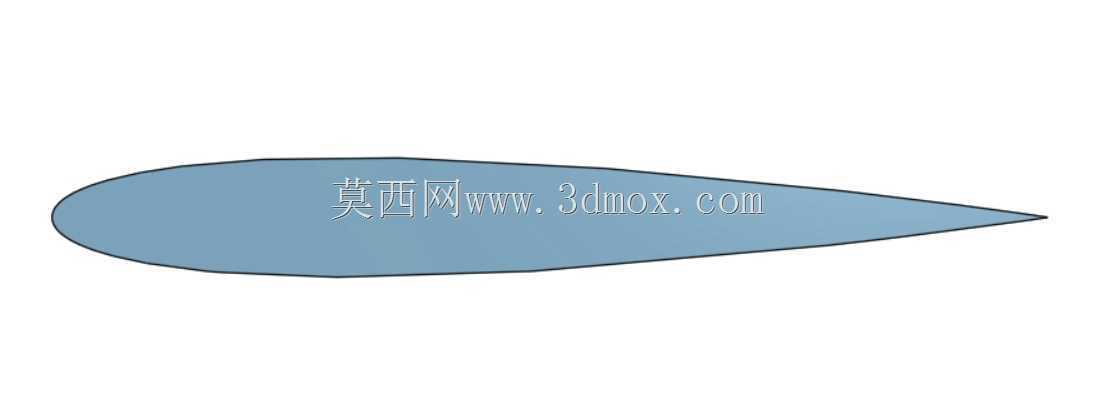

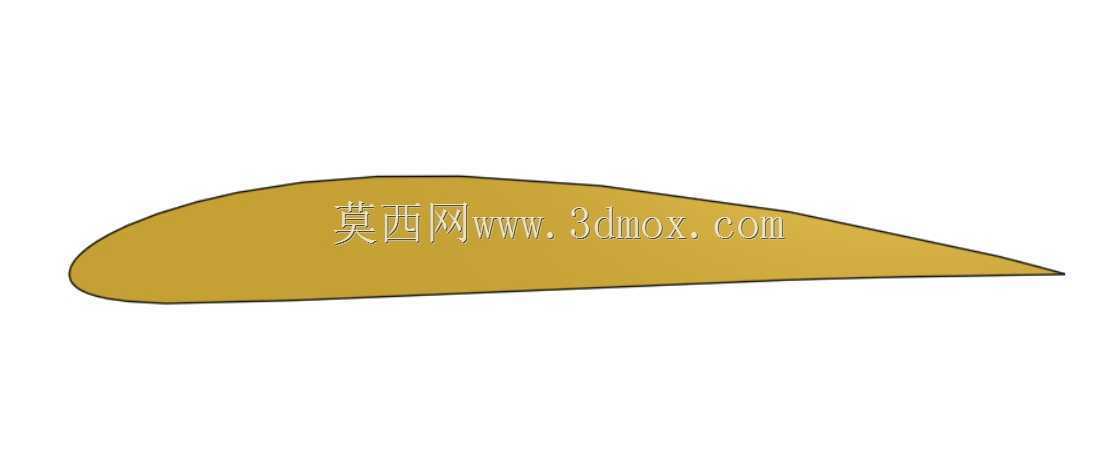

　　从实际用途看，0012截面厚度分布关于弦线对称，零迎角下不产生明显升力，压力中心位置稳定，常用于垂直尾翼、水平尾翼、副翼等需要双向受力或中立状态特性明确的部位；在小型导弹安定面、风洞标模和舵面机构教学中，也常把它作为基准截面。2412截面具有中等弯度，在常用迎角范围内能够获得较好的升力系数，同时阻力增长较平缓，适合轻型飞机主翼、长航时无人机机翼以及对巡航效率和失速裕度都有要求的方案。4412截面弯度更大，低速高升力特性突出，适合短距起降、低速重载或对最大升力系数较敏感的飞行器，但在结构布置和阻力权衡上需要结合迎角范围综合判断。

　　几何构建时，弦向位置、厚度分布和中弧线弯度需要分开处理。四位数字翼型的第一位数字反映最大弯度相对弦长的百分比，第二位表示最大弯度位置沿弦向的十分位，后两位表示最大厚度相对弦长的百分比。0012的最大厚度为弦长的12%，弯度为零；2412表示最大弯度约为弦长的2%，最大弯度位置位于约40%弦长处，最大厚度同样为12%；4412则把最大弯度提高到4%，最大弯度位置仍在约40%弦长处。数模中应保证前缘半径、上下面最大厚度位置、后缘收束趋势与理论坐标一致，避免因样条拟合造成局部波皱。

　　外形尺寸方面，翼型本身是二维截面定义，工程使用时必须结合机翼展长、弦长和扭转分布进行拉伸或放样。若以弦长作为无量纲基准，前缘到后缘的距离可按具体机型缩放；12%相对厚度意味着在1000毫米弦长下，最大截面厚度约为120毫米。这个厚度对轻型飞机机翼内部的翼梁、肋板、操纵拉杆、燃油管路或电缆布置具有现实意义：过薄截面会限制主梁高度和扭转刚度，过厚截面则可能增加压差阻力并改变跨声速适应性。NACA四位数字系列更适合亚声速低速场景，设计时不应把其低速试验结论直接外推到高亚声速或跨声速工况。

　　安装边界主要体现在机翼与机身的对接、翼型弦线与机身基准轴线的夹角、翼肋站位以及后缘操纵面铰接位置。对称翼型用于尾翼时，弦线通常与尾翼安定面基准轴保持明确安装角，以便在中立操纵位置获得可预测的力矩；带弯度翼型用于主翼时，需要根据巡航升力系数设定机翼安装角，使机身在巡航状态下尽量保持低阻姿态。若机翼存在气动扭转，翼根和翼尖可选用不同迎角或不同截面，根梢交界区域应通过光顺放样过渡，避免截面突变引起局部逆压梯度。

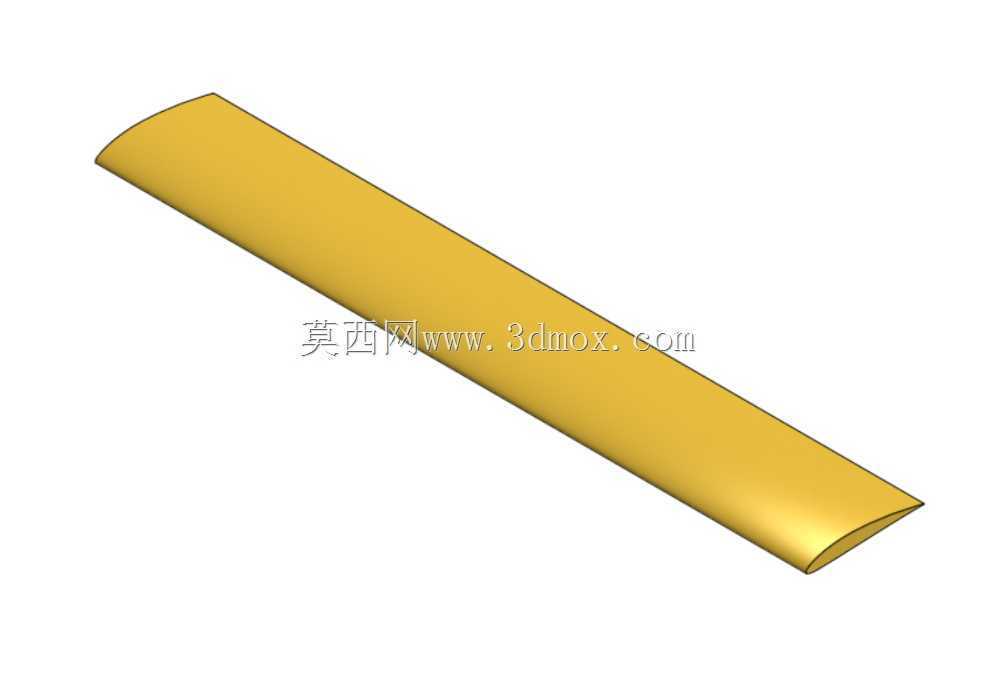

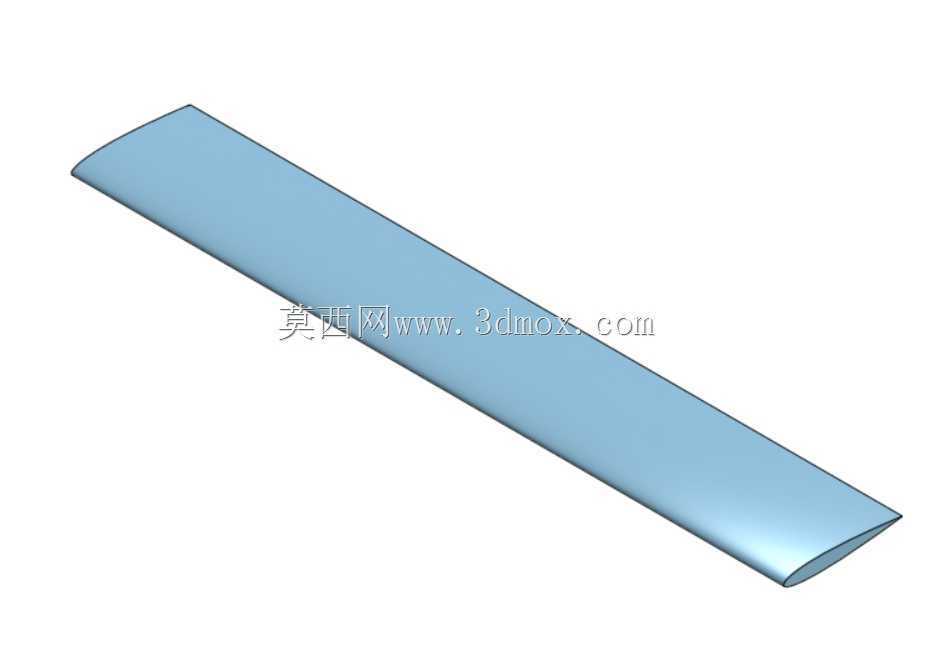

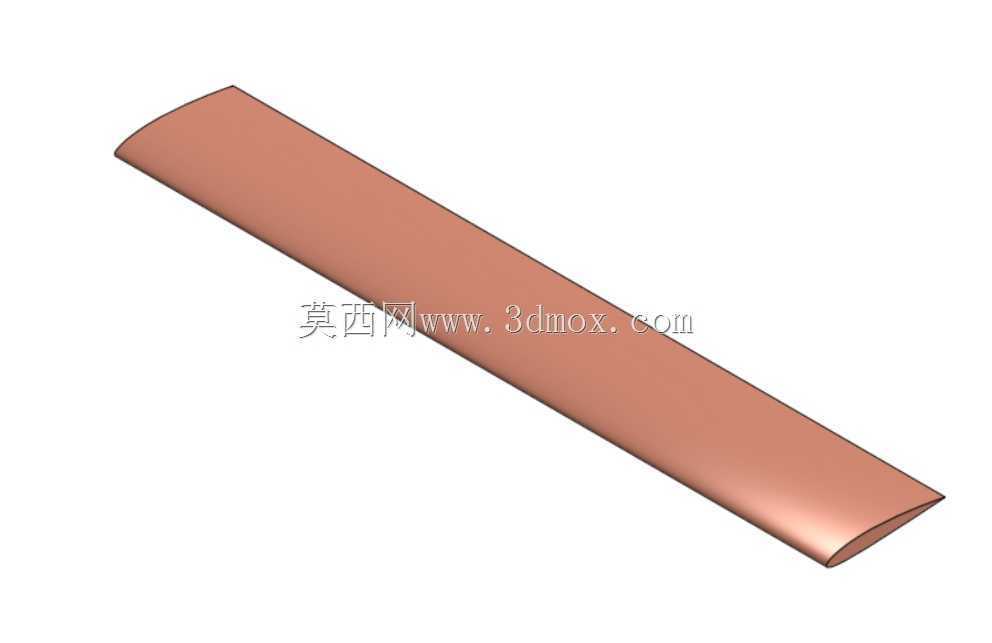

　　在三维建模过程中，可先按理论坐标生成密集点云，再用样条曲线分别拟合上表面和下表面；前缘区域曲率变化大，点距应适当加密，后缘区域虽然厚度小，但不能为了建模方便把后缘处理成过大的圆弧。对于需要 CFD 校验或风洞加工的模型，表面连续性、法线方向和后缘闭合方式都会影响网格质量。用于结构设计时，还应在翼型内部加入翼梁、翼肋和蒙皮边界，把气动外形转化为可承力的机翼组件；用于数控加工或3D打印验证时，则需关注最小壁厚、后缘强度和支撑去除路径。

　　三种翼型放在同一套数模中，最大的价值不在于简单展示截面形状，而在于便于设计者对比弯度变化对升力、阻力、压力中心和内部空间的影响。对称截面适合中立稳定和双向操纵，中等弯度截面兼顾效率与易控性，较大弯度截面偏向低速高升力。选型时不能只看最大升力系数，还要结合飞机重量、巡航速度、翼载荷、尾翼容量、失速速度、结构深度和制造工艺共同确定。对从事飞行器概念设计、机翼结构布置、风洞试验件加工或航空教学建模的人员来说，这类标准翼型数模可以作为截面放样、气动分析和机构集成的基础几何参考。
