航模用16英寸折叠螺旋桨结构设计

　　航模动力系统的末端执行部件里，螺旋桨是直接把电机轴输出扭矩转化为空气推力的核心零件，这套两叶折叠桨的几何参数完全围绕小型固定翼无人机、油动/电动航模的巡航拉力需求设定，桨叶展开后整体旋转直径为16英寸，换算为公制单位是406毫米，桨距设定为8英寸即203毫米，这个桨距规格适配中低转速巡航工况，在航模平飞阶段能兼顾拉力输出与气动效率，不会出现大桨距在低转速下电机负载过载、小桨距高速下推力不足的匹配问题。

　　从实际装机场景来看，这类折叠螺旋桨大量应用在弹射起飞、手抛起飞的固定翼航模、小型长航时无人机上，地面停放或者弹射滑跑阶段，两片桨叶可以绕桨根的铰接转轴向后折叠收拢，大幅缩小整机的横向占用尺寸，既方便把航模塞入收纳运输箱，也能在着陆触地、意外坠机时让桨叶顺势弯折，避免硬质桨叶直接撞击地面出现断裂、掰弯电机输出轴的故障。等到动力电机启动带动桨座旋转之后，离心力会自动把两片折叠桨叶甩开至完全展开的工作位置，桨根贴合面在离心力压紧下自动锁止，和一体成型的固定螺旋桨拥有完全一致的刚性传力效果，不需要额外设计手动锁扣结构。

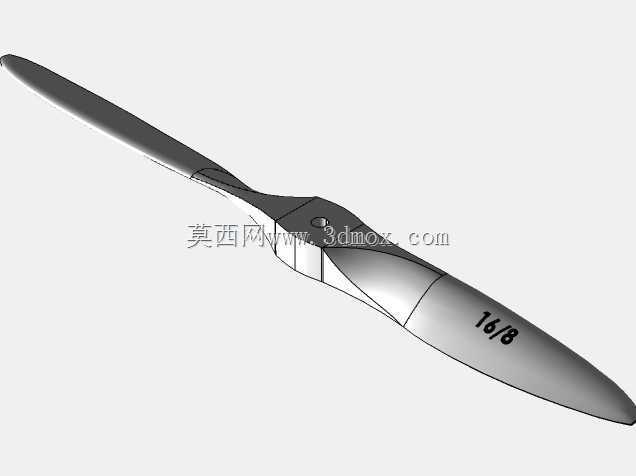

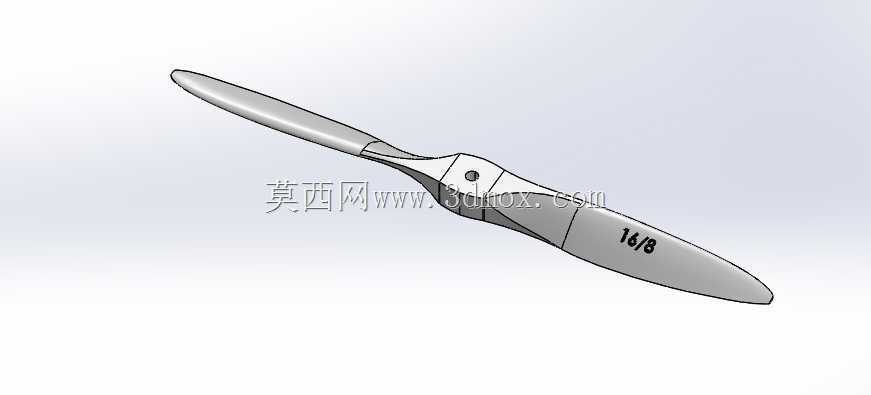

　　结构建模过程中首先要处理的是桨叶的气动曲面：从桨根到桨尖的翼型厚度是连续渐变的，桨根区域厚度更大，用来承受旋转时巨大的离心拉伸载荷，同时预留铰接销轴的安装孔位；往桨尖方向翼型逐步变薄，弦长也同步收窄，匹配螺旋桨旋转时不同线速度区域的最佳迎角分布，降低翼尖涡流带来的能量损失。桨叶表面的曲面光顺度直接决定工作时的动平衡精度，建模时需要保证左右两片桨叶的几何质量完全对称，曲面曲率连续无突兀折角，后续加工或者3D打印完成后只需要做微量的动平衡配重调整，就能把高速旋转时的振动控制在极低水平，避免振动传递到机身干扰飞控传感器的采样精度。

　　中间的桨座部分是整个折叠桨的装配核心，中心预留的安装孔用来和电机输出轴、或者油动发动机的曲轴输出端配合，孔位周边设计了定位平面，锁紧之后可以传递扭矩，不会出现轴和桨座之间打滑空转的问题。桨座两侧的铰接耳片同轴度要求很高，两片桨叶的根部转轴孔要和耳片孔完全对齐，穿入销轴之后桨叶转动顺滑无卡滞，同时径向旷量控制在极小范围内，避免高速旋转时桨叶出现不必要的摆动。桨叶展开到位之后，桨根的限位端面会和桨座的贴合面完全顶紧，抵消气动载荷带来的弯矩，让整个桨盘在旋转时保持在同一个平面内。

　　安装边界方面，406毫米的旋转直径要求装机时机身两侧预留出至少210毫米的径向空间，折叠状态下两片桨叶向后收拢的总长度不会超过桨叶自身的弦向长度，对于尾推式布局的航模，收拢后的桨叶不会和尾翼、机身蒙皮发生干涉。选型匹配时，这个尺寸规格的螺旋桨通常搭配排量10cc-15cc的小型油动航模发动机，或者KV值在300-600区间的外转子无刷电机，适配起飞重量2-5公斤级别的固定翼航模，巡航阶段拉力可以达到1.5-2公斤，完全满足航模起飞爬升、平飞巡航的动力需求。日常维护时，铰接销轴位置可以滴加少量轻质润滑油，保证折叠动作顺畅，每次飞行前检查桨根限位面有没有磨损、桨叶表面有没有裂纹，就能避免高速旋转时桨叶失效的风险。整套模型完整还原了桨叶气动曲面、铰接转轴、中心安装孔的所有结构细节，结构设计人员可以直接参考该结构完成航模动力系统的匹配选型，也可以在此基础上调整桨距、桨叶长度参数，衍生出适配不同起飞重量机型的折叠螺旋桨方案。
