可拆装式手动台虎钳爆炸展示三维作品

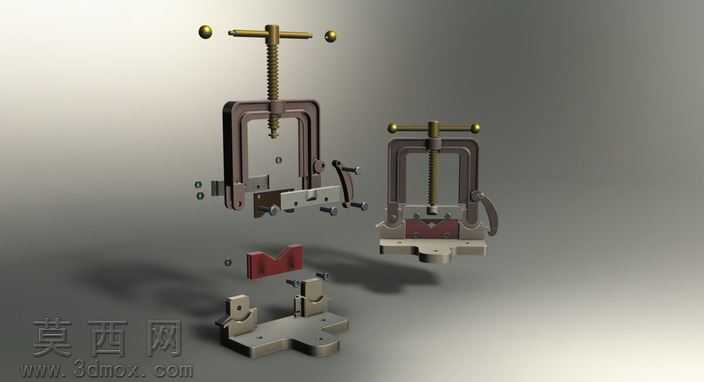

本作品为可拆装式手动台虎钳的三维建模成果，采用爆炸视图的呈现形式完整展示台虎钳全部组成零件的装配关系与结构细节。建模过程中首先对台虎钳的功能逻辑进行拆解，将整体结构划分为C型钳身框架、T型丝杆传动组件、十字手柄操作件、活动钳身、固定钳口、V型定位块、底座定位组件七大功能模块，逐一完成单个零件的参数化建模，确保每个零件的尺寸公差符合机械装配的配合要求，丝杆与活动钳身的传动螺纹采用真实梯形螺纹参数建模，保证虚拟装配时可实现真实的进给传动逻辑。材质渲染阶段针对不同零件的材质特性进行区分设置：钳身主体采用铸铁材质，添加细微的铸造砂面纹理与哑光深灰金属质感，还原铸铁工装的厚重质感；丝杆、手柄杆等传动受力零件采用调质钢材材质，添加金属拉丝纹理与轻微的反光效果，体现机加工零件的表面精度；手柄两端的握球采用黄铜材质，设置暖金色金属反光与做旧质感，区分操作件与结构件的视觉差异；钳口防滑齿、V型定位块采用淬火钢材材质，提升表面硬度的视觉表现。爆炸视图的排布遵循装配逻辑顺序，沿丝杆轴向依次拆分各零件，清晰展示零件间的装配层级与连接关系，方便观察者快速理解台虎钳的拆装顺序与工作原理。设计过程中重点优化了活动钳身的导向结构，保证钳身沿钳身导轨滑动时无卡滞，钳口的平行度公差控制在合理范围内，可满足常规工件装夹的精度要求；同时在固定钳身侧方添加了快拆锁紧手柄结构，可实现台虎钳在工作台面上的快速固定与角度调整，提升工装的使用便捷性。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮模型整体，添加辅助光消除零件间的死黑阴影，突出各零件的轮廓细节与材质质感，背景采用渐变灰色调，让视觉焦点完全集中在台虎钳模型本身，既完整呈现了台虎钳的结构设计细节，也通过爆炸视图的形式直观展现了手动夹具的内部传动逻辑与装配关系。
