危险区域紧凑型七瓦防爆LED投光灯具

　　这套灯具结构面向存在可燃气体或蒸气的危险作业环境，典型落点是化工装置区、油气平台、储罐周边、喷漆房、粮食加工输送廊道以及海上平台甲板这类对照明防护等级有硬性要求的场所。普通民用或一般工业灯具在这类区域使用时，外壳密封、表面温升、抗冲击和接线防护都难以满足规范，一旦内部电弧或高温表面接触爆炸性混合物，就可能成为点火源。该七瓦LED灯的建模重点，正是把防爆、密封、散热和可调安装这几条约束在一个紧凑壳体上同时落实。

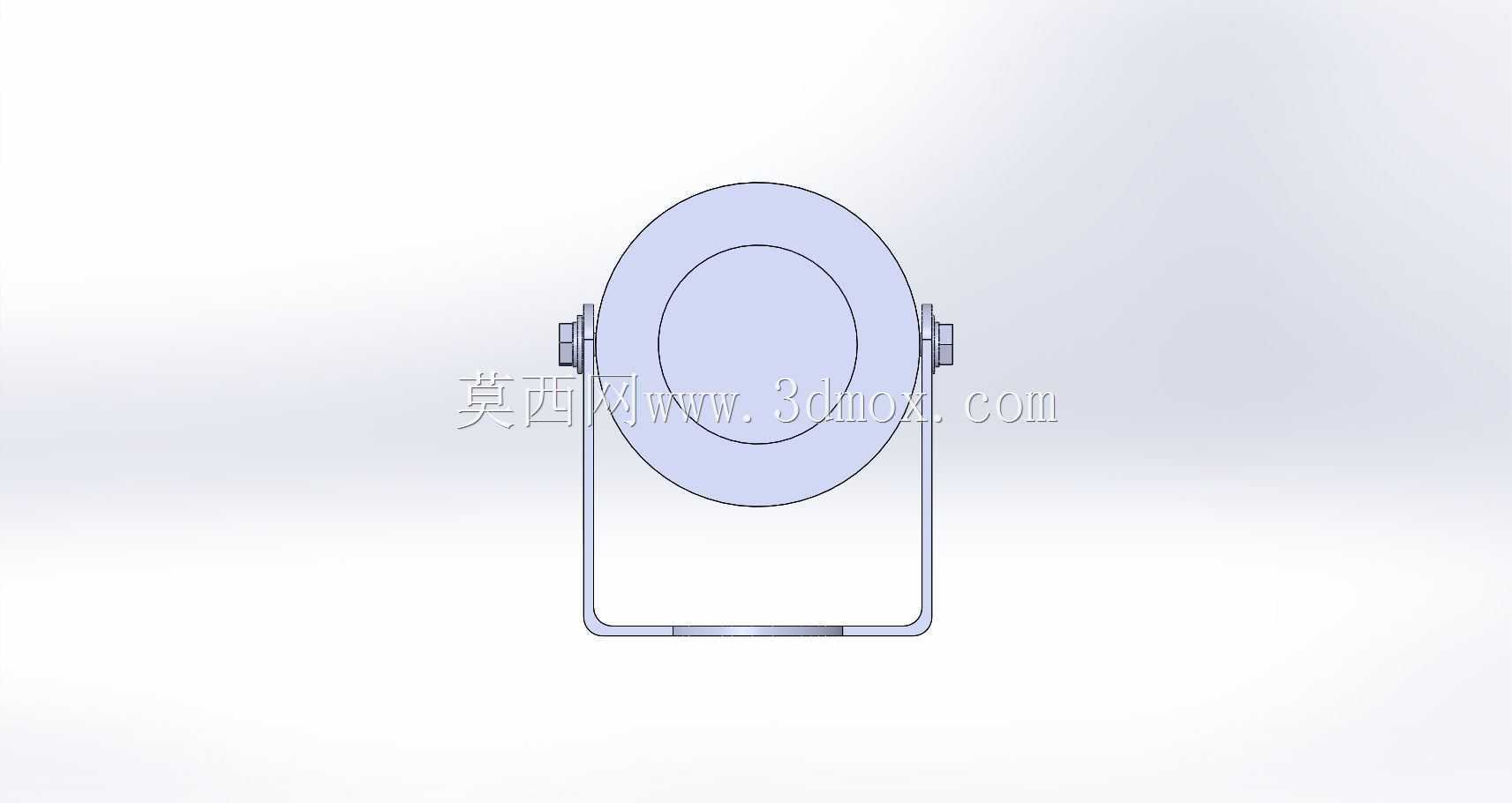

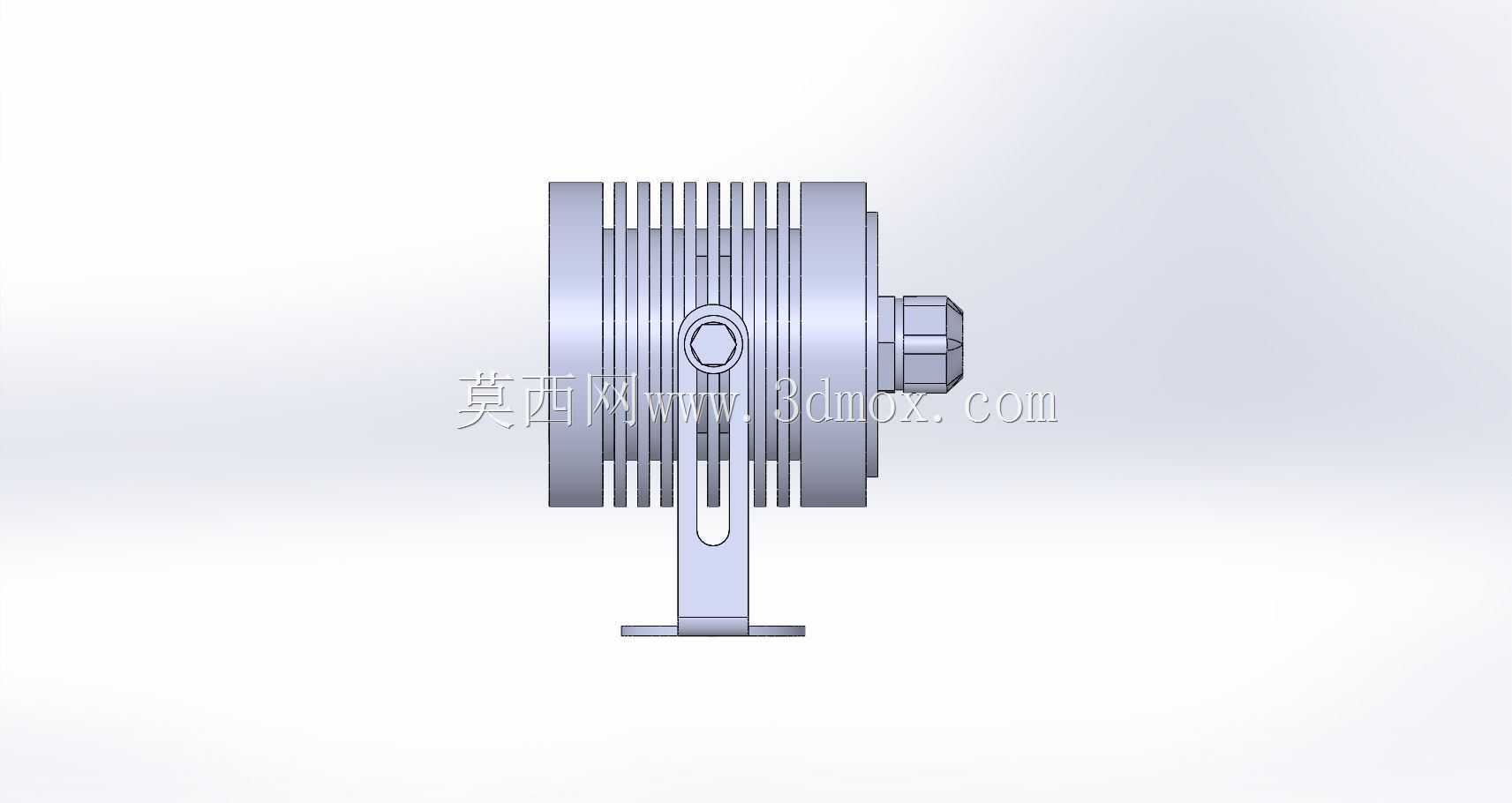

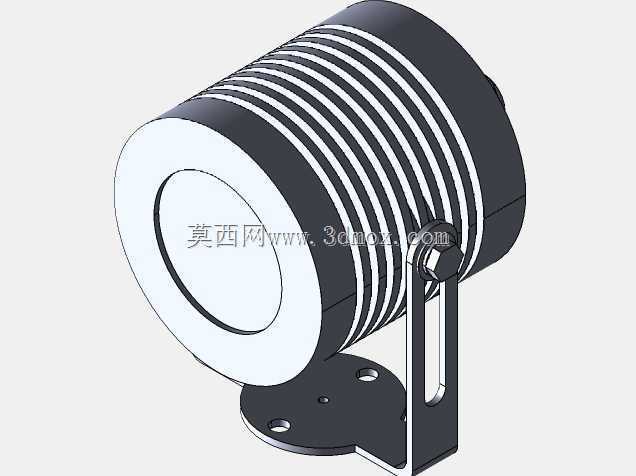

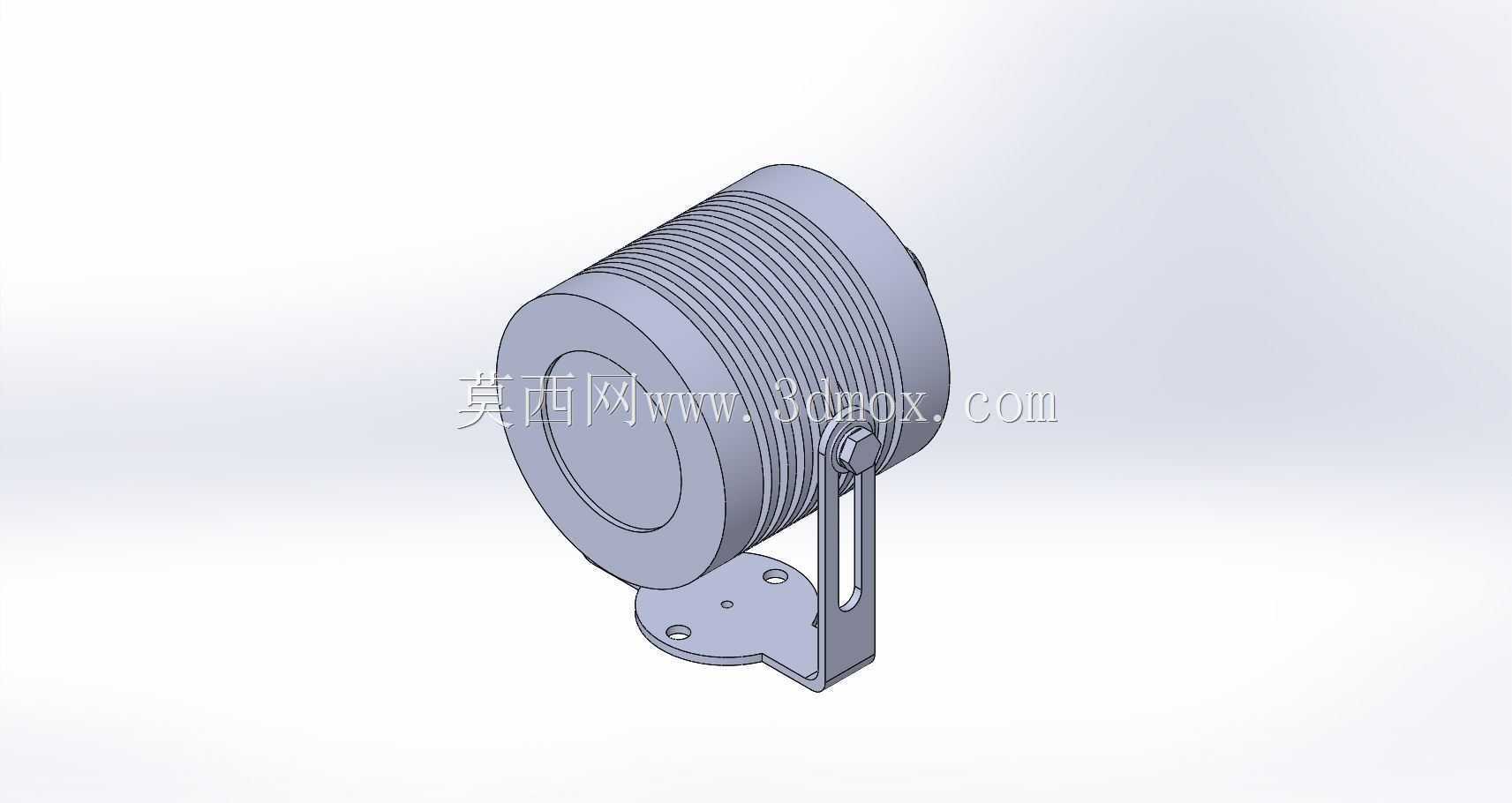

　　从外形看，灯头主体为圆形压铸或机加工铝壳，正面是略凸出的透光透镜区，背部承担散热与接线腔体功能；两侧伸出转轴耳板，与U形支架配合，形成俯仰角度可调的安装结构。U形支架底部为平直安装边，预留螺栓孔，可固定在墙面、立柱、平台栏杆或设备支架上。转轴处采用侧向锁紧结构，松开紧固件后灯体可绕水平轴翻转，选定照射方向后再锁死，这种结构在巡检通道照明、设备局部补光和远距离光束投射之间切换时比较实用。建模时需要注意支架跨距、耳板同轴度、锁紧螺栓行程以及灯体翻转时与支架底边的干涉边界，避免大角度俯仰时透镜或电缆护套碰到支架。

　　灯体内部以LED光源板、驱动电路、密封腔体和穿线结构为核心。光源采用低电压直流供电方案，适配十二伏或二十四伏直流系统，这一选择与船舶、蓄电池备用回路、太阳能供电站点以及低压安全配电场景比较契合。七瓦功率本身不大，但光源采用高光效器件，光通量输出明显高于同功率传统指示灯；配合三十度聚光透镜时，可形成较长光束，适合塔架、通道口、阀组区的远距离指向照明；若换成较宽配光，则能覆盖近处作业面。透镜材料强调抗冲击和耐候，正面密封后可阻挡高压水射流、粉尘和油雾进入光学腔。

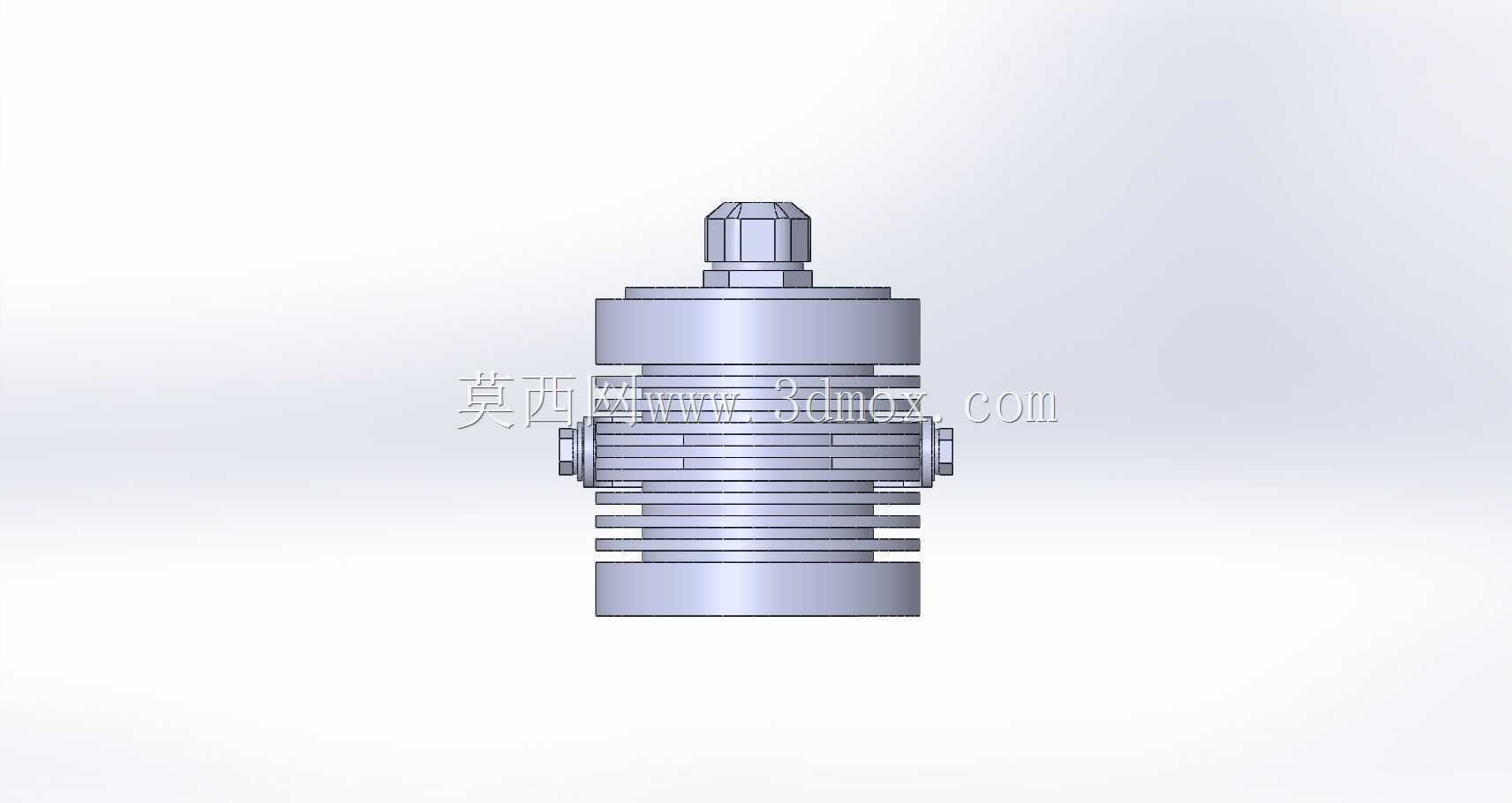

　　外壳选用铝制材料并非单纯为了减轻重量。LED对结温敏感，铝壳体既作为结构防护件，也承担扩展散热面的作用。灯体背部和侧壁的成型面在模型中应保留足够壁厚与导热路径，使光源热量能够通过基板、壳体传到外部空气，而不是堆积在密封腔内。铝表面经氧化处理后，在潮湿、盐雾或轻度腐蚀环境中比普通喷涂钢板更稳定。外壳防护能力按高等级水密和防尘思路设计，接合面、透镜压圈、电缆引入点都需要连续压缩密封；三维布局时不能只看外观闭合，还要检查密封圈槽深度、压盖螺钉间距、线缆弯曲半径以及维护拆装顺序。

　　危险区域使用对灯具结构还有两个容易被忽略的细节。其一，外部表面温度必须受控，不能因光源或驱动发热达到周围可燃气体的点燃温度；低压LED相比白炽灯和卤素灯，在这方面天然具有优势，但散热壳体面积、安装姿态和环境风速仍会影响温升。其二，灯具要承受现场碰撞、振动和冲洗，支架、耳板、透镜和紧固件不能按普通室内灯饰处理。U形支架应给出足够板厚和螺栓孔径，安装底面要贴合支撑结构；侧向锁紧件需防松，电缆入口宜采用防水格兰头或等效密封结构，接线腔内部保留走线和端子压接空间。

　　在建模流程上，可先确定光源光轴、透镜外径和灯体回转轮廓，再向后布置驱动板与接线腔，随后建立两侧转轴和U形支架。圆形灯头适合用回转体加侧向特征完成，支架则以钣金折弯或焊接框架思路建模。装配阶段应模拟灯体从水平到上下俯仰的全过程，确认透镜边缘、电缆护套、锁紧螺母和支架之间无碰撞；同时核对安装孔距、支架底边到灯体中心的高度、灯体最大外径以及接线口方向，这些尺寸直接决定现场能否贴近墙面或栏杆安装。整体结构没有复杂运动机构，但防爆密封、热管理和角度调节三条线相互牵制，任何一处只按外观处理，都会在实际选型或加工装配时暴露问题。
