转盘式轴向磁通电机外壳结构设计

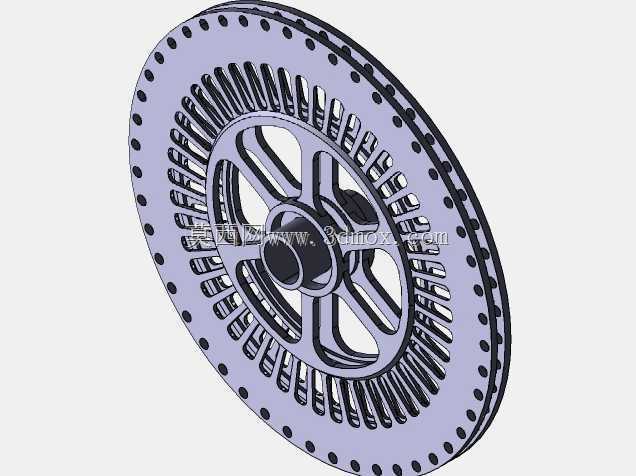

　　该结构对应薄型盘式电机的外部承载壳体，整体采用扁平圆盘布局，适配轴向磁通拓扑中定转子沿轴线叠放的布置方式，区别于传统径向电机的长筒形机座。壳体外缘整周均匀布置密集轴向通孔，用于端盖与后端支撑结构的螺栓穿装，孔位沿节圆均布，可保证周向夹紧力均匀，避免装配后壳体局部翘曲；中部设置带辐条的轮毂结构，中心预留轴系安装孔位，辐条之间形成大面积镂空，既承担转子或定子支撑盘的径向定位作用，又能大幅降低壳体自重，减少旋转部件的转动惯量。

　　壳体靠近外缘的环形区域排布大量沿周向延伸的径向通槽，槽体沿盘面径向伸展，构成轴向通风的流道边界：当电机运行时，气流可沿盘面轴向穿过槽隙，直接带走绕组与铁芯端部产生的热量，相比封闭式机座的自然散热，可显著降低高功率密度工况下的温升。这类开槽布局同时兼顾了磁路避让需求，槽型轮廓与内部定子齿、绕组端部的排布走向匹配，不会干涉内部电磁构件的装配空间。

　　从应用场景来看，该类壳体多用于轴向磁通永磁同步电机，常见于轮毂驱动、伺服转台、低空飞行器动力、工业直驱转盘等对轴向安装厚度有严格限制的场合：传统径向电机的长度尺寸难以压缩，而盘式结构依托该壳体的扁平形态，可将整机轴向厚度控制在很小的范围内，直接嵌入车轮轮辋、转台基座等狭窄安装空间，无需额外加装过长的连接支座。

　　设计过程中需要重点平衡几个工程约束：其一为刚度与减重的平衡，辐条数量、截面厚度以及外缘环带的宽度需要经过校核，既要保证壳体在转子高速旋转产生的离心力、电磁吸力作用下不发生过量形变，又要避免实体材料过多导致重量上升；其二为散热流道的通流面积与结构强度的平衡，径向开槽的宽度、数量不能无限制加大，否则会切断外缘安装环与中部轮毂的传力路径，需要在槽间保留足够宽度的连接筋，维持盘面的整体刚性；其三为安装配合的边界控制，中心孔与轴承室、轴伸的配合公差需要匹配，端面的安装止口要保证与对接设备的同轴度，外缘螺栓孔的节圆直径、孔位角度需要和配套端盖、负载法兰完全对应。

　　壳体的盘面两侧均预留了平整的加工基准面，装配时可依托端面完成定转子之间气隙的均匀度调整——轴向磁通电机对定转子平行度极为敏感，气隙偏差过大会导致单边磁拉力增大、运行振动加剧，因此壳体端面的平面度、两端面的平行度都需要在加工中严格保证。镂空辐条的构型采用多辐条对称分布，可在传递扭矩的同时，让壳体受热时的膨胀沿周向均匀释放，减少热变形对气隙一致性的影响。

　　在整机装配逻辑中，该壳体既作为定子绕组、铁芯的安装承载基体，也承担防护内部构件、对接外部负载的作用：外缘的螺栓孔可将整机固定到设备机架，中心轮毂的孔位用于穿装转轴、布置轴承，盘面的通风槽在电机运转时形成持续的风冷通道，无需额外加装复杂的散热水冷套，即可满足中低功率密度工况的散热需求。结构整体一体化程度较高，多数特征可通过铸造成型后二次加工关键配合面实现，适合批量生产，在需要薄型大扭矩直驱的动力系统中具备明确的适配价值。
