航模小型动力马达带螺旋桨结构

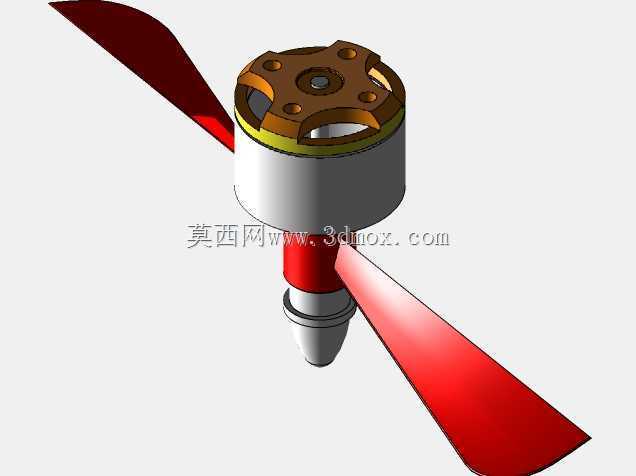

　　这套带双叶螺旋桨的小型动力单元，主要面向小型固定翼航模、多旋翼验证机、轻量无人机以及教学演示平台的动力匹配场景，在航模DIY、小型飞行器样机试制、高校航空航天课程实操、青少年科创竞赛项目里都有很高的使用频次。日常做飞行器结构布局的时候，动力组件的外形边界、安装孔位、输出轴同轴度是最先要敲定的参数之一，这套三维数模把马达本体、输出轴、桨叶、桨夹的相对位置完整还原，结构工程师在做机身动力舱设计时，可以直接把数模导入装配环境，提前核对动力段和机身蒙皮、电机座、电调走线槽的干涉情况，不用等实物到货再反复测量返工。

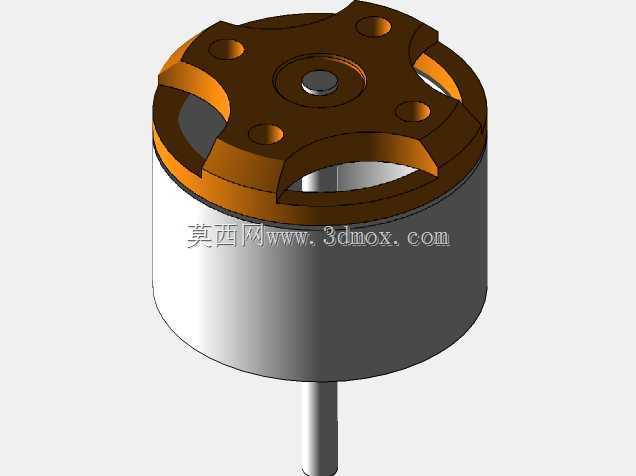

　　从实际功能来看，这套RC马达属于外转子无刷动力构型，外转子壳体随输出轴同步转动，螺旋桨直接固定在转子端的桨夹上，运转时转子外壳和桨叶一同旋转，相比同重量的内转子电机，它能在低转速区间输出更大的扭矩，刚好匹配小尺寸螺旋桨的大推力需求，驱动轻量航模完成起飞、巡航、特技机动等动作。设计这套数模的时候，首先还原了马达圆柱主体的外形轮廓：机身是规整的圆柱形金属壳体，底部预留了标准电机安装座的贴合平面，安装孔的跨距按照市面通用微型航模马达的安装规范做了匹配，工程师在设计电机安装支架的时候，可以直接参照数模上的安装孔位置做支架开孔，保证支架和马达底面完全贴合，避免飞行过程中出现振动偏移。输出轴从马达上端面中心伸出，轴径和桨夹的内孔做了同轴约束，桨夹的锁紧结构也做了细化，装配时桨叶被夹紧在桨夹和锁紧螺母之间，保证动力输出时桨叶不会出现打滑、偏摆的问题。

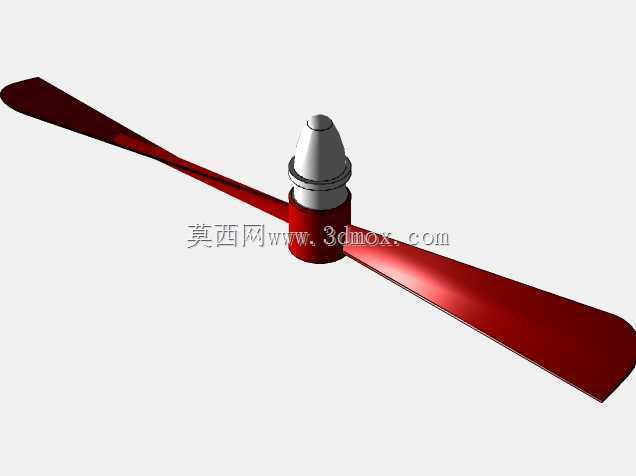

　　螺旋桨部分采用双叶狭长翼型设计，桨叶从根部到梢部有连续的翼型扭转角，根端弦长更大、厚度更高，用来承担旋转时的离心拉力和气动弯矩，梢部逐渐收窄变薄，降低翼尖的涡流损耗。数模里两片桨叶围绕输出轴呈180度对称分布，动平衡的对称关系完全符合实际成品桨的装配要求，在做整机气动布局校核的时候，可以直接在数模里测量桨叶旋转时的扫掠直径，以此确定飞行器机头、机臂的预留安全间隙，避免桨叶旋转时碰到机身结构、起落架或者机载线材。

　　在安装边界层面，这套动力单元的轴向尺寸从马达底部安装面到桨叶最高处的总高度、径向的最大尺寸就是桨叶旋转形成的圆形扫掠面，设计飞行器动力舱的时候，舱体内径要大于马达圆柱外径，舱体前端要留出足够的空间让桨叶完全露出，不能让舱壁遮挡桨叶的进气区域，否则会大幅降低螺旋桨的推进效率，还会引发额外的气动振动。马达底部的安装面要和电机支架的支撑面完全平行，支架本身要具备足够的刚度，不能在马达满油门运转时出现共振变形，数模里马达壳体的壁厚、安装凸台的位置都做了1:1还原，结构工程师可以直接在数模上模拟支架的支撑点位，优化支架的筋板布局，在减轻整机重量的同时保证动力段的结构强度。

　　针对航模改装的实际场景，这套数模也能用来做动力匹配的前置验证：比如在设计小型FPV穿越机、固定翼滑翔机的动力改装方案时，可以先把这套动力数模装配到整机数模里，核对整机重心位置，调整电池、电调的摆放位置，让整机重心落在螺旋桨推力线的合理区间内，避免实机试飞时出现抬头、低头的配平问题。同时数模里的螺旋桨翼型轮廓也可以用来做初步的流场仿真参考，估算不同转速下的拉力范围，帮助选型人员快速判断这套动力是否能满足飞行器的起飞重量、巡航速度要求，减少实物选型的试错成本。对于三维建模从业者来说，这套数模也完整展示了小型旋转动力组件的装配逻辑：固定的马达定子部分、转动的转子输出部分、锁紧的桨夹零件、对称的桨叶结构之间的配合关系清晰明了，能作为航模动力类产品建模、装配练习的典型参考案例。
