防爆红外LED照明灯具铝框结构

　　该灯具的结构建模重点集中在防爆壳体、可调安装支架和红外发光腔体三部分。壳体采用厚重的圆筒形耐压腔设计，侧壁布置接线接口与紧固凸耳，端盖通过多组螺钉压紧，形成能够承受内部爆炸压力并阻止火焰外传的隔爆接合面。对于需要在石化装置区、油气储罐周边、化工投料平台、井下巡检通道等场所布置视觉监控补光的工程来说，这类结构不能按普通室内射灯处理，必须把密封、强度、耐冲击和安装可调性同时纳入三维布局。

　　从实际用途看，设备面向危险区域的夜视补光，工作电源为12-24V直流，适配低压安防供电系统。红外发光部分不承担普通白光照明，而是为摄像机、传感器和视觉系统提供不可见或弱可见的红外波段照明，使夜间监控画面能够获得稳定背景亮度。灯体提供聚光与泛光两种光束思路：聚光配置光束较窄，适合远距离照射塔器接口、阀组、通道尽头或设备铭牌区域；泛光配置覆盖角更宽，适合近距离平台、设备周边和巡检路面的均匀补光。建模时需要把透镜、压圈、发光板、散热接触面和前盖窗口的相对位置表达清楚，因为光束角度不仅取决于光源，也受窗口高度、遮挡边和安装俯仰角影响。

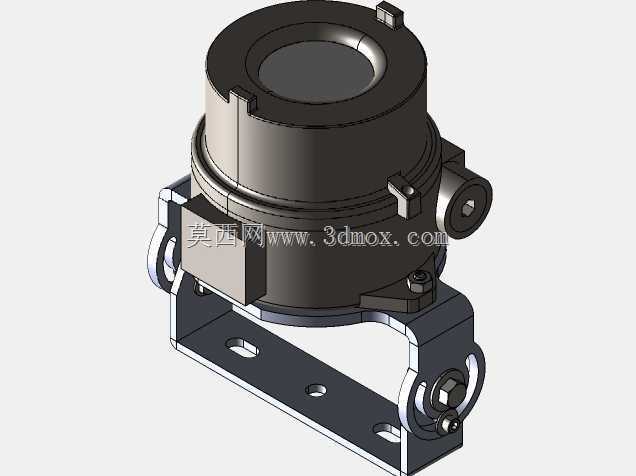

　　外形上，主体为近似圆柱的防爆灯头，后部带有电缆引入接口，侧面保留安装耳轴；下方支架为折弯金属板形式，底板开设长圆形安装孔，侧板通过铰接螺栓与灯头连接。该结构的价值在于安装后仍可调整照射方向，支架不必反复拆卸，只需松开侧向锁紧件，将灯头绕耳轴旋转到目标倾角，再重新锁紧。底板长孔允许在焊接支座、护栏立柱旁或设备墙板上补偿一定孔位误差，这对现场改造项目尤其重要，因为危险区域的实际安装面往往受管线、保温层和检修空间限制，难以完全按理论坐标施工。

　　设计思路上，外壳优先满足防爆承压与密封，金属壁厚、接合面宽度、螺钉数量和接口防护都比普通灯具更保守；支架则强调刚度与角度保持，底板折弯边提高抗扭能力，铰接处使用螺栓、垫片和锁紧件形成摩擦约束，避免设备在振动、风载或检修触碰后发生照射方向漂移。三维装配时应检查灯头在极限俯仰角度下是否与支架侧板、底板或电缆接头干涉，同时确认电缆最小弯曲半径不会被支架边缘压迫。若将灯具布置在管廊钢构上，还需在模型中预留接线盒、挠性管和电缆固定点的空间，不能只保留灯体本身包络。

　　安装边界方面，灯头旋转区域、后部接线插头、下方支架固定孔和侧向锁紧螺母都应纳入维护空间。表面安装方式决定了它适合固定在平整墙板、设备支架或预制立柱上；当安装面较薄时，需要背后补强或采用贯穿螺栓，防止振动后松动。灯具前端窗口应避免正对易积尘、易喷淋或易机械碰撞的位置，若无法避开，则需在布局中留出擦拭和更换窗口的操作距离。对于结构设计人员，该模型可用于校核防爆照明点位、支架角度、电缆走向和监控视场之间的匹配关系；对于选型人员，则可通过壳体层级、支架孔位和铰接结构判断其在危险区域表面安装场景中的适配性。
