电力变压器用空心圆筒绝缘衬套结构

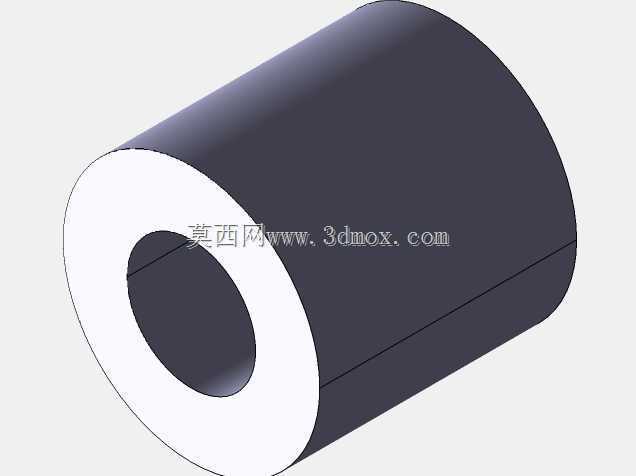

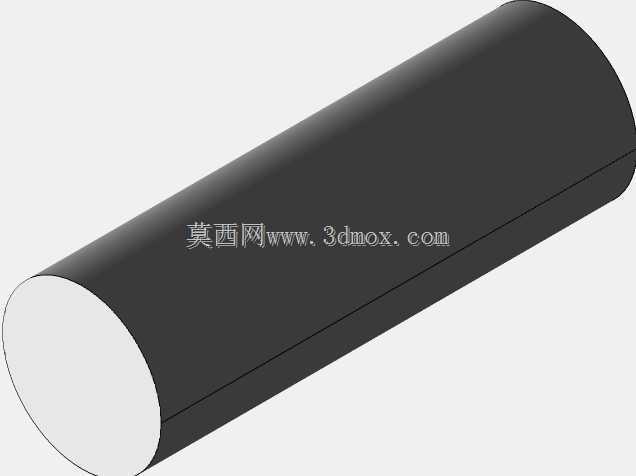

　　该同轴空心圆筒件在电力变压器整机结构中承担绕组骨架与层间绝缘隔离的核心作用，布置于变压器铁芯柱与高低压绕组之间的环形间隙内，是油浸式配电变压器、干式整流变压器装配环节里不可或缺的绝缘支撑构件。现场装配时，该圆筒件直接套在叠装完成的铁芯柱外圆周面，外层再依次绕制低压绕组、高压绕组，圆筒的内壁与铁芯柱外圆保留均匀的微量间隙，既可以避免绕组绕制过程中铜线直接剐蹭硅钢片叠层的尖角造成绝缘漆破损，也能为变压器运行时的绝缘冷却介质提供顺畅的流通通道。从结构设计逻辑来看，该零件采用等壁厚空心回转体构型，没有额外的凸缘、开孔或者异形卡扣特征，这种极简的回转结构首先适配变压器绕组绕制的连续作业工艺：绕线机的工装芯轴可以直接贯穿圆筒内孔，

　　带动整个筒体匀速旋转，铜线沿着筒体外壁轴向均匀排布，全程不会出现结构干涉。壁厚参数的选取经过多轮电场仿真校核，筒体的径向厚度需要同时满足两个边界要求：一是绝缘耐压要求，筒体材料多采用高密度绝缘纸板或者环氧玻璃布层压筒，厚度要能够承受高低压绕组之间、绕组与接地铁芯之间的工频耐压与雷电冲击耐压，避免长期运行中出现沿面放电或者击穿故障；二是装配空间约束，变压器铁芯柱与绕组内圈之间的环形间隙本身尺寸非常紧凑，筒体壁厚过大会挤占铜线的绕制空间，直接导致绕组匝数无法满足设计要求，壁厚过小则会在绕组绕制的张紧力作用下出现筒体变形、内壁贴死铁芯的问题。零件的轴向长度需要完全覆盖绕组的轴向排布区间，两端分别超出绕组上下端面一小段距离，

　　形成沿面爬电的延伸距离，提升端部绝缘的可靠性。在三维建模过程中，该零件采用同轴双圆柱拉伸切除的方式生成主体，建模时需要重点核对内孔直径与铁芯柱外接圆的配合公差：内孔尺寸过小会导致套入铁芯时出现卡滞，强行压装容易撑裂绝缘筒体；内孔尺寸过大则会导致筒体在铁芯上出现径向晃动，后续绕线时同轴度偏差过大，最终绕组外圆与变压器油箱内壁的安全距离无法满足规范。筒体的外圆表面需要保证足够的圆柱度，绕制铜线时如果外圆存在局部凸起或者椭圆变形，会导致铜线排布出现疏密不均的情况，局部绕组层间间隙过大还会引发运行时的局部过热。从实际运维场景来看，这类绝缘衬套还承担着绕组径向定位的作用，变压器在运输过程中会承受持续的颠簸振动，

　　筒体可以限制绕组相对于铁芯的径向位移，避免绕组出现松动、绝缘层摩擦破损的问题。对于油浸式变压器而言，筒体与铁芯、绕组之间的环形间隙同时构成了绝缘油的循环流道，变压器负载运行时绕组产生的热量被绝缘油带走，热油沿着流道上升进入散热器冷却后再回流，均匀的环形间隙可以保证油流阻力一致，不会出现局部油流停滞引发的热点温升超标。建模阶段还需要同步核对该衬套与上下端部绝缘端圈的配合边界，衬套两端面需要与端圈的定位止口对齐，保证整个绕组-绝缘组件的轴向尺寸链闭合，不会出现总装时端盖压装不到位的情况。这类看似结构简单的回转零件，其尺寸精度与形位公差直接决定了变压器整机的绝缘可靠性与长期运行寿命，设计过程中需要结合绕组的绕制工艺、铁芯的叠装公差、油箱的内部安装空间多维度迭代调整，不能仅按照理论几何尺寸孤立建模。
