防水型LED灯用ACDC电源转换装置

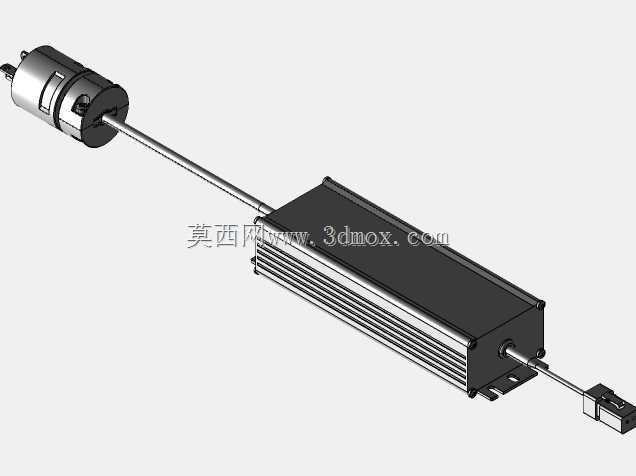

　　这款AC/DC电源转换装置的三维结构，围绕户外LED照明从民用交流取电这一实际工程需求搭建，核心解决常规LED灯条、HID照明单元仅支持低压直流供电，无法直接接入墙面市电插座的适配问题，在厂区临时照明、户外施工点位补光、露天设备周边警示照明、潮湿工况下的固定照明场景中都有明确使用价值。

　　从结构设计的底层逻辑来看，装置整体采用长条形铝制壳体作为承载主体，壳体外表面连续挤出成型多道平行散热鳍片，没有额外加装独立散热风扇，完全依靠壳体自身的大表面积与空气自然对流完成功率器件散热，这种无转动部件的设计思路，一方面适配IP64防护等级的密封要求，避免风扇开孔破坏壳体防水能力，另一方面也降低了长期户外运行的故障点，不用考虑风扇轴承进灰、进水后的卡滞失效问题。壳体两端采用端盖压合密封结构，所有线缆穿出位置都做了胶塞密封处理，可阻挡日常喷淋水、扬尘进入壳体内部，既可以在室内干燥车间使用，也能直接安装在室外露天墙面、设备支架上，应对小雨、扬尘工况不用额外加装防护外箱。

　　装置的输入侧直接集成标准直片市电插头，不用额外焊接输入线缆，现场使用时直接插入常规壁式市电插座即可完成取电，输入侧适配100V到277V的宽范围通用交流电压，不管是民用110V区域还是国内220V市电回路，都不需要调整内部跳线或者更换选型，单款装置就能覆盖不同区域的供电标准，给跨区域项目的物料选型减少了SKU数量。输出侧没有采用裸露接线端子的形式，而是配套两个工业级Deutsch连接器，输出端线缆出厂前就完成压接和密封处理，现场对接LED灯条、低压照明单元时，只需要对准连接器锁扣插合即可，不用现场剥线、压接端子，既避免了现场接线错误导致的电源短路，也保证了输出对接位置的防水防尘能力，连接器自带的锁止结构还能防止设备拖拽、震动过程中接头松脱。

　　电气功能层面，装置内部集成整流、滤波、稳压全套电路，可将输入的宽范围交流电转换为稳定的12V直流输出，持续输出能力可达5安培，对应24V输出版本可承载2.5安培负载，足够驱动单条48瓦功率的LED灯组，也可以同时并联多盏小功率低压LED灯具。电路内部自带短路保护、过载保护逻辑，当输出侧出现线缆短接、灯具总功率超出额定负载的情况，装置会自动切断输出，不会烧毁内部功率器件，故障排除后重新插拔输入插头即可恢复供电，不用更换保险丝或者返厂维修，对临时施工、无人值守的照明点位来说，能大幅降低运维排查的工作量。

　　安装边界与外形尺寸方面，装置主体长度控制在7英寸左右，宽度2.5英寸，厚度仅1.5英寸，整体重量不到一磅，不会给安装支架带来额外承重负担。壳体底部自带两个集成安装耳，安装耳上预留长条形腰型孔，配套的固定螺钉可以在腰型孔内滑动调整位置，就算现场墙面的打孔间距存在少量偏差，也不用重新钻孔，直接微调螺钉位置就能完成固定，拆卸移位时也只需要拧松两颗螺钉即可把装置从支架上取下，不用完全拆解壳体。三维建模过程中完整还原了壳体散热鳍片的挤出特征、两端连接器的针脚结构、输入插头的弹片结构、安装耳的腰型孔细节，结构工程师可以直接把该模型导入照明系统总成中，核对装置和墙面插座、LED灯条、安装支架的空间干涉情况，也可以基于现有壳体尺寸调整安装支架的开孔位置，不用重新测绘实物。

　　实际选型使用时，需要注意该装置的输出特性适配12V或24V直流供电的LED灯条、LEDB系列照明单元，不能直接驱动高压HID金卤灯，在布置走线时要保证输出侧Deutsch连接器完全插合到位，避免对接位置出现缝隙进水，装置周围预留至少1厘米的散热空间，不要把壳体鳍片完全贴在密闭保温墙面上，保证自然对流的通风路径顺畅，就能长期稳定运行。
