耳轴五轴联动加工异形曲面零件

　　这套耳轴五轴加工方案面向中小批量异形曲面零件的精密铣削场景，常见于航空结构件、汽车内饰功能件、精密工装辅件以及复杂曲面五金件的试制与量产环节。现场布局采用双支撑耳轴转台搭载卧式加工基座，工件毛坯通过工艺凸台预先固定在下方紫色基座工装之上，转台可带动工件完成A轴俯仰摆动与C轴回转分度，配合主轴端XYZ三轴直线进给，实现一次装夹下五面轮廓的连续加工，避免多次翻面装夹带来的定位误差累积。

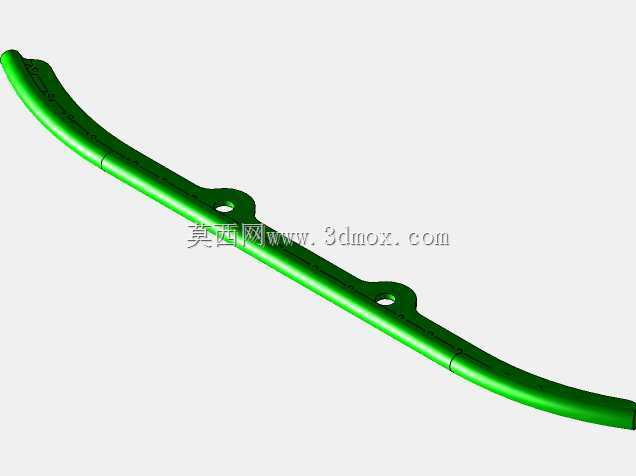

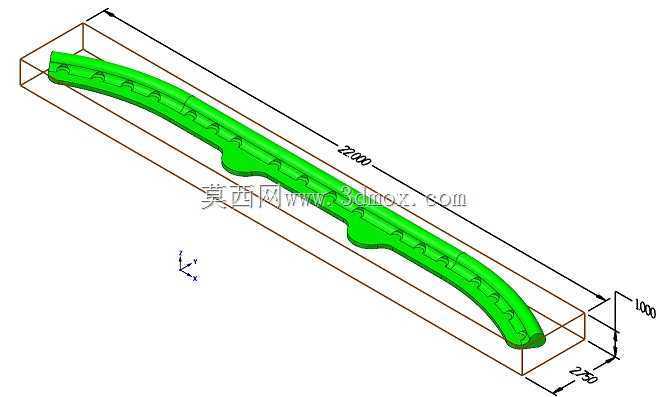

　　从实际加工逻辑来看，该零件成品为长条形绿色薄壁曲面件，整体呈平缓拱形，上表面分布多组连续镂空槽与定位小孔，轮廓曲率沿长度方向连续变化，传统三轴立铣无法在一次走刀中保证刀具轴线始终贴合曲面法向，极易出现侧壁刀纹不均、薄壁振颤、刀具悬伸过长干涉等问题。采用耳轴五轴布局后，可通过转台摆动将工件待加工面调整至正对主轴的姿态，短刃刀具即可完成深腔与侧壁加工，大幅降低刀具让刀量。

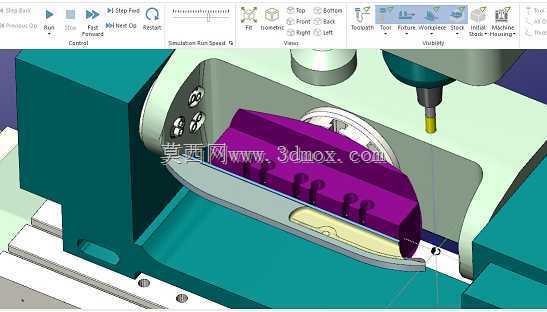

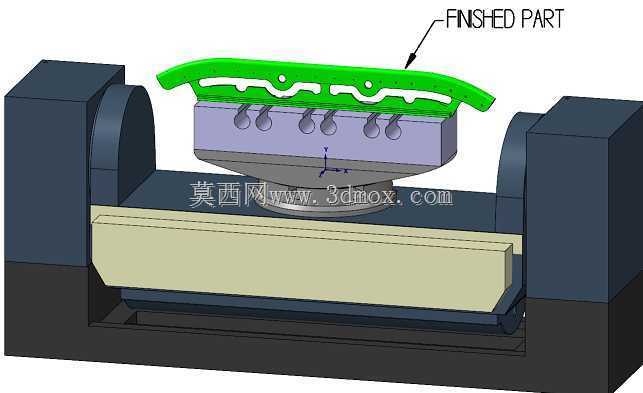

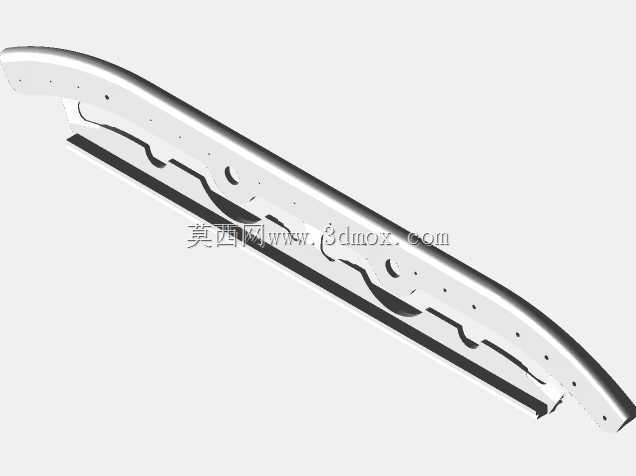

　　工件分两道工序完成加工：第一道工序在三轴设备上完成毛坯基准面、底部燕尾槽定位结构的粗精加工，保证毛坯与耳轴工装的定位贴合精度；第二道工序将预装完成的工装整体吊装到五轴耳轴转台之间，锁紧两侧支撑端后完成曲面轮廓、镂空槽、周边小孔以及最终外形的五轴联动铣削。成品零件与毛坯基座之间预留三处均匀分布的连接凸台，加工全程零件始终通过凸台与下方料块连为一体，刚性远高于单点夹持薄壁件，加工完成后由钳工沿凸台根部铣断，再手工打磨去除残留凸台与毛刺，最终成品无任何装夹压痕与工艺残留。

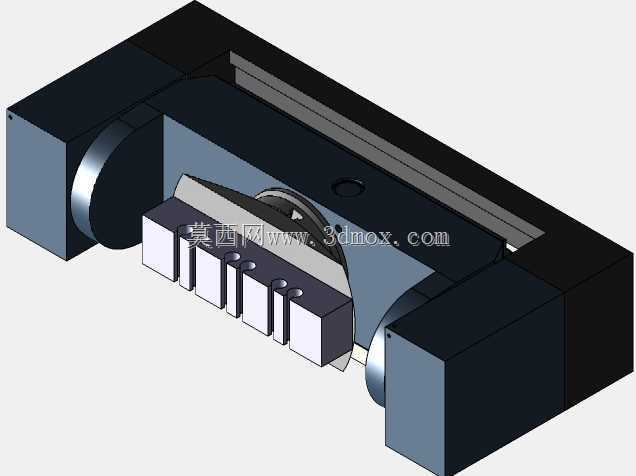

　　工装设计层面，下方紫色基座顶面按照零件毛坯底面型面做仿形贴合，六组定位销孔对应毛坯工艺孔完成初定位，侧面预留压紧螺钉槽位，基座底部设置标准法兰接口，可直接适配耳轴转台中间的工作台面，两侧支撑座的中心高、回转直径均按照常见五轴耳轴设备的行程边界设计，工件回转过程中最外轮廓与两侧支座、床身护板之间保留足够安全间隙，不会发生摆臂碰撞。床身部分的长条形排屑槽沿轴向布置，加工过程中切屑可直接落入槽内随链式排屑器排出，冷却液从主轴喷嘴喷出后可顺势回流到下方水箱，不会在工装凹陷区域积留。

　　建模过程中需要重点把控几处边界：首先是成品曲面的壁厚均匀性，镂空槽之间的连接筋宽度仅数毫米，建模时需保证筋位两侧曲面偏置距离一致，避免加工后出现局部壁厚过薄断裂；其次是三处工艺凸台的位置选择，需布置在零件后续装配不可见的非功能面，凸台截面大小兼顾连接刚性与后续去除便利性，过大则钳工打磨工作量陡增，过小则加工中容易被铣削力扯断导致零件飞出；最后是耳轴转台的摆角限位校核，编程时需模拟刀具、主轴头与转台支座的空间位置，在曲面两端极限位置提前设置摆角缓冲区间，避免机床硬限位触发报警。

　　这类加工结构在实际车间中适配多品种小批量的复杂曲面件生产，工装互换性强，更换不同产品时仅需替换中间的仿形定位基座，耳轴支撑与床身部分可通用，相比定制专用五轴夹具能大幅缩短生产准备周期，曲面加工后的轮廓精度与表面一致性也明显优于多次翻面的三轴加工方案。
