莱曼转台配套五轴加工专用夹具

　　这套夹具是直接适配莱曼系列数控转台的五轴联动加工专用工装，在中小型精密零件的多工序复合加工场景里使用频率极高，日常车间里承接液压阀块、小型传动支座、多面孔系壳体类零件的批量加工任务时，不需要反复拆分工件重新找正，一次装夹就能走完端面铣削、钻孔、攻丝以及斜向十字孔的全部加工流程，能把多次装夹带来的定位误差压缩到微米级，也省去了工序间反复转运、重新打表找正的辅助工时。

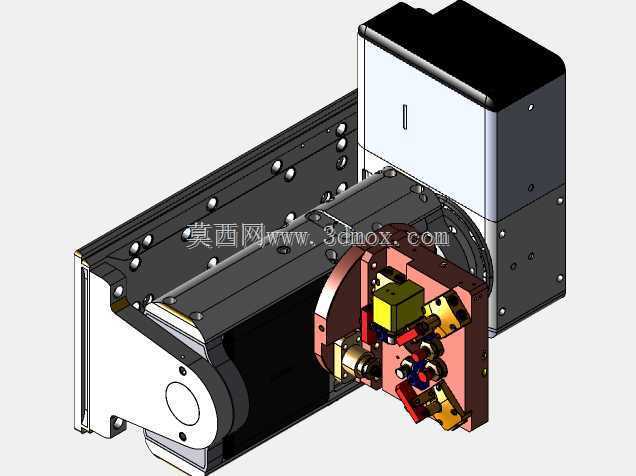

　　从整机布局来看，整套工装直接挂载在转台的回转输出法兰端面上，底座连接面完全匹配莱曼转台的标准安装螺孔分布，安装时不需要额外做转接板改造，对位后拧入锁紧螺钉就能完成固定，回转中心和转台的旋转轴线同轴度可以直接靠安装止口保证，现场调试时只需要打表校验夹具端面的跳动量，不需要重新做复杂的坐标系偏移补偿。夹具的主体支撑骨架采用高强度合金钢焊接后整体去应力处理，再经过一次粗加工、两次时效消除内应力，最后精加工所有定位基准面，即使在长时间承受铣削轴向冲击力、钻削进给扭矩的工况下，也不会出现基座形变偏移，长期批量加工的精度保持性远优于普通拼装式工装。

　　夹具体的工作端围绕工件的加工避让需求做了开放式结构设计，环绕工件的几个作业方向都预留了足够的刀具走刀空间，当五轴机床摆头带动端铣刀走工件端面轮廓、或者深孔钻递进加工斜向十字孔时，刀柄、夹头和夹具本体之间不会发生干涉，甚至常用的角度头、攻丝刀柄在额定行程内移动，也不会蹭到工装的支撑臂。夹紧机构采用多工位浮动压块组合，针对异形工件的不同支撑点位分别布置了可调压紧点，每个压块的压紧力可以单独调整，既可以保证毛坯件装夹后完全贴死定位面，不会在铣削吃刀时出现窜动，也不会因为局部压紧力过大导致薄壁工件产生装夹变形。定位侧配套了可换式定位销和等高支撑块，切换不同批次的工件型号时，只需要更换对应规格的定位元件、调整压块的行程位置，几分钟就能完成换型，不需要整体拆卸重装夹具。

　　设计阶段的核心思路完全围绕五轴加工的工艺特性展开，没有照搬普通三轴工装的全包围限位结构，而是把所有可能遮挡刀具路径的冗余支撑部分全部做了镂空切除，同时在受力薄弱的支撑臂位置做了加强筋加厚处理，在保证整体刚性的前提下最大限度开放加工视野。夹具上所有的气路、油路走线都沿基座的侧边暗槽布置，不会外露缠绕在转台回转区域，转台带着夹具做连续360度回转或者任意角度摆动时，管线不会被拉扯剐蹭。安装边界方面，整套夹具挂载后超出转台法兰的径向尺寸控制在常用五轴机床的工作台行程范围内，轴向伸出长度经过配重校核，回转时的整体动平衡满足转台的额定负载要求，不会因为偏载过大导致转台蜗轮蜗杆出现异常磨损。日常作业中，工件完成初定位后，夹紧机构可以快速锁死，加工过程中切屑和切削液会顺着夹具端面的倾斜排屑槽直接流入机床排屑器，不会在定位缝隙里堆积切屑造成后续装夹定位偏差，维护时只需要定期清理定位面、给活动压块的铰接点加注润滑脂，就能长期保持稳定的装夹精度。
