拜拉克塔尔MIUS隐身无人作战飞机

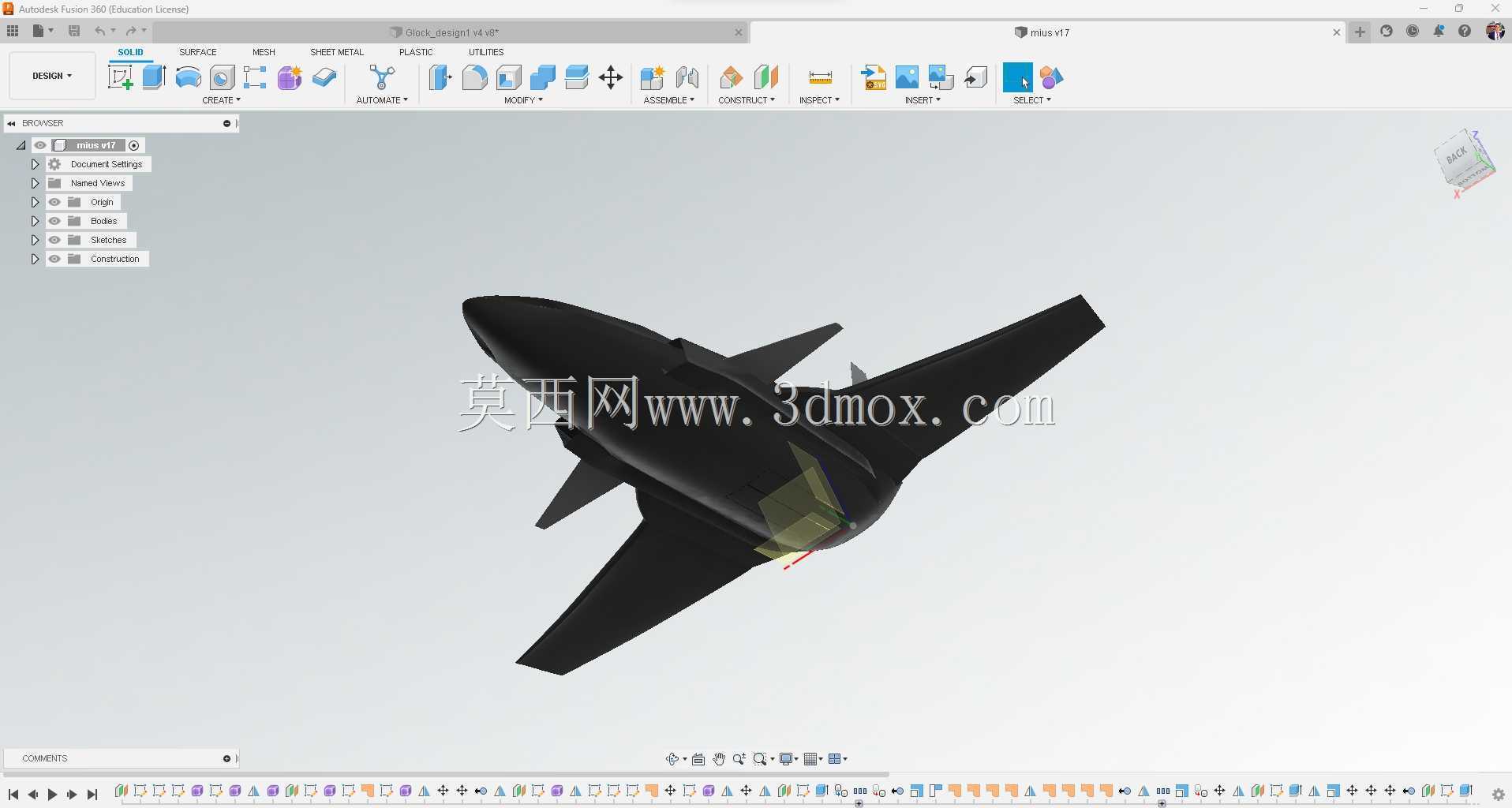

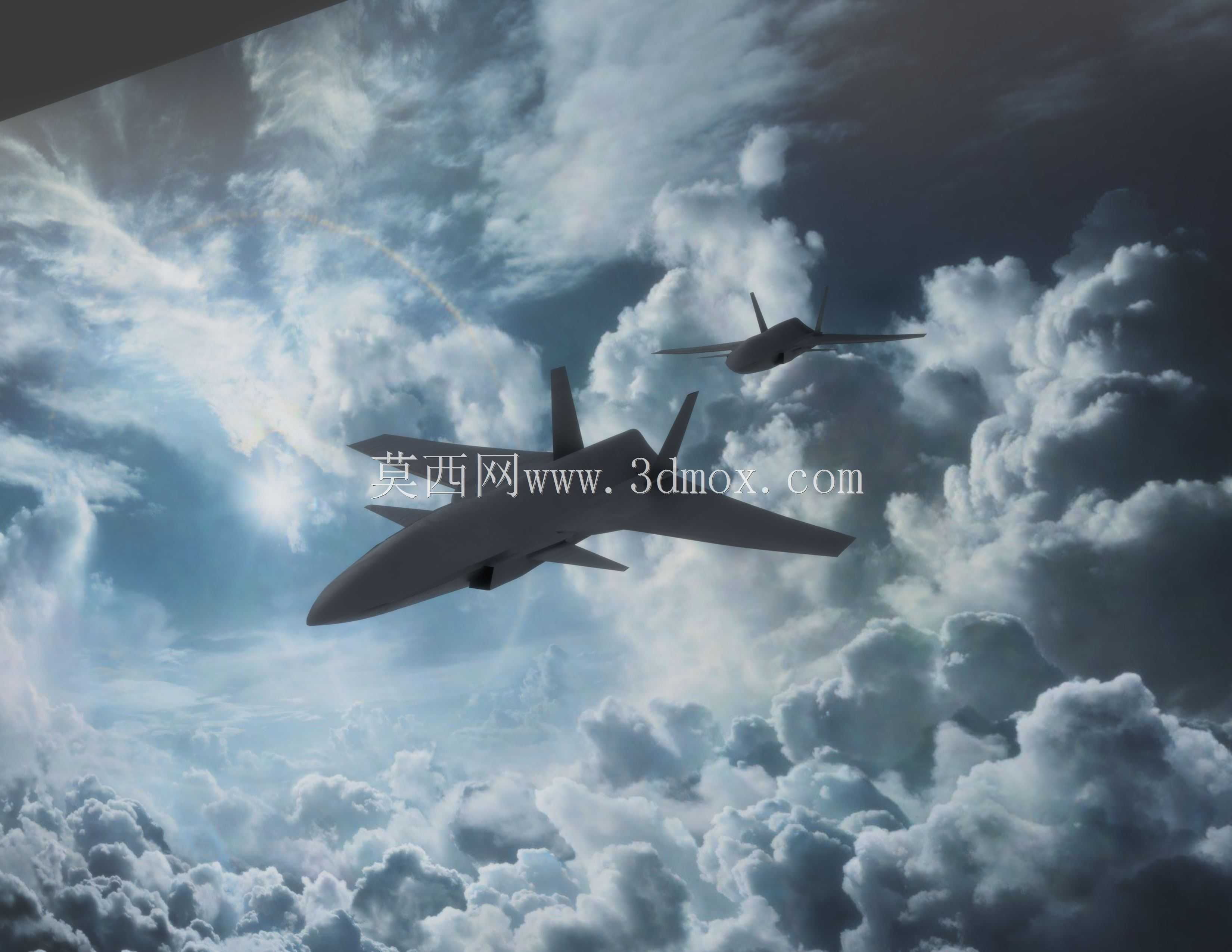

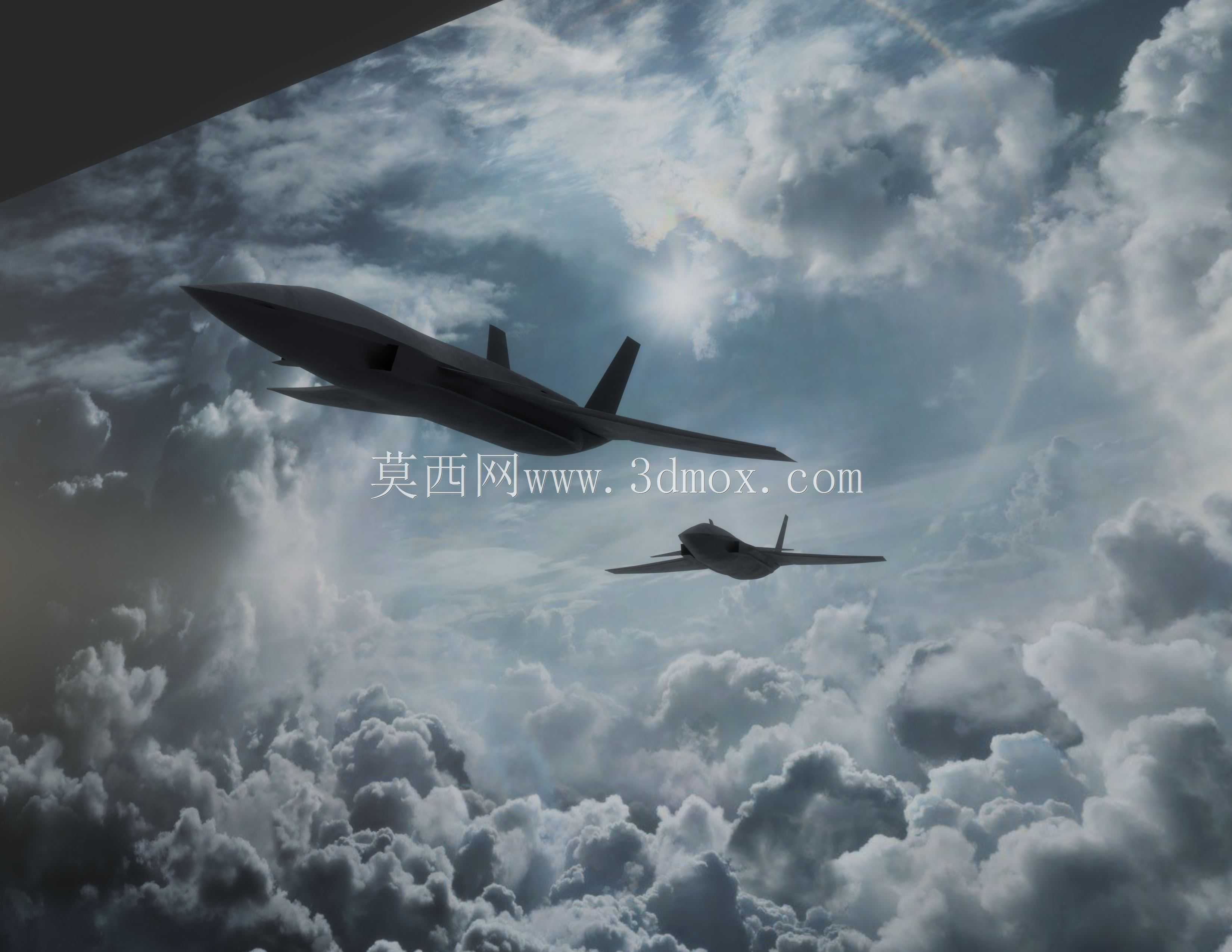

　　这款飞翼布局无人作战平台的三维结构还原，重点放在机身翼身融合曲面、进气道遮挡关系与尾喷口收敛段的工程表达上，适合飞行器总体方案论证、隐身外形校核以及机载设备布置推演时作为参照数模使用。从气动构型看，整机采用无垂尾、无水平尾翼的翼身融合设计，机头截面呈尖锐菱形，棱边沿机身两侧向后延伸并与机翼前缘对齐，这种棱边平行处理能够把入射雷达波集中到少数几个非威胁方向，降低正面与侧向雷达散射特征。机身背部进气道布置在机身上方，进气口带有明显的S弯遮挡趋势，可避免发动机压气机叶片直接暴露在入射雷达波下；进气唇口采用后掠造型，与机翼前缘掠角保持协调，兼顾高速进气效率与低可探测性。机身下部设置内置弹舱轮廓，舱门沿机身纵轴布置，

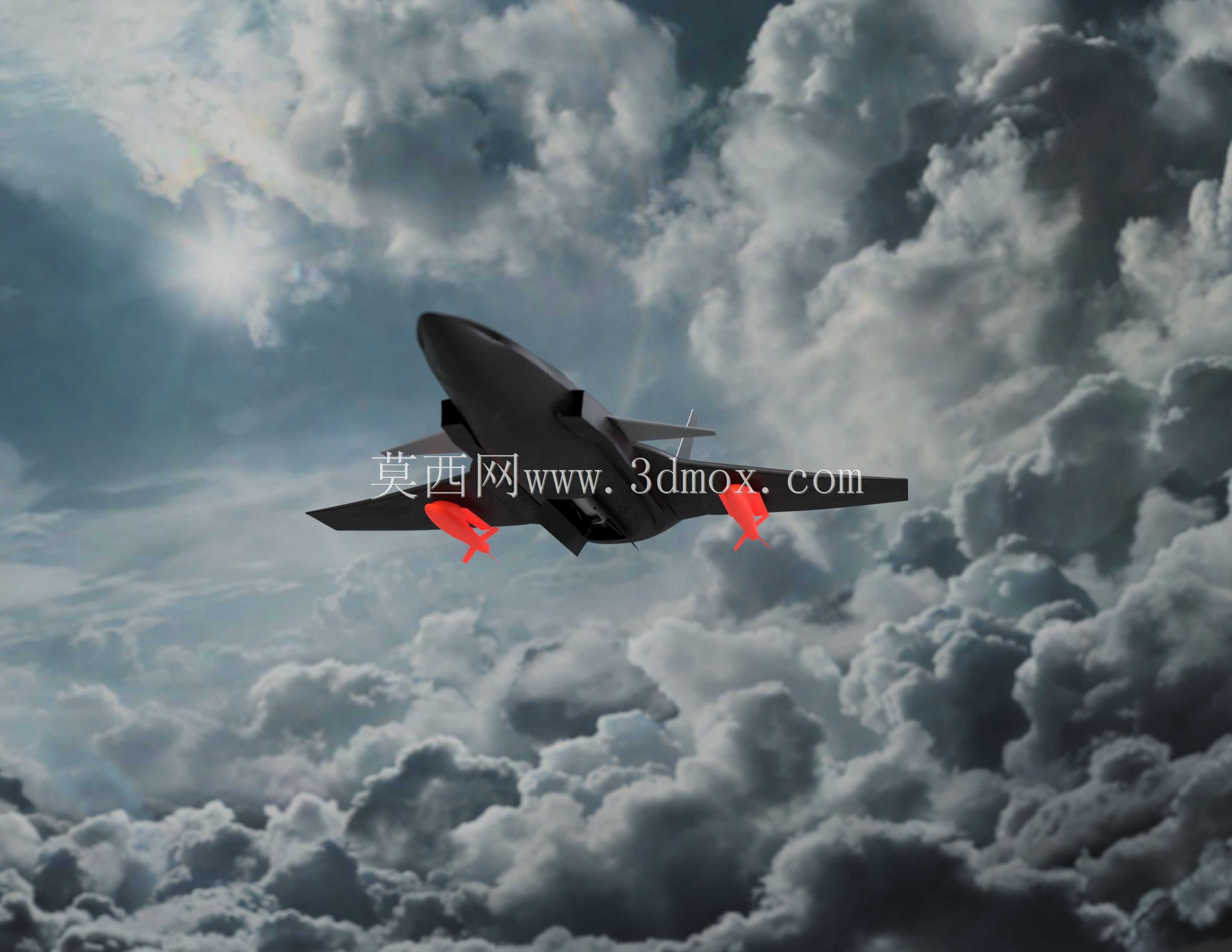

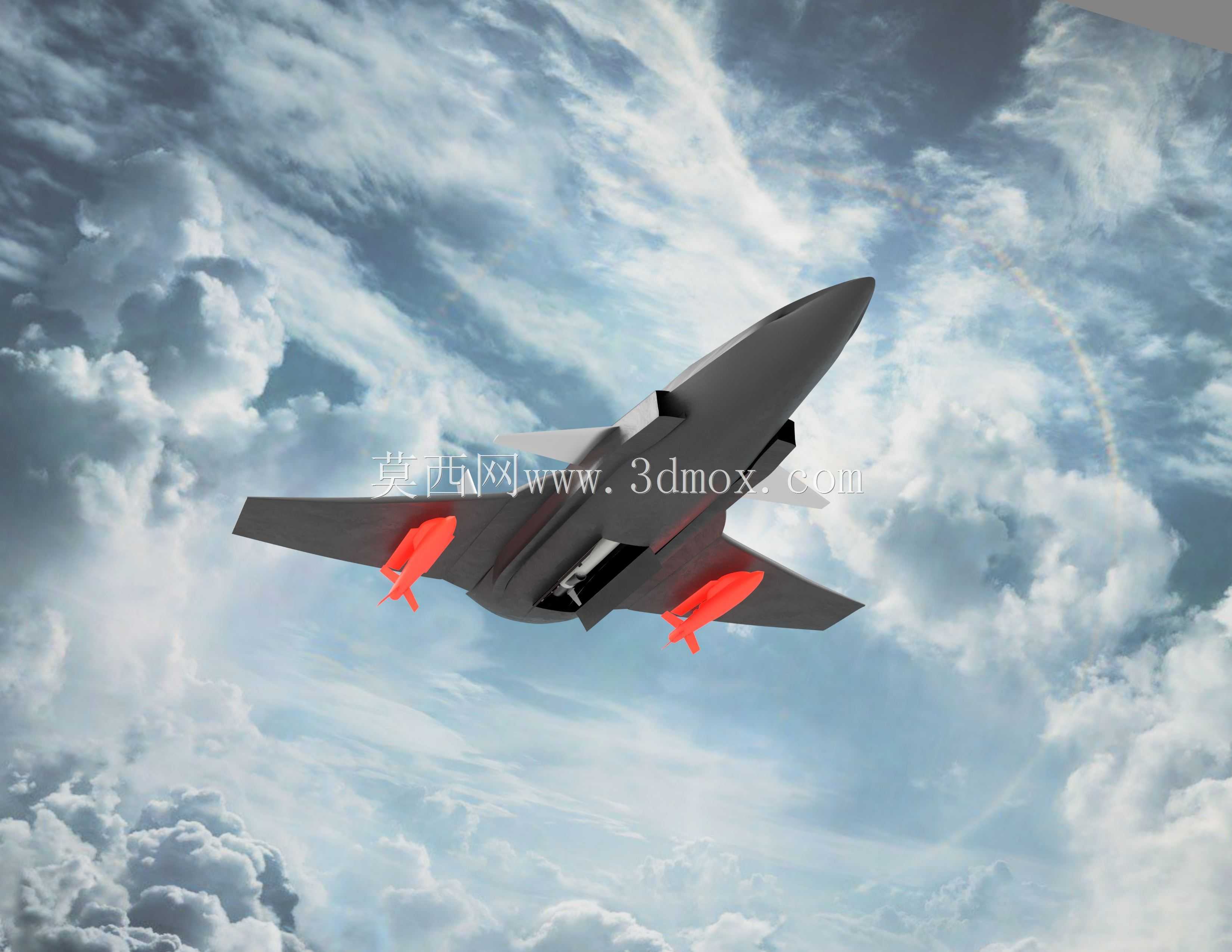

　　作战时可在保持外形光滑的条件下携带小型制导弹药，避免外挂武器破坏隐身表面。机翼为大后掠三角翼，翼尖带有切角处理，翼面与机身之间没有明显转折，整个上表面形成连续光滑的升力体，既增加了内部可用容积，也减小了跨音速飞行时的干扰阻力。尾喷口位于机身后端，采用扁平化收敛造型，喷口与后机身蒙皮平滑过渡，有利于高温喷流与外界气流快速掺混，降低红外辐射特征。从结构分区思路看，数模可拆分为机头雷达罩段、前机身航电舱、中段进气道与弹舱段、后机身发动机舱、左右一体化机翼以及尾喷口整流段。机头内部可容纳小型有源相控阵雷达与导航通信组件，前机身两侧预留天线安装面；中段是全机受力核心，进气道、主起落架舱、弹舱与燃油箱集中布置，需要在有限截面内协调管路、

　　线缆与结构梁的走向；后机身围绕发动机安装节展开，承受推力传递与热载荷，喷口周围需预留隔热层与维护口盖空间。起落架采用前三点式布局，前起落架位于机头下方，主起落架收纳于机身中部两侧，收起后舱门与蒙皮齐平；舰载使用场景下，起落架需要承受较大下沉率，主承力接头、拦阻钩安装梁与机身加强框都应在数模中体现出足够的结构余量。外形边界方面，整机长度方向以机头最前端至尾喷口末端为基准，翼展方向以左右翼尖为最大宽度，高度方向限制在机身背部最高点至起落架机轮最低点之间；入库与舰面调度时，折叠机翼或翼尖可拆卸方案能够压缩停放宽度，机翼折叠铰链位置需避开主翼梁高最大区域，同时保证折叠后地面车辆与牵引车的通行间隙。发动机安装边界集中在后机身，

　　进气道中心线与发动机轴线需平滑过渡，S弯段曲率不能过急，否则会造成总压损失增大；尾喷口与机身末端之间预留热膨胀间隙，周围蒙皮按耐高温材料区域划分。飞行控制方面，无垂尾布局取消了传统方向舵，偏航与滚转操纵更多依赖机翼后缘多组控制面协同偏转，包括升降副翼、阻力舵与嵌入式操纵面，数模中后缘控制面的分缝位置应与隐身缝隙对齐，减少开口对雷达反射的影响。机载系统布置上，大气数据传感器沿机头棱边分布，卫星通信与数据链天线布置在机身背部较高位置，弹舱内可按照挂点间距配置小型制导炸弹或巡飞弹，燃油箱则利用机翼与机身融合段的干燥舱空间布置，提高载油系数。在实际应用场景中，这类无人作战平台可承担前沿侦察、目标指示、压制防空与协同有人机作战等任务，三维数模能够用于起飞着舰包线分析、地面保障设备干涉检查、弹舱挂装流程模拟以及舰面系留方案验证。建模过程中对曲面连续性、口盖缝隙、控制面偏转间隙和起落架收放路径的表达，直接决定后续仿真与装配评审的可用性。
