双凸耳浮动锚定螺母板航空连接构件

　　这类带双侧凸耳的浮动锚定螺母板，在航空机载设备、机身蒙皮内侧支架、变压器舱内附件固定以及需要反复拆装维护的薄板连接区域十分常见。现场装配时，操作人员往往先把该构件卡入预制的钣金开口或支架定位槽内，再让外侧盖板、设备底座或线束固定片穿过螺钉与中心螺纹旋合。螺母本体保留一定径向与角向补偿量，能够吸收钣金冲压误差、层叠件公差累积以及振动后孔位轻微错位，避免螺钉强行对孔造成螺纹拉伤。

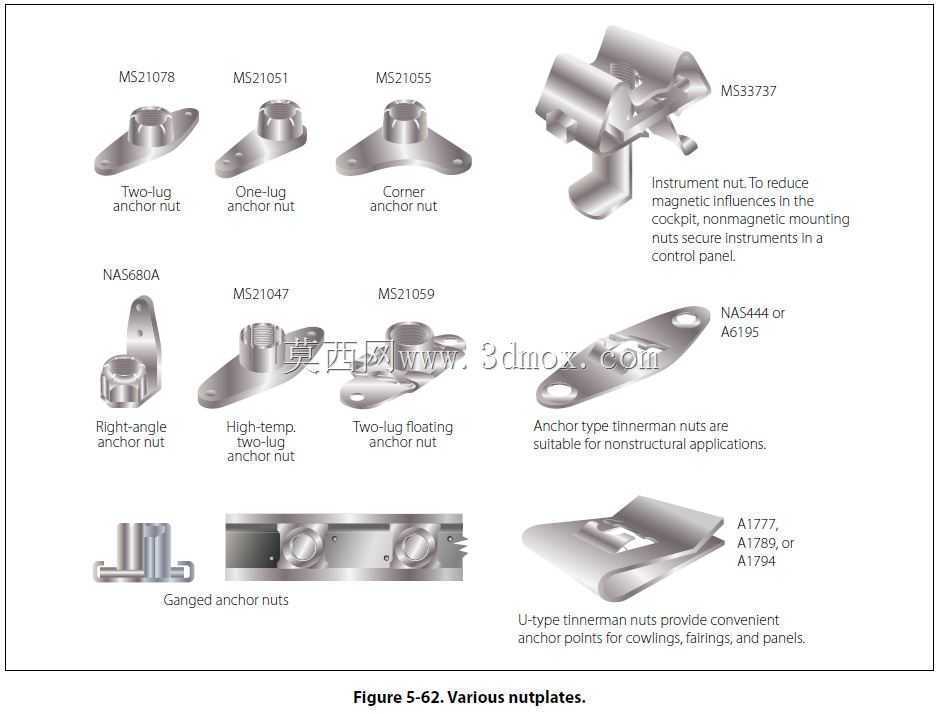

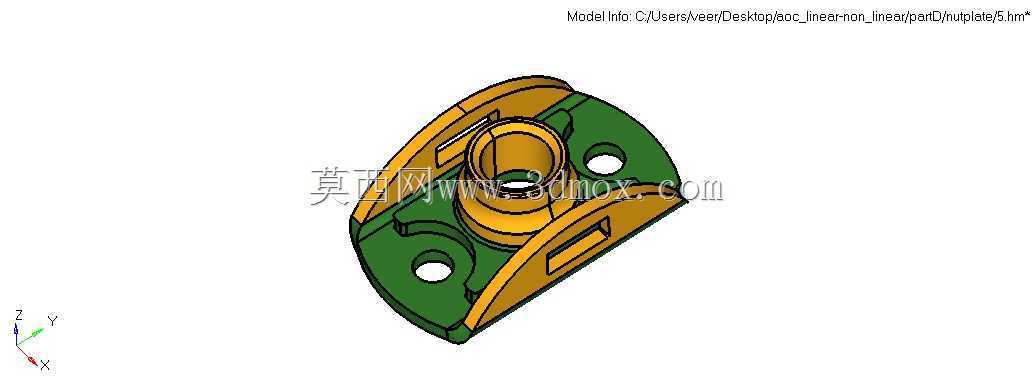

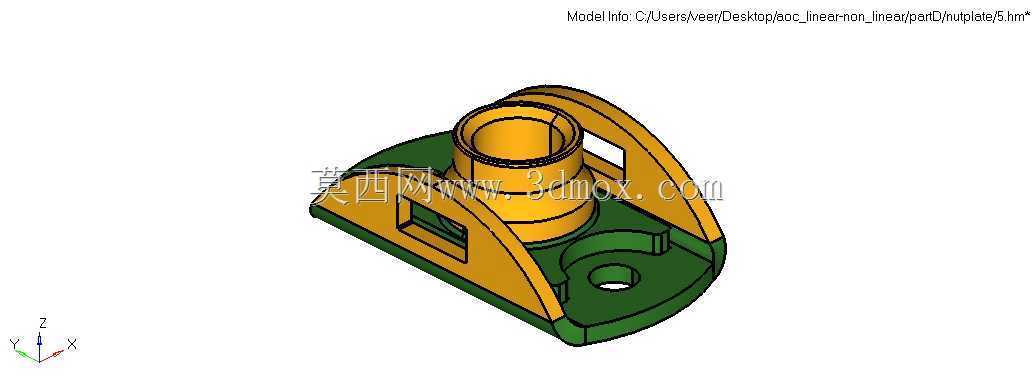

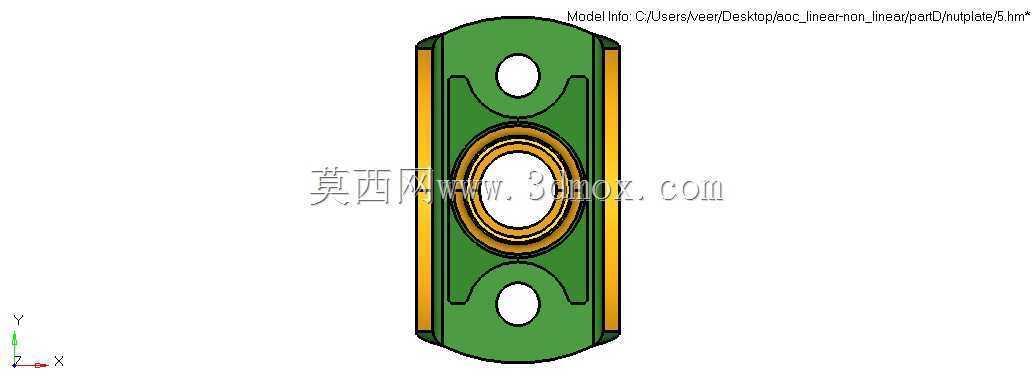

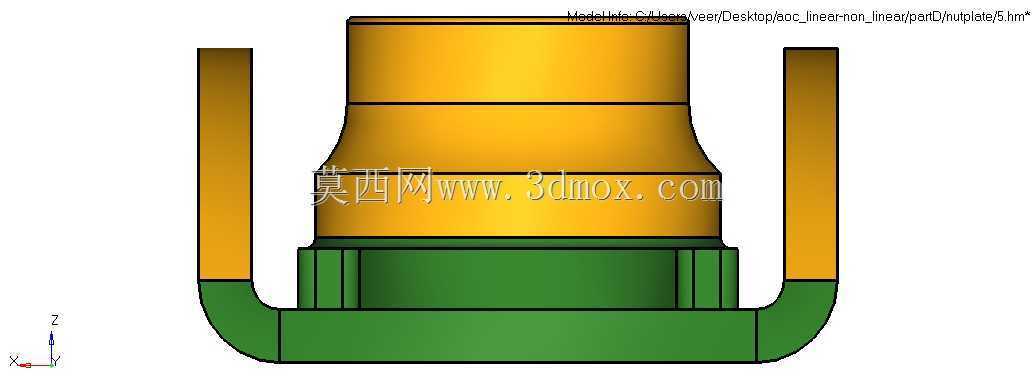

　　从结构上看，零件由贴附安装面的异形板体、居中凸起的螺纹套筒以及两侧带让位窗口的凸耳组成。板体轮廓并非规则圆形，而是按照周边避让边界修成不对称弧边，一侧留出较大平面贴合区，另一侧通过曲面过渡降低边缘应力集中。中心套筒向外凸起，既增加螺纹啮合长度，又让螺母轴线离开基准板面，在多层薄板叠装时提供足够的夹持高度。套筒根部设置圆滑过渡圆角，可把螺钉预紧力分散到板体，减少薄件在根部出现压陷或裂纹的风险。

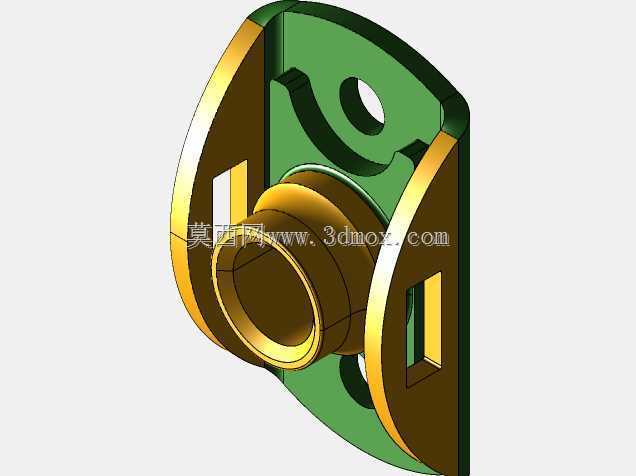

　　双凸耳是该构件实现锚定的关键。凸耳沿板体两侧伸展，外形贴合安装槽内壁，装配后能够限制螺母板随螺钉旋转；凸耳上开出的矩形窗口并非单纯减重，而是为卡爪、折弯舌片或定位凸点提供插入与咬合空间。钣金支架上的小翻边穿过窗口后，可在工装中压弯或冲点，使螺母板被轴向限定在槽内，却又不完全锁死。这样在螺钉导入时，中心螺纹可以在小范围内浮动找正，而拧紧后凸耳承担反扭矩，防止整个嵌件跟转。

　　设计这类零件时，首先要明确安装边界，而不是孤立绘制螺母外形。板体最大外廓必须小于钣金槽口的放入尺寸，同时凸耳展开方向要保证构件能从预设方向装入；中心套筒高度则受对侧设备间隙限制，过高会顶起盖板，过低会使螺纹啮合不足。板体厚度需要结合预紧力与材料屈服强度校核，过薄会在拧紧时产生碗状变形，过厚又会占用舱内宝贵空间。凸耳窗口的宽度、长度和边距要兼顾定位可靠性与冲裁强度，窗口离外缘过近容易在压弯舌片时撕裂，离中心过远则会削弱浮动补偿效果。

　　螺纹套筒的内径、壁厚和同轴度直接决定锁付寿命。航空维护场景中盖板可能经历多次拆卸，螺纹不能只依靠薄钣金卷边形成，而应通过足够长的筒壁提供稳定啮合。套筒端面可作为螺钉承压区，周围留出平整环形面，使垫圈或零件表面均匀接触。若对接件存在涂层、阳极氧化膜或密封垫，中心凸起高度还应把这些厚度纳入尺寸链，避免螺钉达到扭矩后实际夹紧力不足。

　　外形建模时，异形板边、凸耳曲面和套筒相交区域需要连续处理。圆角半径不能只按外观设定，要结合铣削、冲压或铸造工艺的最小刀具半径、弯曲半径和脱模要求。板体上的小孔可用于观察装配到位情况、减轻重量或穿过辅助定位销；其孔边到外轮廓、到窗口的距离应保留足够韧带，防止热处理或表面处理后变形。两侧凸耳的不对称形状，实际上反映了周边管路、线束卡箍和设备壳体的避让关系，因此在数模中应保留真实安装环境进行干涉检查。

　　实际选型阶段，工程人员通常会把该螺母板放入组件级装配中验证三个状态：自由放入时，外廓能否通过维护口和钣金槽；预定位后，凸耳与窗口是否能承受旋合扭矩；螺钉拧紧后，中心套筒、板体和被连接件之间是否存在异常间隙。对于振动较强的位置，还要关注浮动量不能过大，否则螺纹轴线长期偏斜会引起螺钉弯曲疲劳；而对于公差链较长的复合材料板或多支架拼接处，又需要保留适当浮动，以补偿热膨胀和装配偏差。

　　该构件的价值在于把螺纹承载、防转锚定和孔位补偿集成在一个小型连接件内。相比在薄蒙皮上直接攻丝，它能显著提高重复拆装可靠性；相比焊接螺母或固定式压铆件，它对孔位偏差更宽容，也降低了现场返修难度。结构设计时围绕板体贴附面、中心螺纹套筒、双凸耳反扭结构和窗口锁定关系展开，就能在有限安装空间内实现稳定锁付，并为后续设备维护留出足够的工艺余量。
