轴流涡轮机带榫根动叶片结构

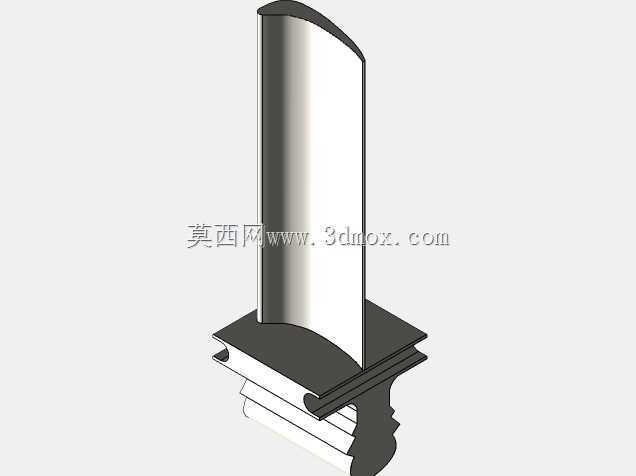

　　轴流式涡轮动叶片是透平机械中直接完成能量转换的核心承载零件，这类结构广泛出现在地面燃气轮机、蒸汽轮机、航空发动机低压级组以及小型膨胀涡轮中。叶片工作时被轮盘带动高速旋转，高温高压工质沿轴向流道掠过叶身，将流体焓降转化为作用在型面上的气动力，再通过叶根把扭矩传递给轮盘，最终驱动主轴输出机械功。图中模型完整表达了叶身、缘板与下方榫接根部的组合关系，适合用于转子级结构方案校核、装配关系演示以及叶根连接方式的教学分析。

　　从结构功能拆分来看，上部叶身采用带弯扭特征的机翼型截面，沿高度方向各截面弦长、安装角和型线厚度连续变化，目的是让气流在相邻叶片形成的栅道中平顺加速并转折。叶型前缘较厚以承受来流冲击和颗粒冲蚀，尾缘逐渐减薄以降低尾迹损失；压力面与吸力面的曲率差决定了叶片两侧压差，也直接影响级做功能力。叶身顶部保留端边结构，实际机组中会与机匣蜂窝封严或涂层形成微小径向间隙，间隙过大将引起泄漏绕流，过小则可能在热膨胀和振动叠加后发生碰磨。

　　叶身下方的平台即缘板，是气流通道的径向边界。它一方面把高温燃气与轮盘前侧腔室隔开，减少热气体向轮缘区域侵入；另一方面作为叶身和榫根之间的过渡段，把型面根部的复杂应力分散到较宽的承载截面上。缘板边角并非单纯装饰，在真实设计中需要兼顾相邻叶片缘板之间的拼合密封、冷却空气封挡以及装配时的周向定位。模型中缘板下方向内收窄，再连接带多齿轮廓的榫根，这种形态与枞树形或类似榫齿连接思路一致，齿面承受离心力引起的接触压应力，齿间圆弧则用于缓解应力集中。

　　榫根是整套叶片最关键的安装边界。转子运转时，叶片自身质量产生巨大离心载荷，叶根必须把载荷均匀传入轮盘轮缘的榫槽。多齿结构的优势在于承载接触面分散，单个齿的载荷峰值较低，同时允许叶片在热态下有微量变形协调。安装时叶片通常沿轮盘周向或轴向滑入榫槽，再通过锁片、挡块或锁紧销限制脱出。建模时需要特别控制齿面角度、齿距、承力面贴合率以及根部圆角，若把齿尖做成尖锐几何，有限元计算中会出现不真实的应力奇异；若忽略配合间隙，又无法反映装配滑移和接触不均。

　　尺寸与边界处理上，叶身高度决定级的通流能力，弦长和栅距共同影响稠度，稠度偏低会导致叶片负荷过高，偏高则增加摩擦面积和转子重量。缘板外轮廓需要在周向与相邻叶片接近闭合，同时留出热膨胀间隙；根部宽度、榫齿长度和轮盘轮缘厚度必须匹配，否则会出现轮盘开槽后剩余截面强度不足的问题。对于工程建模，可先按不同叶高截面建立气动型线，通过放样生成光滑叶身，再处理缘板与根部过渡；过渡区应避免截面突然收缩，尽量采用连续圆弧或样条缓和刚度突变。

　　在实际运行场景中，叶片还要承受三类耦合作用：一是稳态离心拉伸，使叶根齿面和轮盘槽齿长期处于高接触应力状态；二是气流激振和尾迹扰动引起的振动，要求叶身固有频率避开转速倍频和流场激励频率；三是启停过程中的热胀冷缩，使叶根、轮盘和锁紧件之间产生温差变形。模型虽然未表达内部冷却通道，但在高温燃气透平中，叶身常设计成带气膜孔、 serpentine 内腔或冲击冷却的复杂结构；蒸汽轮机或低温膨胀机则更重视型线效率、水滴冲蚀和根部疲劳。

　　该三维结构对选型和设计人员的价值，在于把气动外形与机械连接放在同一装配语境下理解。叶型不是孤立曲面，根部也不是标准夹具，二者通过缘板形成载荷路径：气动力作用于叶身，离心力沿叶高向下累积，弯矩在缘板附近形成复杂拉弯组合，最终由榫齿接触面传入轮盘。设计时需要反复协调叶高、弦宽、缘板厚度、榫齿数量和轮缘空间，既不能为追求效率把叶身做得过薄，也不能为提高强度把根部放大到破坏轮盘完整性。整体结构体现了轴流涡轮级中高效通流、可靠锁紧和长期抗疲劳运行之间的工程平衡。
