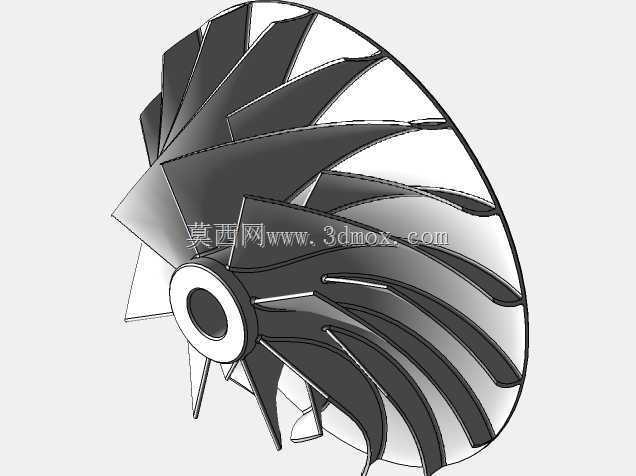

十六叶径流式涡轮叶轮精密结构

　　该叶轮属于径流式涡轮核心转动构件，整体采用后弯式三元流叶片布局，共计16片工作叶片沿轮盘周向均匀排布，适配小尺寸高速涡轮动力单元的做功需求，常见于微型燃气轮机、涡轮增压器、小型膨胀发电装置以及高速流体能量回收设备中。这类叶轮在整机里承担能量转换的核心作用：高温高压工质从叶轮外缘径向流入，沿叶片间流道向中心轮毂方向流动，工质膨胀降压的过程中释放焓降，推动叶轮高速旋转，将流体的压力能与热能转化为转轴输出的机械功，或是反过来作为离心压气机叶轮，带动转轴驱动叶片对气体做功，提升工质压力。

　　从安装边界来看，该叶轮最大外缘直径为120mm，中心安装轴孔直径26mm，叶轮轴向总高度48mm，叶片出口位置的叶尖厚度控制在9mm，叶轮轮盘后侧的密封配合段直径为74.4mm，所有尺寸均按照实际量产工作零件的装配公差反向建模，轮盘中心的轴孔采用台阶式定位结构，孔端预留倒角，既方便压装转轴时导向，也能避免装配过程中孔口边缘刮伤轴颈配合面。轮盘背面的配合端面预留了密封件安装空间，可搭配迷宫密封或者接触式机械密封，阻挡腔体内的工质沿转轴间隙泄漏，提升整机容积效率。

　　设计过程中优先兼顾气动效率与结构强度两项核心指标，叶片采用空间扭曲三元曲面造型，从轮缘到轮毂的型线沿气流流动方向连续顺滑过渡，叶片进口角按照来流方向匹配，减小工质冲入叶轮流道时的冲击损失，流道截面从外缘到中心逐步收敛，引导工质平稳转向，避免流道内出现局部涡流、脱流等恶化气动性能的问题。叶片与轮盘衔接的根部位置做了大圆角过渡，大幅降低高速旋转时叶片根部的应力集中系数，轮盘整体采用等强度锥面造型，从外缘到中心轮毂厚度逐步增加，匹配离心载荷下的应力分布规律，既控制叶轮整体转动惯量，又保证核心承载区域的结构刚性。

　　实际工程应用里，这类小尺寸径流式叶轮的工作转速通常可达每分钟数万转，工作过程中叶片要承受自身离心力、工质交变气动力以及启停阶段的热冲击载荷，建模时所有曲面均保证G2连续，不存在尖角、褶皱或者曲面断点，后续无论是开展五轴数控加工、精密铸造还是3D打印成型，都可以直接基于该曲面生成刀路或者铸造型腔，不需要额外修补几何缺陷。叶片的叶顶位置预留了和壳体配合的微小间隙，间隙量按照整机热膨胀量匹配，运行状态下叶轮受热膨胀后叶顶不会刮蹭蜗壳内壁，同时又能把叶顶间隙的泄漏损失控制在较低水平。

　　叶轮中心的轴孔配合面按照过渡配合要求设计，装配时可采用热装工艺将叶轮加热后套入转轴，冷却后形成足够的抱紧力，传递额定工况下的输出扭矩，轮毂端面还预留了锁紧螺母的贴合面，转轴端部的螺纹锁紧结构可以将叶轮轴向压紧，避免高速运转过程中叶轮出现轴向窜动。针对不同的工质工况，该结构也可以灵活调整叶片厚度与轮盘减重孔布局，在输送洁净气体的场景下可在轮盘非配合区域开设减重孔，进一步降低转动惯量，提升整机的动态响应速度；面对含微小杂质的工质场景，则可适当加厚叶片前缘，提升抗冲蚀能力，延长叶轮的服役周期。整个叶轮的几何结构完全还原真实工件的所有细节，没有做简化省略，可直接用于气动仿真前处理、结构有限元校核、装配干涉检查以及加工工艺编制等工程环节。
