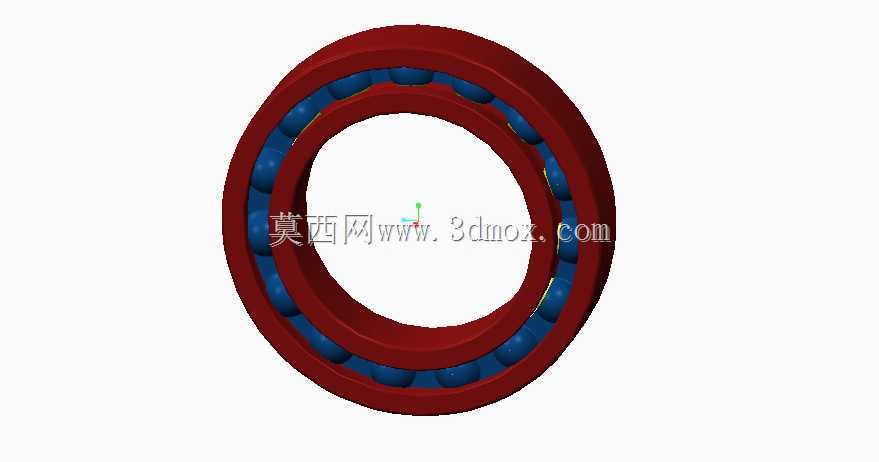

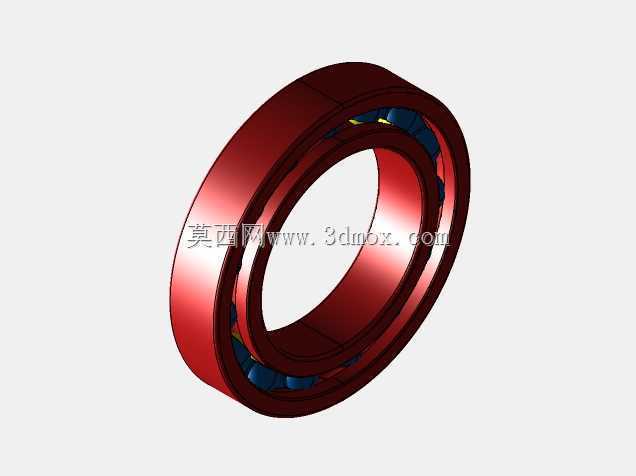

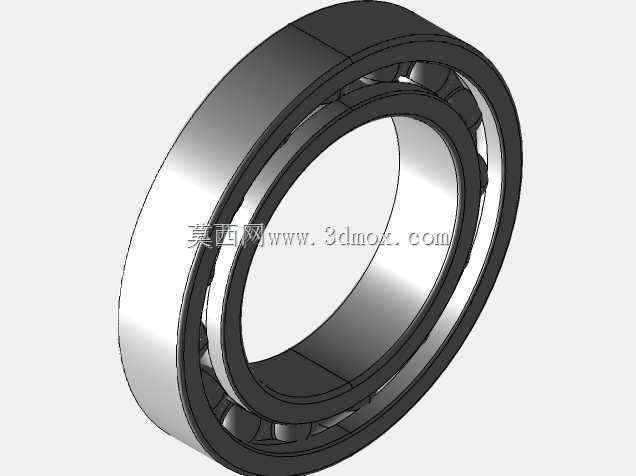

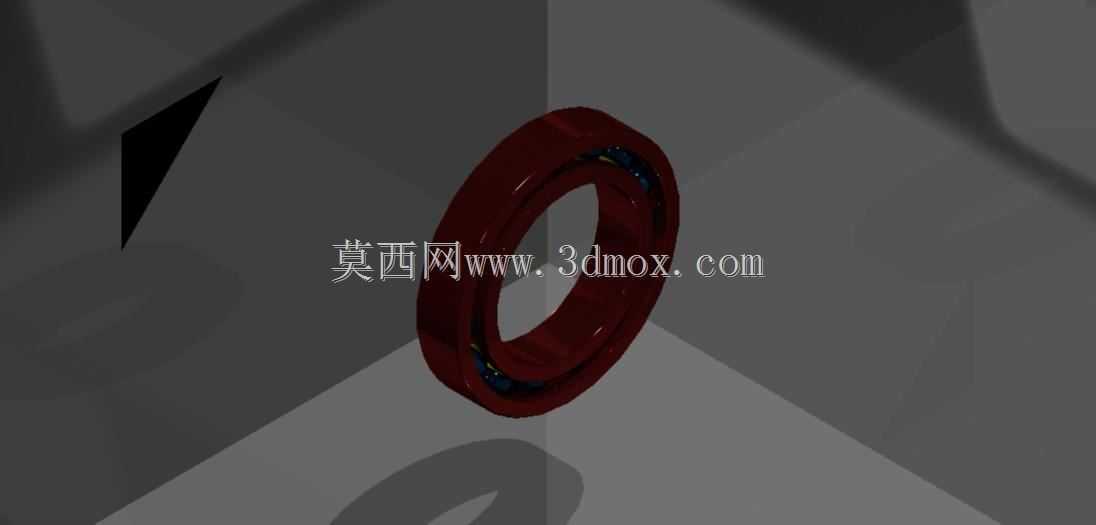

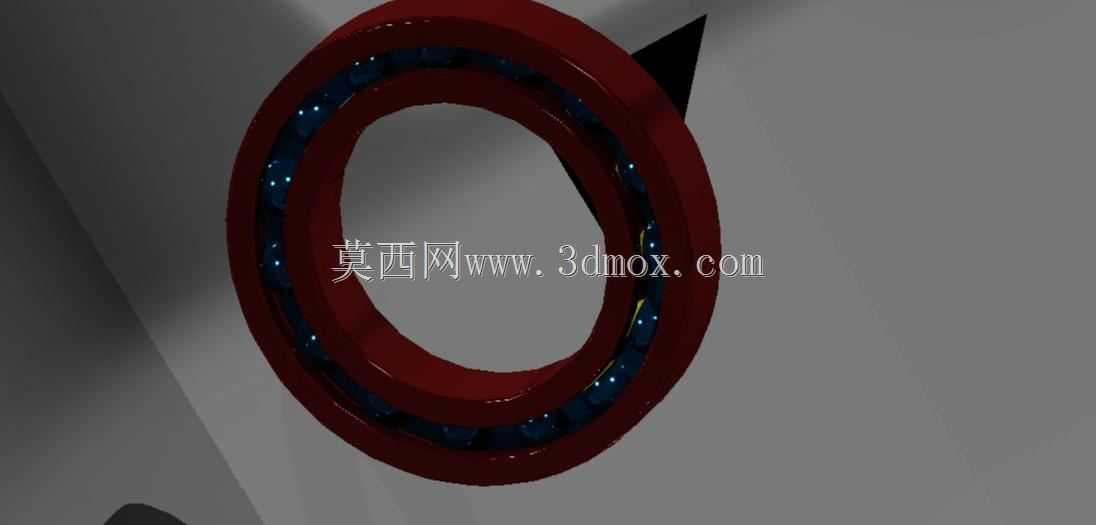

深沟球轴承6012结构三维造型

　　6012属于深沟球轴承系列中的常用规格，在中小型旋转轴系里承担径向载荷，也可在一定范围内承受双向轴向载荷。它的结构并不复杂，但对尺寸链、滚道曲率、滚动体分布和装配关系要求较高，因此在三维建模时不能只把外形画成两个圆环加若干钢球，而应把内圈、外圈、滚动体和保持架之间的运动约束关系表达清楚。该类轴承常见于电机端盖、减速装置输入输出端、风机主轴支承、输送辊筒、泵类轴系以及轻工机械传动部位。设备运行时，轴颈通过内圈随转轴旋转，外圈安装在轴承座或机座孔内保持相对固定，钢球沿滚道连续滚动，保持架则将各滚动体均匀分隔，避免相邻钢球接触摩擦并改善滚动体进入承载区的状态。

　　从实际选型角度看，6012轴承的公称内径为60mm，公称外径为95mm，宽度系列对应较窄的0系列，标准宽度为18mm。这些尺寸决定了它在轴上和座孔中的安装边界：轴肩与座孔挡肩需要提供足够支承面，同时不能过高，否则会接触保持架或影响拆卸；倒角尺寸也要与轴承内、外圈倒角相匹配，避免装配时出现干涉。轴与内圈通常采用过渡或小过盈配合，座孔与外圈则根据载荷方向、旋转圈状态和装拆需求选择合适配合。若用于旋转内圈承受径向载荷的场合，内圈配合应相对紧一些；若外圈需要在壳体孔内游动以补偿热伸长，则外圈配合可适当放宽。

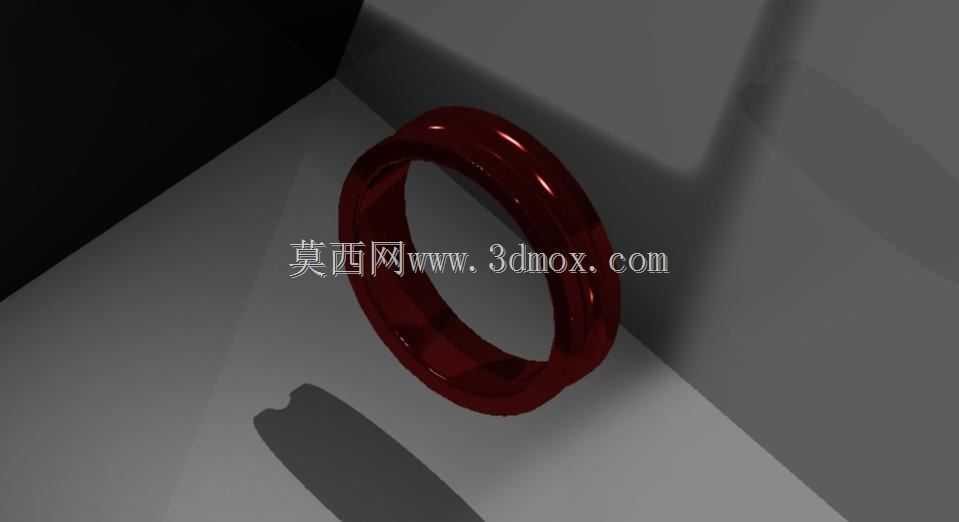

　　建模时可先依据内径、外径和宽度建立内外套圈主体，再处理滚道截面。深沟球轴承的滚道并非简单圆柱面，而是与钢球半径相协调的圆弧沟槽，沟道曲率半径略大于钢球半径，使钢球与滚道之间形成合理的接触椭圆。沟道位置决定了轴承的轴向承载能力和接触角变化趋势，沟肩高度则影响钢球装入和保持架运行空间。滚动体按节圆直径均布，数量需结合球径、节圆周长和保持架隔距确定。钢球直径增大有利于提高承载能力，但会压缩套圈壁厚和保持架空间；钢球数量增加可分散载荷，却会提高保持架设计和装配难度。

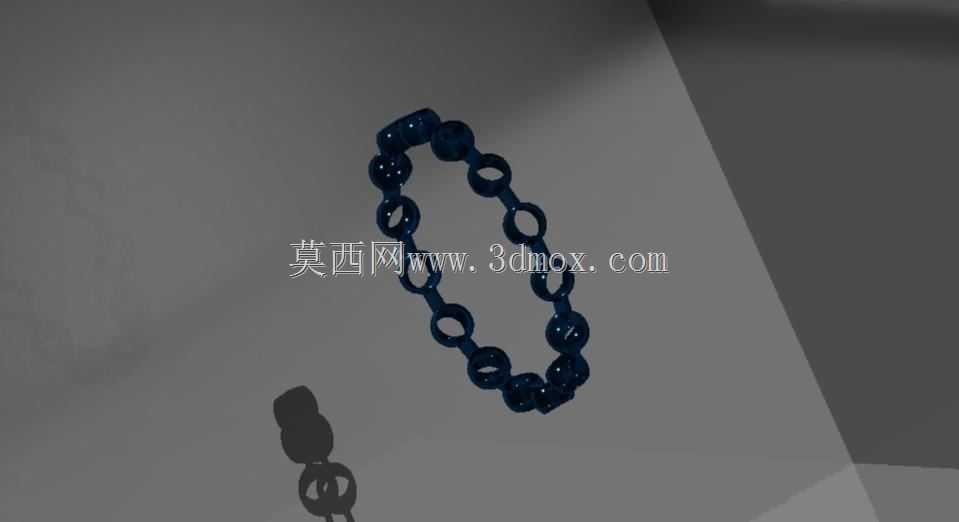

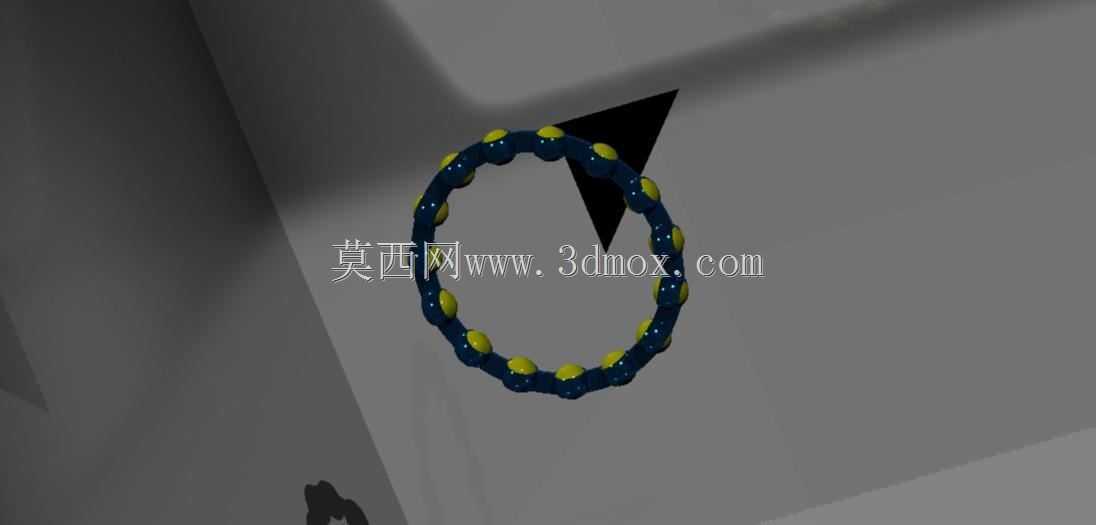

　　保持架是这类轴承模型中容易被简化的部分，但在工程表达中应体现其兜孔结构。浪形保持架或冠形保持架通过兜孔包裹钢球的一部分，使滚动体在圆周方向保持等间距。建模时要注意兜孔与钢球之间保留间隙，不能让二者完全贴合，否则在装配和运动分析中会出现不合理干涉。内圈、外圈与钢球之间同样属于滚动接触关系，三维装配中可按公称位置布置，若用于运动仿真，则需要根据分析目标设置接触对或简化旋转副。对于结构展示模型，重点在于清晰表达剖视关系、滚动体排列和套圈沟道；对于加工或检验参考，则应进一步体现倒角、圆角、挡肩和密封件可选结构。

　　6012轴承在设备布局中通常成对或单组使用。当轴系跨距较大、热伸长明显时，可将一端轴承设计为固定支承，另一端作为游动支承，使轴在温度变化时能够沿轴向释放变形。深沟球轴承本身具有一定轴向限位能力，因此固定端可承受适度双向轴向力；游动端若采用同一类型轴承，可通过外圈与座孔的配合方式实现轴向移动。安装时还要考虑润滑与密封。脂润滑结构简单，维护方便，适用于多数中低速、常温工况；油润滑更适合高速或高温环境。密封或防尘盖形式可以减少污染物进入，并防止润滑脂泄漏，但在三维布局中会占用轴承两侧空间，需与端盖、迷宫槽和甩油环保持距离。

　　在整机设计阶段，轴承位置往往不是孤立确定的。轴的直径先由强度、转矩和刚度初步确定，再结合寿命计算校核轴承载荷；轴承外径和宽度又反过来影响箱体壁厚、端盖尺寸和轴承座孔加工。6012这种中等孔径规格，在空间受限但载荷不算极端的场合比较合适。它比同孔径的重载窄系列轴承更节省径向空间，又能满足常规传动轴的支承需求。若设备存在冲击载荷、高偏心或严重不对中，仅靠深沟球轴承可能不够，需要重新评估载荷性质，或改用调心、滚子、角接触等支承方案。

　　三维造型完成后，检查重点应放在装配边界和工程可读性上。内圈内孔应与轴颈名义尺寸一致，外圈外圆应与座孔名义尺寸一致；轴承宽度方向要留出端盖压紧或弹性挡圈定位空间；滚道、钢球和保持架在剖视图中应层次分明，不应出现钢球陷入套圈、保持架穿透沟肩等错误。对于需要出工程图的模型，还应在二维图中通过局部剖视展示内部结构，并标注与安装相关的轴肩高度、座孔倒角和配合尺寸。这样建立出来的轴承模型，不仅能用于外观装配，还能服务于轴系布局、干涉检查、维护拆装演示和支承方案沟通。
